Tricone Spiralbohrer
>
|
| Herkunftsort | China |
| Markenname | ROSCHEN |
| Zertifizierung | ISO, API |
| Modellnummer | 4 | 48 ZOLL |

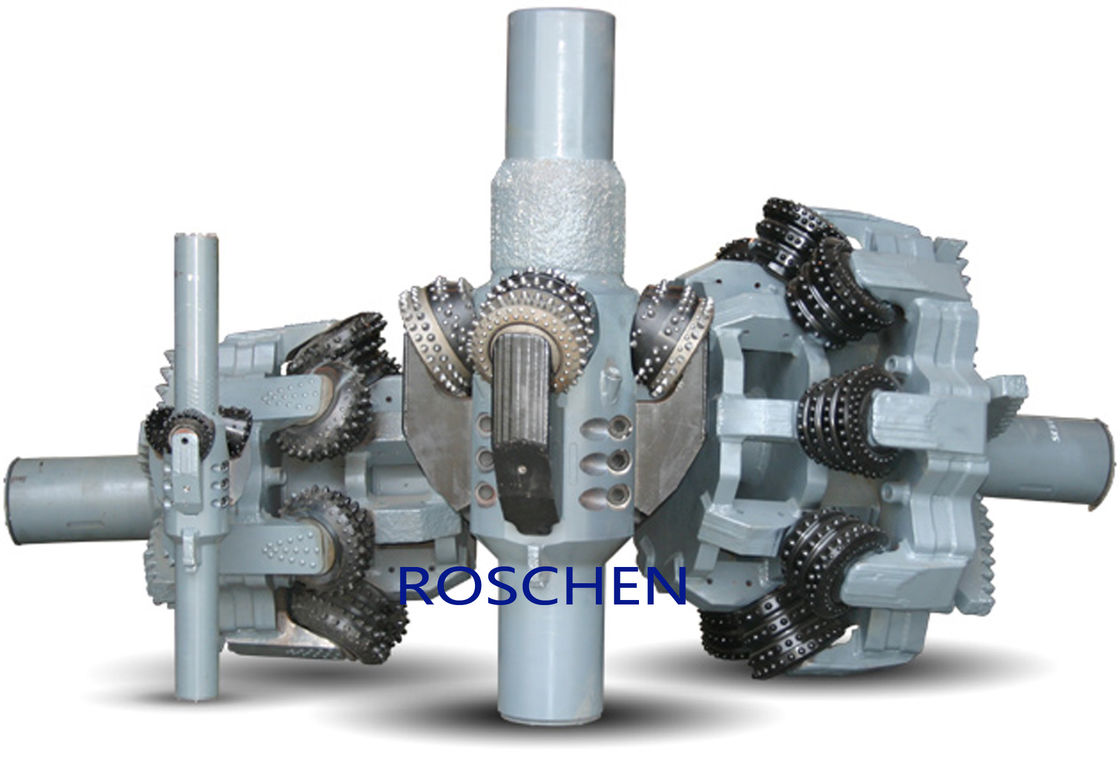

Felsen-Bohrwerkzeuge 4 Zoll bis 48 Zoll Pilot Hole Reamer vertsatile, kosteneffektiver Lochöffner für HDD
Richtungsbohrungs-horizontale bohrende Funkleitungs-Lenkservice-Technologie-Softwareunternehmen Trenchless
Nicht mehr redrills wegen der Schnittmeister, die Downhole sich zurückziehen.
Das Felsen-Bohrwerkzeug ist der vertsatile, kosteneffektivste Lochöffner für HDD. Der einzigartige Entwurf setzt Inventar das vor Ort herab und senkt Kosten.
Die Felsen-Bohrwerkzeugschnittstillstandszeit so leicht wie es schneidet Felsen.
Nicht mehr Stillstandszeit, die auf neue Werkzeuge/Schneider, wenn der Bedarf, Paket zu drücken, wartet auftritt. Er drückt oder zieht mit dem gleichen Körper und Schnittmeistern, und ein Körper öffnet sich zu sechs Größen.
Vorteile:
1. Stärker als andere Lochöffner.
2. erhöht drehende Zeit der Aufunterseite, setzt Schneiderkosten und Reisezeit herab.
3. werden Schneider und Arme leicht auf dem Gebiet ohne Fackeln und Schweißer geändert.
Felsen-Bohrwerkzeug-Spezifikationen
KÖRPER
| KÖRPER | MIN. PILOT HOLE | VERBINDUNG | GEWICHT | LÄNGE |
| R4 | 4 1/2“ | 2 7/8" WENN B X B | 135 LBS. | 42" |
| R6 | 6" | 3 1/2“ WENN B X B | 346 LBS. | 52" |
| R6-20 | 20" | 4 1/2“ WENN B X B | 1565 LBS. | 62" |
| R8 | 8 1/2“ | 4 1/2“ WENN B X B | 730 LBS. | 65" |
| R17 | 17 1/2“ | 7 5/8" AUSRICHTUNG B X B | 1915 LBS. | 65" |
| R26 | 26" | 7 5/8" AUSRICHTUNG B X B | 2669 LBS. | 65" |
| R36 | 36" | 7 5/8" AUSRICHTUNG B X B | 2569 LBS. | 65" |
| R42 | 42" | 7 5/8" AUSRICHTUNG B X B | 3290 LBS. | 65" |
| R48 | 48" | 7 5/8" AUSRICHTUNG B X B | 3900 LBS. | 65" |
SCHNEIDER
| KÖRPER | NR., VOM SCHNEIDER | PILOTloch | VERBINDUNG | ERÖFFNUNGSBEREICH | |||||
| R4 | 3 | 4 1/2“ | 2 7/8" WENN B X B | 8 1/2“ | 10" | 12" | |||
| KÖRPER | NR., VOM SCHNEIDER | PILOTloch | VERBINDUNG | ERÖFFNUNGSBEREICH | |||||
| AA | Bb | cm | DD | EE | |||||
| R6 | 3 | 6" | 3 1/2“ WENN B X B | 12" | 14" | 16" | 18" | 20" | |
| R6-20 | 5 | 20" | 4 1/2“ WENN B X B | 24" | 26" | 28" | 30" | 32" | |
| KÖRPER | NR., VOM SCHNEIDER | PILOTloch | VERBINDUNG | ERÖFFNUNGSBEREICH | |||||
| B | C | D | E | F | |||||
| R8 | 3 | 8 1/2“ | 4 1/2“ WENN B X B | 16" | 18" | 20" | 22" | 24" | 26" |
| R17 | 3,4 | 17 1/2“ | 7 5/8" AUSRICHTUNG B X B | 24" | 26" | 28" | 30" | 32" | 34" |
| R26 | 3,5 | 26" | 7 5/8" AUSRICHTUNG B X B | 32" | 34" | 36" | 38" | 40" | 42" |
| R36 | 3,5 | 36" | 7 5/8" AUSRICHTUNG B X B | 42" | 44" | 46" | 48" | 50" | 52" |
| R42 | 4,5,7 | 42" | 7 5/8" AUSRICHTUNG B X B | 48" | 50" | 52" | 54" | 56" | 58" |
| R48 | 4,5,7 | 48" | 7 5/8" AUSRICHTUNG B X B | 54" | 56" | 58" | 60" | 62" | 64" |
SCHNEIDER UND GEWICHTE
| R4 | R6 | B | C | D | E | F | ||||||||
| 8-1/2“ | 10" | 12" | AA | Bb | cm | DD | EE | |||||||
| M.Ü. | 4 | 8 | 12 | 15 | 23 | 31 | 41 | 56 | 32 | 47 | 64 | 80 | 102 | 128 |
| TCI | 6 | 10 | 16 | 21 | 30 | 42 | 55 | 73 | 41 | 61 | 79 | 100 | 126 | 155 |
| FRA | 5 | 7 | 9 | 20 | 24 | 28 | 35 | 37 | 50 | 55 | 68 | 75 | 88 | 101 |
Bildungs-Abbau-Diagramm
Benutzen Sie dieses Diagramm, um die ungefähren Kubikfüße Material zu berechnen entfernt pro den Fuß gebohrt. Um die Gesamtkubikellen entfernt zu werden Material zu berechnen, multiplizieren Sie die Kubikfüße mit der Gesamtgesamtlänge und der Verteilung mit 27.
Wie man Schneider ändert
1. Setzen Sie den korrekten Größenschneider in die Tasche.
2. Dia der Arm in den Platz, den Schneider sichernd.
3. Tighted die drei Bolzen entsprechend Diagramm. (sehen Sie unten)
4. ziehen Sie die Verschlussschrauben entsprechend Diagramm fest. (sehen Sie unten)
5. Wiederholung für jeden Schneider.
| GRÖSSEN | INBUSSCHLÜSSEL | DREHMOMENT | VERSCHLUSS-SCHRAUBE/DREHMOMENT |
| R8 bis R-48 | 1" | 2000-2500 ft/lb | 5/8"/400-500 ft/lb |
| R4 | 5/8" | 400-500 ft/lb | 5/16"/40-60 ft/lb |
| R6 | 7/8" | 1000-1200 ft/lb | 3/8"/100-150 ft/lb |
