Cummins- Enginekolben-tragbare Ölplattform für Gebirgsregionsbohrung
Modell: Volle hydraulische Anlage der Handbohrmaschine-RSDX-2

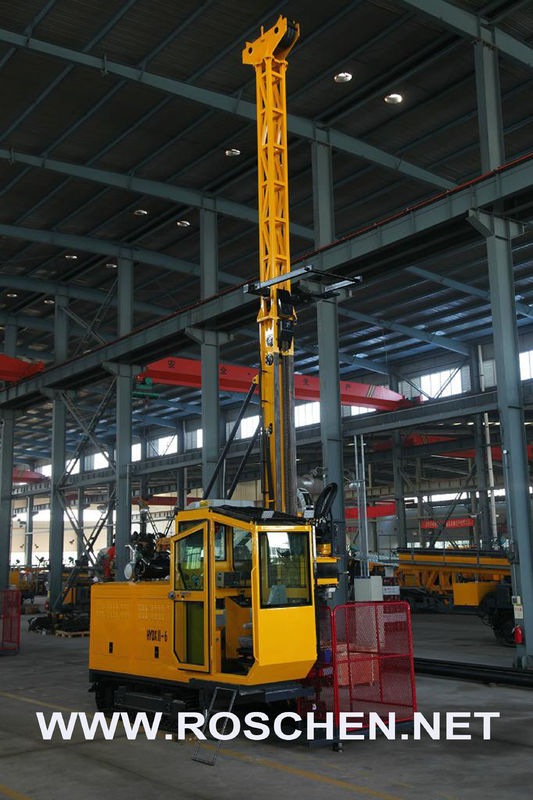

Hydraulische RSDX-2 Ölplattform
1. Allgemeiner Überblick
Ist volle hydraulische Anlage der Handbohrmaschine RSDX-2 eine Art helle Anlage bestimmt für geologische Erforschung im entlegenen Gebiet, das schwierig ist hereinzukommen. Diese Handbohrmaschineanlage ist für Diamantbohrung mit entkernender Technik der Funkleitung hauptsächlich passend. Die Anlage besteht aus Dieselstromversorgungseinheit, Hydrauliksystem, Bedienfeld, Mast und Haupthandkurbel, Drahtlinie Handkurbel, Bohrkopf, Zufuhrsystem, Fußklammer, etc. Die hydraulische RSDX-2 Ölplattform ist für seine ganze entkernende Oberflächenfunktion vollständig hydraulisch angetrieben. Spaltungsartentwurf macht die Anlage im guten assimilability und im disassemblability und erleichtert Transport zu den meisten unzugänglichen Bereichen. Robuste Struktur plus genaues Kontrollsystem stellt hohe Vermittlungsquote und hervorragende Zuverlässigkeit sicher.
2. Technische hauptsächlicheigenschaften:
1. Volles hydraulisches und Bohrkopfmodell. Die Bohrkopfrotation wird mit vier Hydraulikpumpen verwirklicht, die durch fünf Dieselmotoren angetrieben sind; dieses lässt auch das einziehende Hydrozylindersystem seinen vollen Anschlag verwirklichen, der in höheres und in langsameres einzieht.
2. Mit gutem dismantlability. Die Handbohrmaschineanlage ist angenommene Spaltungsart im Entwurf, einschließlich Stromversorgungseinheit, Hydraulikölbehälter, Manipulationsplattform und Operationsmechanismus, d.h. der bohrende Abschnitt. So sind sie herein leicht und können durch Arbeitskräfte oder Tierenergie getragen werden. Die hydraulische Ölplattform kann im schmalen Raum für die Bohrung des Lochs an 45°-90° mit stärkerer Anpassungsfähigkeit angewendet werden und durchgeführt werden.
3. Starke Technikanpassungsfähigkeit. Außer Diamantbohrung mit Drahtlinie entkernende Technik, ist diese Handbohrmaschineanlage in der starken Technikanpassungsfähigkeit. Ist hydraulische RSDX-2 Ölplattform für die Bohrung und den Futterbedarf jeder möglicher anderen Schicht anwendbar.
3. Technische Spezifikationen
Modell | Hydraulische RSDX-2 Ölplattform | |
Bohrleistung (M) | BQ | 350 |
NQ | 230 | |
Hauptquartier | 120 | |
Nennleistung (Kilowatt)/ | Fünf Sätze der luftgekühlten Dieselmotoren des Zylinders des Duplex R2V870 | 11/2,500 |
Drehzahl (r/min) des dynamischen Systems | Zwei Sätze Dieselmotoren Yuchai YC2108 | 33/2,400 |
Ein Satz Dieselmotors Cumminss 4BTA3.9-C100 | 74/2,200 | |
Einheits-Kopf | Drehmoment-Strecke (Nanometer) | 334-930 |
Drehzahlbereich (U/min) | 0-900 | |
Schaltgetriebe | Ölzylinderzufuhr, Aufzug-Anschlag (Millimeter) | 1700 |
Tragfähigkeit (KN) | 50 | |
Zufuhr-Kapazität (KN) | 25 | |
Haupthandkurbel | Max. Tragfähigkeit (KN) | 18 |
Anhebende Geschwindigkeit (m/min) | 84 | |
Umwickelnde Länge (M) | 30 | |
Durchmesser von Wirerope (Millimeter) | φ12 | |
Seil-entkernende Handkurbel | Tragfähigkeit (KN) | 8,4 |
Anhebende Geschwindigkeit (m/min) | 90-240 | |
Umwickelnde Länge (M) | 500 | |
Durchmesser von Wirerope (Millimeter) | φ6 | |
BW-100A Spülpumpe | Maß: L×W×H (Millimeter) | 3500×1500×1300 |
Max. Weight von Komponenten (dynamisches System ausgeschlossen) (Kilogramm) | 100 |
