Atlas Copco Exzenterüberbelastungsbohrung
Atlas Copco Exzenterüberbelastung, die Tubex XL 165 verwendet für das Umkleiden von Förderungs-Systemen bohrt
ODS-SYSTEM
Bohrendes System der Überbelastung

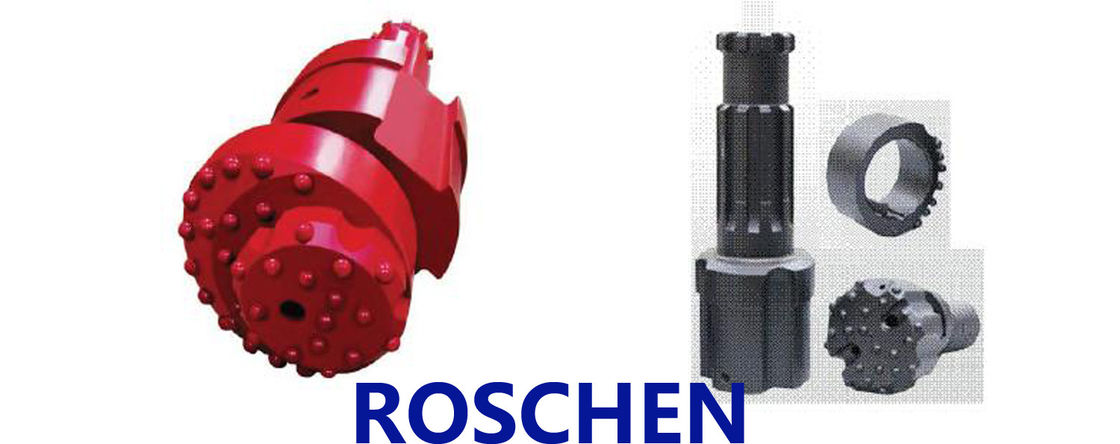

Roschens ODS-System ist ein nachgewiesenes bohrendes System der zweiteiligen Exzenterüberbelastung, das für die simultane Bohrung und das Gehäuse von Löchern, durch instabile Bodenverhältnisse bestimmt ist.
Hauptmerkmale:
. Verfügbar für das Umkleiden von Größen von 114mm (4 1/2“) für 273mm (¾ 10 ") einfachen zweiteiligen Entwurf Durchmessers für bessere Übertragung von Energie auf Stückchengesicht
. Optimale bohrende Leistung in den instabilen Bodenverhältnissen
. Das Exzenterstückchen kann für Ersatz oder Erneuerung leicht und schnell zu entfernen
. „offen und geschlossen“ kann die Blockierung von Anordnung innerhalb des Stückchenhalters also -nichts das Exzenterstückchen am Schließen verhindern
. Das ods-Stückchen hat einen positiven Versuchsentwurf, der Führer das Exzenterstückchen hilft und produziert ein geraderes Loch
Exzentergehäuse-System (Exzenterüberbelastungs-bohrendes System) | |||||||||
Art | Gehäuse Recom.Size (Millimeter) | Minimaler innerer Dia.of-Rohrschuh Durchmesser (Millimeter) D | Erweiterung von Durchmesser (Millimeter) C | DTH-HAMMER | Bohrgestänge | Teilnummer * | |||
Max.OD (a) | Min.ID (b) | Verbindungs-Faden | O.D. (Millimeter) | Schlüssel flach (Millimeter) | |||||
ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8" Ausrichtung | 76 | 65 | ODEX90-DHD |
COP32 | ODEX90-COP | ||||||||
QL30 | ODEX90-QL30 | ||||||||
ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8" Ausrichtung | 76 | 65 | ODEX115-DHD |
COP44 | ODEX115-COP | ||||||||
SD4 | ODEX115-SD4 | ||||||||
QL40 | ODEX115-QL40 | ||||||||
Auftrag 40 | ODEX115-M40 | ||||||||
ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8" Ausrichtung | 89 | 65 | ODEX140-DHD |
COP54 | ODEX140-COP | ||||||||
SD5 | ODEX140-SD4 | ||||||||
QL50 | ODEX140-QL50 | ||||||||
Auftrag 50 | ODEX140-M50 | ||||||||
ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2“ Ausrichtung | 114 | 95 | ODEX165-DHD |
COP64 | ODEX165-COP | ||||||||
SD6 | ODEX165-SD6 | ||||||||
QL60 | ODEX165-QL60 | ||||||||
Auftrag 60 | ODEX165-M60 | ||||||||
ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2“ Ausrichtung | 114 | 95 | ODEX190-DHD |
COP64 | ODEX190-COP | ||||||||
SD6 | ODEX190-SD6 | ||||||||
QL60 | ODEX190-QL60 | ||||||||
Auftrag 60 | ODEX190-M60 | ||||||||
ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2“ Ausrichtung | 114 | 95 | ODEX240-DHD |
COP84 | ODEX240-COP | ||||||||
SD8 | ODEX240-SD8 | ||||||||
QL80 | ODEX240-QL80 | ||||||||
Auftrag 80 | ODEX240-M80 | ||||||||
ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2“ Ausrichtung | 114 | 95 | ODEX280-SD |
Numa100 | ODEX280-NU |
* Komplettsystem enthält Stückchen-Halter, Exzenterstückchen und Sicherungsstifte. Andere Schaftarten verfügbar auf Anfrage
Der ODS ist ein bohrendes System der Exzenterüberbelastung mit zwei Teilen, das für die simultane Installation von Gehäusen bestimmt ist, um instabile Bodenverhältnisse zu stützen.
Der Stückchenhalter wird in den Hammer gepasst, genauso wie ein herkömmliches Knopfstückchen sein würde.
Das Exzenterknopfstückchen ist in den Stückchenhalter mittels einer doppelten Stiftanordnung ‚Seloc‘ verschlossen, die entfernt werden kann, wenn das Stückchen entweder nachschleifen muss oder Ersetzen.
Versorgung ROSCHEN nur verlegte Gehäuse, aber das System kann mit weniger teuren geschweißten Gehäusen auch benutzt werden, wenn das Gehäuse angefordert wird, im Loch gelassen zu werden.
Wenn das ODS-System zur erforderlichen Tiefe gebohrt worden ist, kann das Exzenterstückchen in seine konzentrische Position, indem man gegen den Rohrschuh und der Zähler, der hochzieht 180 Grad und das, Komplettsystem dreht geschlossen werden, die vom Gehäuse zurückgenommen wird.
Wenn erforderlich zu bohren ist dann möglich, an in Felsen unter Verwendung eines herkömmlichen Knopfstückchen eines Durchmessers, der der Systemgröße gleich ist.
Es ist wichtig, zu überprüfen, ob ein Stabilisator der korrekten Maße direkt hinter den Hammer in Position gebracht wird.
ROSCHEN stellt eine Strecke der Stückchenhalter, Exzenterstückchen, Rohrschuhe und Stabilisatoren her, um unsere bohrenden Systeme ODS zu begleiten. Für weitere Produkteinzelheiten konsultieren Sie bitte unsere technischen Verkaufsbroschüren oder treten Sie mit unseren Verkäufen team für Unterstützung in Verbindung.
