Mincon-Rückseiten-Zirkulations-Hammer, RC-Hammer Downhole-Bohrgeräte

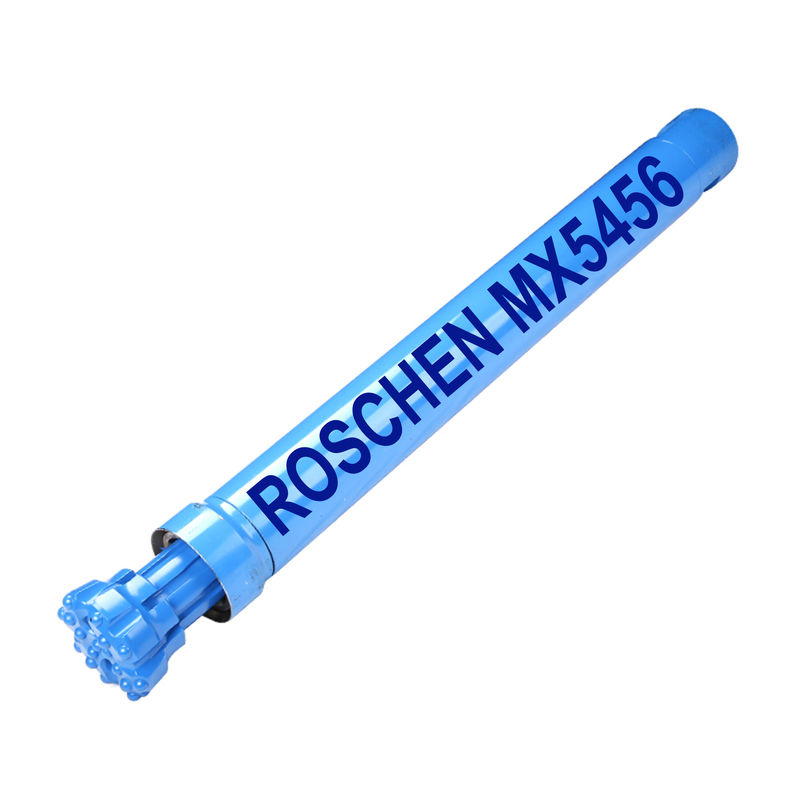

MX5456 RC-Hammer (4 1/2 "Metzke) Mincon-Reverse-Circulation-Hammer


Roschen kann MX5456-Serie RC-Hammer herstellen, die einen guten Bohrer in Gold haben.

Der Mincon Xploration (MX) 5456 ist ein leistungsstarkes geologisches Probenahmewerkzeug, das einen problemlosen Betrieb in allen von Roschen hergestellten anspruchsvollen Bedingungen ermöglicht. Es bietet im Vergleich zu anderen Herstellern überlegene Durchdringungsraten mit extrem glatten Bohrungen und kontinuierlicher Probenahme. Wie alle Roschen DTH-Hämmer verfügt der MX über eine lange Lebensdauer über einen hervorragenden Betriebsdruck. Insgesamt ist das Werkzeug das Werkzeug, das Sie benötigen, um das Beste aus Ihrer gesamten Ausrüstung zu machen. Alle Roschen-Produkte werden im eigenen Haus hergestellt und alle Prozesse werden von Roschens erfahrener Konstruktionsabteilung gesteuert. Dies garantiert, dass die Qualität, die Sie erwarten, immer geliefert wird.

Hauptmerkmale und Vorteile

. Patentiertes Montagesystem für feste interne Komponenten.
. Ein extrem stabiler Schaft mit kurzer Länge ermöglicht eine größere Energieübertragung zwischen Kolben und Bohrmeißel.
. Variable Futterhülsenlängen für unterschiedliche Bohrbedingungen.
. Einteiliges Probenröhrchen.
. Speziell wärmebehandelte Probenröhrchen mit überlegener Verschleißfestigkeit gegenüber unseren Mitbewerbern.
. Variable Bohrungen der Probenröhrchen ermöglichen dem Bauunternehmer eine größere Flexibilität beim Einrichten seines Werkzeugs.
. Gehärtete Verschleißmanschette für optimale Verschleißfestigkeit auch bei extremen Abriebbedingungen.
. Multi-Start-Gewinde an Backhead und Futter sorgen für einfaches An- und Abkuppeln des Hammers.
. Mit Metall besprühte Spannfutterhülse und Verschleißhülsenoptionen für höhere Verschleißfestigkeit bei Außenumlauf.
. Alle kritischen Bauteile werden unter strenger Kontrolle wärmebehandelt, um die Lebensdauer der Werkzeuge zu maximieren.
. Servicefreundlichkeit ohne spezielle Montage- oder Demontagewerkzeuge.

MX5456 RC-Hammer Technische Daten
Spezifikationen	Metrisch	Kaiserliche
Hammer-Außendurchmesser	132 mm	5,2 "
Hammerlänge (weniger Bohrer)	1165 mm	45,9 "
Backhead-Schlüssel, flache Größe	100 mm	4 ”
Bohrer Schafttyp	MX5456
Backhead-Thread	4 1/2 ”Metzke
Bohrergrößenbereich	137 mm - 146 mm	5,4 "bis 5,75"
Hammergewicht (weniger)	77 Kgs	170 lbs
Maximales Bohrergewicht	18,7 kg	41,2 lbs
Kolbengewicht	19 Kgs	41,9 lb
Drehmoment aufholen	5288–7050 NM	3900-5200 FT Lbs
Backhead Stand Off	0,75 mm	0,030 ”
Empfohlenes Mindestluftpaket	25,5 m³ / min bei 24,1 bar	900 cfm @ 350 psi

Liste der Einzelteile:

Artikel	Teil Nr	Beschreibung
	MX5456AS02	MX5456 Hammer 4 1/2 "Metzke
1	1300-0850	Interner Sicherungsring
2	MX5456AT11	Adapterrohr 4.5 Metzke Pin
3	BS 228	O-Ring (x 2)
4	BS 040	O-Ring
5	MX5456SC01	Airscreen
6	MX5456BH11	Hinterer Kopf 4 ½ Metzke
7	8406-0200-N8	Ventildichtung prüfen
8	MX5456CV01	Überprüfen Sie den Ventilkolben
9	MX5456SP01	Ventilfeder prüfen
10	MX5456SM01	Schminkring aus Stahl
11	MX5456LR01	Sicherungsring
12	MX5456SS01	Abstandshalter
13	MX5456ST01	Probenröhrchen
	MX5456ST03	Probenröhrchen
14	BS230	O-Ring
fünfzehn	MX5456DR01	Probenröhrchenhalterung
16	BS228	O-Ring
17	BS237	O-Ring (x 2)
18	BS042	O-Ring
19	MX5456SR01	Sitzring
20	MX5456IC01	Innenzylinder
21	MX5456PN01	Kolben
22	MX5456WS01	Ärmel tragen
23	MX5456PR01	Kolbenhaltering
24	MX5456BB01	Aligner-Lagerbuchse
25	N7-102-4	O-Ring (x 2)
26	5456PIN	Bithaltestifte x 8 (Set)
27	MX5456CK11	Futter

Luftdrücke sind für Kompressoren angegeben, die auf Dichtungsniveau bei 20 ° C (68 ° F) arbeiten. Korrekturen des tatsächlichen Verdichtervolumens sollten vorgenommen werden, um Temperatur, Höhe und relative Luftfeuchtigkeit zu berücksichtigen.

DTH-Hämmer müssen ständig mit geeignetem Gesteinsbohröl versorgt werden, um die inneren Komponenten zu schützen und eine gute Luftdichtung zwischen den Laufflächen des Hammers für effizientes Bohren zu gewährleisten. Roschen empfiehlt die Verwendung von Roschen Losonsafe® Rock Drill Oil (RDO), um eine optimale Leistung zu gewährleisten und die Lebensdauer der internen Komponenten zu verlängern. Der korrekte Ölverbrauch hängt von der Luftmenge und den Luftbedingungen ab. Empfehlungen finden Sie in der nachstehenden Schmierplan. Beim Bohren unter nassen Bedingungen sollte die normale Menge verdoppelt werden. Beim Wechseln der Rohre sollten sichtbare Anzeichen von Öl um den Bohrerschaft und in den Rohrverbindungen vorhanden sein.

Bei der Verwendung von Gesteinsbohrölen auf Mineralölbasis ist der empfohlene Ölgrad von der Umgebungstemperatur und dem Betriebsdruck abhängig. Als Faustregel gilt, dass Gesteinsbohröl der Klasse ISO320 nach Möglichkeit verwendet werden sollte, da der Hammer ein Hochfrequenzwerkzeug ist. Wenn die Pumpe das Öl jedoch nicht unter kälteren Bedingungen pumpen kann, kann gemäß der Grafik ein niedrigerer Ölgrad verwendet werden unten.

Bohrer

Durchmesser		Gesichtstyp	Artikelnummer	Beschreibung	Nr. X Knopfdurchmesser (Zoll)			Probelöcher	Ungefähres Gewicht.
mm	Zoll				Äußere	Gesicht	Center		Kgs.	Lbs.
137	5 3/8	Konkav	5456137C10	5 3 / 8CC MX5456 BIT	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37,5
137	5 3/8	Harte Formation	5456137H10	5 3 / 8HF MX5456 BIT	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37,5
140	5 1/2	Konkav	5456140C10	5 1 / 2CC MX5456 BIT	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37,5
140	5 1/2	Zentrum abnehmen	5456140D10	5 1 / 2DC MX5456 BIT	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37,5
140	5 1/2	Harte Formation	5456140H10	5 1 / 2HF MX5456 BIT	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37,5
143	5 5/8	Zentrum abnehmen	5456143D10	5 5/8 "MX5456 BIT	8 * 5/8	4 * 5/8	4 * 1/2	2	17	37,5
143	5 5/8	Harte Formation	5456143H10	5 5/8 "MX5456 BIT	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37,5
146	5 3/4	Konkav	5456146C10	5 3 / 4CC MX5456 BIT	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37,5
146	5 3/4	Zentrum abnehmen	5456146D10	5 3/4 MX5456DC BIT	8 * 5/8	4 * 5/8	4 * 1/2	2	17	37,5
146	5 3/4	Harte Formation	5456146H10	5 3 / 4HF MX5456 BIT	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37,5
152	6	Harte Formation	5456152H10	6 HF MX5456 BIT	8 * 5/8	6 * 5/8	4 * 1/2	2	18	39,7
165	6 1/2	Zentrum abnehmen	5456165C01	6 1/2 MX5456 Kragenbit	8 * 5/8	4 * 9/16	4 * 1/2	2	18	39,7
190	7 1/2	Zentrum abnehmen	5456190C10	7 1/2 MX5456 Kragenstück	16 * 5/8	4 * 5/8	4 * 1/2	2	20	44.1
200	8	Zentrum abnehmen	5456200C10	8 "MX5456 Kragenbit	16 * 5/8	4 * 5/8	4 * 1/2	2	20	44.1
