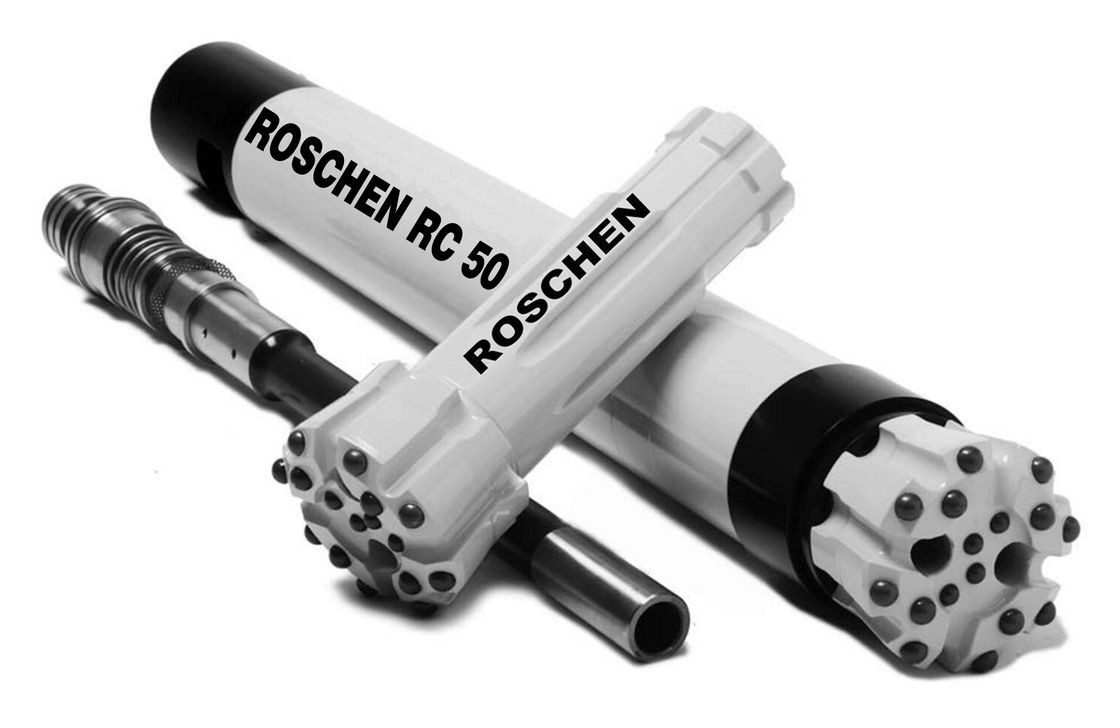

Zentraler Probenentnahme-Reverse-Circulation-Hammer für die geologische Exploration
Reverse Circulation Hammer Einführung
Reverse Circulation Drilling wird auch als zentrale Probenentnahme oder Double-Wall-Bohrung bezeichnet.Bei dieser Art des Bohrens wird üblicherweise ein doppelwandiges Bohrgestänge verwendet.Bohrkraft ist Gas mit hohem Winddruck, das durch den Spalt zwischen dem Außenrohr und dem Innenrohr in den Hammer eintritt.Der Hammer schlug auf den Bohrer, um Gestein zu brechen, und das gebrochene Gestein wird in den Poren auf der Bohreroberfläche gesammelt, und dann werden die Gesteinsproben durch das Probensammelrohr und das Bohrrohr gesammelt.
Reverse Circulation (RC) Hammer Kurzanleitung | ||
Größe | RC-Hammer-Modell | ROSCHEN RC-Hammermodell |
3" | RC-Hammer RE035 | ROS RC35 |
4-4 1/2" | RC-Hammer RE004 | ROS RC40 |
RC-Hammer RE540 | ROS RC45 | |
5" | RC-Hammer RE040 | ROS RC50 |
RC-Hammer RE542 | ROS RC50 | |
RC-Hammer RE543 | ROS RC50 | |
RC-Hammer RE545 | ROS RC50 | |
5-5 1/2" | RC-Hammer RE052 | ROS RC55 |
RC-Hammer RE547 | ROS RC55 | |
5 1/2-5 3/4" | RC-Hammer RE054 | ROS RC55 |
RC-Hammer RE140 | ROS RC55 |
ROSCHEN Reverse Circulation Bits Spezifikationen
RE531 RC-Bits | ||||||||
ROSCHEN-Code: ROS RC 30 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Spüllöcher | Schirmdurchmesser mm | Gewicht (kg) | Teile-Nr | ||
mm | Zoll | Gauge-Tasten | Knöpfe vorne | |||||
86 | 3 3/8 | 6x12 | 4x12 | 35 | 2 | 84 | 4.2 | RE531-86 |
89 | 3 1/2 | 8x12 | 8x12 | 35 | 2 | 87 | 4.3 | RE531-89 |
95 | 3 3/4 | 8x12 | 8x12 | 35 | 2 | 93 | 4.6 | RE531-95 |
102 | 4 | 8x12 | 8x12 | 35 | 2 | 100 | 4.9 | RE531-102 |
RE004 RC-Bits | ||||||||
ROSCHEN-Code: ROS RC 40 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Spüllöcher | Schirmdurchmesser mm | Gewicht (kg) | Teile-Nr | ||
mm | Zoll | Gauge-Tasten | Knöpfe vorne | |||||
114 | 4 1/2 | 8x14 | 6x14 | 35 | 2 | 112 | 11.5 | RE004-114 |
118 | 4 5/8 | 8x14 | 6x14 | 35 | 2 | 116 | 11.7 | RE004-118 |
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 12 | RE004-121 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 12.4 | RE004-127 |
RE542 | ||||||||
ROSCHEN-Code: ROS RC 50 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Spüllöcher | Schirmdurchmesser mm | Gewicht (kg) | Teile-Nr | ||
mm | Zoll | Gauge-Tasten | Knöpfe vorne | |||||
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 10.6 | RE542-121 |
124 | 4 7/8 | 8x14 | 8x13 | 35 | 2 | 122 | 10.8 | RE542-124 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 11 | RE542-127 |
130 | 5 1/8 | 8x14 | 10x14 | 35 | 2 | 128 | 11.3 | RE542-130 |
RE543 | ||||||||
ROSCHEN-Code: ROS RC 50 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Spüllöcher | Schirmdurchmesser mm | Gewicht (kg) | Teile-Nr | ||
mm | Zoll | Gauge-Tasten | Knöpfe vorne | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 10.8 | RE543-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 11 | RE543-127 |
130 | 5 1/8 | 8x14 | 10X14 | 35 | 2 | 128 | 11.3 | RE543-130 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 11.8 | RE543-133 |
RE545 | ||||||||
ROSCHEN-Code: ROS RC 50 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Spüllöcher | Schirmdurchmesser mm | Gewicht (kg) | Teile-Nr | ||
mm | Zoll | Gauge-Tasten | Knöpfe vorne | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 13.3 | RE545-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 13.5 | RE545-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 13.8 | RE545-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 14.2 | RE545-136 |
PR40 RC-Bit | ||||||||
ROSCHEN-Code: ROS RC 50 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Spüllöcher | Schirmdurchmesser mm | Gewicht (kg) | Teile-Nr | ||
mm | Zoll | Gauge-Tasten | Knöpfe vorne | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 14.3 | PR40-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 14.7 | PR40-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 15.2 | PR40-133 |
138 | 5 4/9 | 8x16 | 6x16+3x14 | 35 | 2 | 136 | 15.8 | PR40-138 |
PR52 RC-Bit | ||||||||
ROSCHEN-Code: ROS RC 55 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Spüllöcher | Schirmdurchmesser mm | Gewicht (kg) | Teile-Nr | ||
mm | Zoll | Gauge-Tasten | Knöpfe vorne | |||||
133 | 5 1/4 | 8x16 | 10x14 | 35 | 2 | 131 | 11.2 | PR52-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 11.5 | PR52-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 11.9 | PR52-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 12.3 | PR52-143 |
RE547 RC-Bit | ||||||||
ROSCHEN-Code: ROS RC 55 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Spüllöcher | Schirmdurchmesser mm | Gewicht (kg) | Teile-Nr | ||
mm | Zoll | Gauge-Tasten | Knöpfe vorne | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 15.1 | RE547-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 15.5 | RE547-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 15.8 | RE547-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 16.3 | RE547-146 |
PR54 | ||||||||
ROSCHEN-Code: ROS RC 55 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Spüllöcher | Schirmdurchmesser mm | Gewicht (kg) | Teile-Nr | ||
mm | Zoll | Gauge-Tasten | Knöpfe vorne | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 18.2 | PR54-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 18.5 | PR54-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 18.8 | PR54-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 19.2 | PR54-146 |
Anmerkungen: | ||||||||
Metzke, Remet-Gewinde ist vorhanden! | ||||||||
Jede spezielle Größe von Rückwärtszirkulationsbits ist auf Anfrage erhältlich. | ||||||||
MX5456 RC-Bits | ||||||||
ROSCHEN-Code: ROS RC 50 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Spüllöcher | Schirmdurchmesser mm | Gewicht (kg) | Teile-Nr | ||
mm | Zoll | Gauge-Tasten | Knöpfe vorne | |||||
133 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 131 | 15.2 | MX5456-133 |
140 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 138 | 18.5 | MX5456-140 |
146 | 5 3/4 | 8x18 | 8x14 | 35 | 2 | 144 | 19.2 | MX5456-146 |
