Weibliches und Außengewinde-Sauger-Rod-Koppelungs-Spitzen-Hammerbohren API
Spezifikationen:

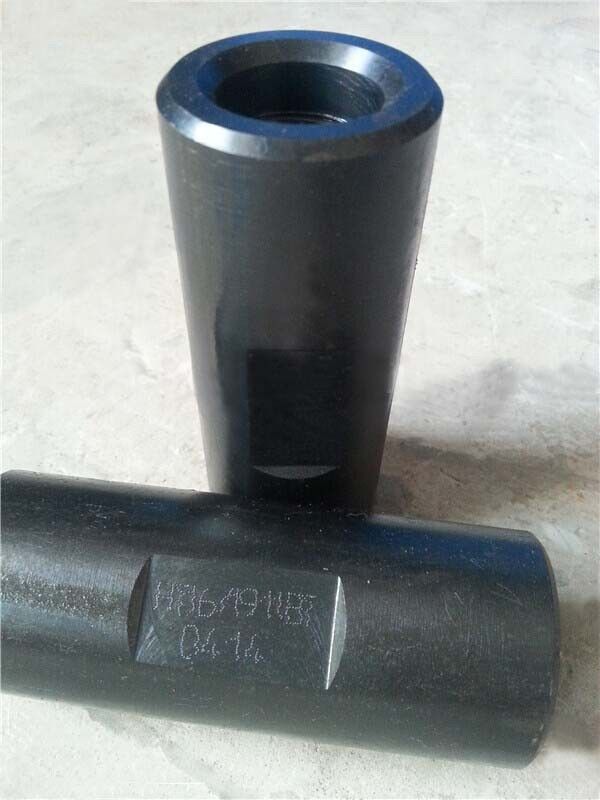

Weibliches und Außengewinde-Sauger-Rod-Koppelung API
1. Meterial: Legierung der hohen Qualität
2. Oberflächenbehandlung: Phosphatieren, Bläuen
Weibliches und Außengewinde-Sauger-Rod-Koppelung API
Technische Parameter
Koppelung der natürlichen Größe
Größe (herein) | Koppelung O.D W (Millimeter) (+0,13, - 0,25) |
Länge L (Millimeter) (+1,57, - 0,00) |
Faden D. (herein) | Länge des Schlüssel-Quadrats (Millimeter) |
Härte (HRA) |
5/8" | 38,10 | 101,6 | 15/16" | 31,8 | 56-62 |
3/4" | 41,28 | 1-1/16“ | |||
7/8" | 46,00 | 1-3/16“ | |||
1" | 55,60 | 1-3/8“ | 38,1 | ||
1-1/8“ | 60,33 | 114,3 | 1-9/16“ |
Dünne Loch-Koppelung
Größe (herein) | Koppelung O.D W (Millimeter) (+0,13, - 0,25) |
Länge L (Millimeter) (+1,57, - 0,00) |
Faden D. (herein) | Länge des Schlüssel-Quadrats (Millimeter) |
Härte (HRA) |
5/8" | 31,75 | 101,6 | 15/16" | 31,8 | 56-62 |
3/4" | 38,10 | 1-1/16“ | |||
7/8" | 41,30 | 1-3/16“ | |||
1" | 50,80 | 1-3/8“ | 38,1 |
Unter-Koppelung der natürlichen Größe
Größe (herein) | Koppelung O.D W (Millimeter) (+0,13, - 0,25) |
Länge L (Millimeter) (+1,57, - 0,00) |
Kleiner Enden-Faden D. | Kurbelwellenende-Faden D. | Härte (HRA) |
5/8" - 3/4" | 41,28 | 101,6 | 15/16" | 1-1/16“ | 56-62 |
3/4" - 7/8" | 46,00 | 1-1/16“ | 1-3/16“ | ||
7/8" - 1" | 55,60 | 114,3 | 1-3/16“ | 1-3/8“ | |
1" - 1-1/8“ | 60,33 | 127,0 | 1-3/8“ | 1-9/16“ |
Dünne Loch Unter-Koppelung
Größe (herein) | Koppelung O.D W (Millimeter) (+0,13, - 0,25) |
Länge L (Millimeter) (+1,57, - 0,00) |
Kleiner Enden-Faden D. | Kurbelwellenende-Faden D. | Härte (HRA) |
5/8" - 3/4" | 38,10 | 101,6 | 15/16" | 1-1/16“ | 56-62 |
3/4" - 7/8" | 41,30 | 1-1/16“ | 1-3/16“ | ||
7/8" - 1" | 50,80 | 114,3 | 1-3/16“ | 1-3/8“ |
Polierverbindung der natürlichen Größe
Größe (herein) | Koppelung O.D W (Millimeter) (+0,13, - 0,25) |
Länge L (Millimeter) (+1,57, - 0,00) |
Faden D. (herein) | Verschwinden Sie Kegel | Härte (HRA) |
5/8" | 38,10 | 101,6 | 15/16" | 9O | 56-62 |
3/4" | 41,28 | 1-1/16“ | |||
7/8" | 46,00 | 1-3/16“ | |||
1" | 55,60 | 1-3/8“ | |||
1-1/8“ | 60,33 | 114,3 | 1-9/16“ |
Dünnes Loch-Polierverbindung
Größe (herein) | Koppelung O.D W (Millimeter) (+0,13, - 0,25) |
Länge L (Millimeter) (+1,57, - 0,00) |
Faden D. (herein) | Verschwinden Sie Kegel | Härte (HRA) |
5/8" | 31,75 | 101,6 | 15/16" | 9O | 56-62 |
3/4" | 38,10 | 1-1/16“ | |||
7/8" | 41,30 | 1-3/16“ | |||
1" | 50,80 | 1-3/8“ |
Verbindene mechanische Eigenschaften
Dehnfestigkeit Rm (Mpa) | Streckgrenze Rel (Mpa) | Verlängerungs-Prozentsatz A (%) | Reduzierungs-Prozentsatz von Bereich Z (%) |
≥655 | ≥405 | ≥16 | ≥48 |
