9-1/2 Öl-Kernstoßbohrer“ x 5-1/4“ mit Sicherheitsverbinder, innere Fass-Anpassungs-Anlagen

9-1/2 Öl-Kernstoßbohrer“ x 5-1/4“ mit Sicherheitsverbinder, innere Fass-Anpassungs-Anlagen

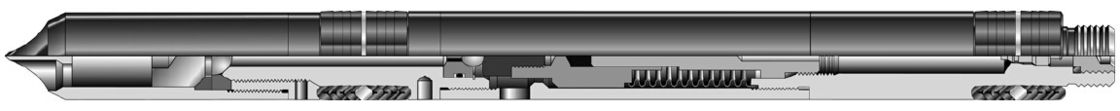

Ht- und HD-Reihen-Kernstoßbohrer

Ht- und HD-wurden Hochleistungskernstoßbohrer für die drehmomentstarke, lange Gesamtlänge entwickelt, die in hohem Grade abgewichenen Löchern entkernt. Sie schnitten 2-1/8 ' und 5-1/8 ' Durchmesserkerne, beziehungsweise. Fest konstruiert aus hohem strukturellem Schläuche des legierten Stahls, kennzeichnen die Kernstoßbohrer ein Sicherheitswerkzeug-Gelenkumkippen. HD-Fässer enthalten Rohrfadenverbindungen des doppelten Moralkodexs äußere, um die Stärke des Werkzeugs zu erhöhen. Kernstoßbohrer HD sind im Standard 30 Fußlängen verfügbar. Die äußeren Rohre HT können zu den Formulargrößen verbunden werden 20 270ft (82m), und die äußeren Rohre HD können zu den Formulargrößen zu 360 ft (110m) verbunden werden. Diese entkernenden Systeme werden völlig durch integrale Stabilisatoren stabilisiert.

Das System benutzt inneres Rohr Langstreckenanpassung (LDA)-System. Breiter LDA-Einstellbereich erleichtert den genauen Abstand des inneren Rohrs in Bezug auf die Bohrkrone und entschädigt thermische Expansion der Schläuche.

Eigenschaften u. Nutzen

1. Optionale Sicherheitsparitätische versammlung stellt eine langlebiges Gut verlegte Verbindung zur Verfügung, die auf dem Anlagenboden leicht gebrochen sein kann, um Kernwiederherstellung zu beschleunigen. Standard-HD-Fässer haben eine Spitzensubvention.

Schwenkerversammlung ermöglicht freie Rotation des Maximums für Instandhaltungsvermittlungsquoten und glatte Kernwiederaufnahme. Schlamm fließen den Kernstoßbohrer wird optimiert, um entkernende Hydraulik zu steuern und Zirkulation beizubehalten durch.

Schlamm geschmiertes Drucklager mit ausgeglichenen Kugellagern beseitigt Bedarf an der Oberfläche, die Geräte schmiert. Die Kugellager, die durch untere Lochtemperatur oder -druck unberührt sind, ermöglichen heißem Loch oder Hochdruckanwendungen.

Ein Druckentlastungsstecker ermöglicht den Betreiber, ein vorgeschriebenes Volumen durch den Kernstoßbohrer vor dem Entkernen zu verteilen und sicherstellt, dass ein sauberes inneres Rohr und ein Loch, bevor sie entkernen, anfängt.

Wenn er im Entlastungsstecker gesetzt wird, leitet der Stahlschiedsrichterball Spülschlämme durch Häfen über dem inneren Rohr um und verursacht Schlammfluß zwischen die inneren und äußeren Rohre. Dieses setzt Kernverschmutzung herab und behält Zirkulation zum Stückchen für richtige Reinigung und das Abkühlen bei.

Langstreckenanpassungssystem ermöglicht der richtigen Positionierung des inneren Rohrs über dem Kernkopf. Eine breite Palette der Anpassung entschädigt leicht differenziale thermische Expansion, wenn sie Aluminium- oder Fiberglasschläuche verwendet.

Stabilisatoren des inneren Rohrs liefern optimale Stabilisierung und verbesserte Steifheit der inneren Fässer, wenn lange Kernstoßbohrer konfiguriert sind.

Äußere Rohrstabilisatoren liefern eine gewellte Subvention, um Kernstoßbohrer/äußeren Rohrkontakt gegen die Brunnenbauwand zu verringern und verringern das Risiko des Differenzials vorzeitige Kernstoßbohrerabnutzung haftend und verhindernd, um Standzeit zu verlängern.

Optionaler Kernstauindikator erlaubt unmittelbare Entdeckung des Stauens des Kernes, indem er eine Zunahme des Standrohrs verursacht. Druck an der Oberfläche, garantierend, dass Kerne nicht an Präge- verlorenes liegen, Pilot-artigen Schuhstabilisatoren des inneren Rohrs das unterere Ende des inneren Rohrs gegen Bohrkrone- oder Stückchenendenlager und -Aufschläge als Pilot, den Kern in den Fänger zu führen. Reduzierung des Kernstauens wird vorweggenommen.

Standardfrühlingskernfänger mit Hartmetallkorn Identifikation stellt die Ergreifung auf konsolidierten Kernen zur Verfügung. Wenn er die Schnur von der Unterseite abzieht, bricht der Frühlingsfänger den Kern und verhindert seinen Verlust beim Zurückholen des Fasses zur Oberfläche.

Das HD-Fass ist entworfen, in Bewegungsentkernenden Anwendungen in den Lochneigungen benutzt zu werden, die 90 Grad übersteigen.

Operation

A. Preparing und vor Gebrauch überprüfen herauf Arbeit.

1. Muss sicher sein, dass es nicht Metallfische oder -andere stark gibt.

2. Prüfung herauf über Kernstoßbohrer.
• Der Verbindungsfaden und der Reibungsring der Sicherheitssubvention sollten intakt sein und alle Dichtung O-Ringe müssen nicht beschädigt werden.

• Die Schwenkerversammlung muss gedreht werden glatt gemacht worden.

• Es gibt nicht die Deformationen und Fehler, die Stärke von inneren oder äußeren Fässern beeinflussen, die Einschraubgewinde intakt sein sollte.

• Der Kernfänger wird sollte richtige Elastizität haben benutzt. Die Hartmetallkörner der schweißenden Schicht sollten von der einheitlichen Größe sein und das Gesicht der Schicht sollte flach sein.

• Das O.D. des Stabilisators hat, vier Millimeter als er nicht zu sein größer als Bohreinsatz aber kleiner nicht zu sein.

3. Zusammenbauender Kernstoßbohrer

• Wenn Kernstoßbohrer zusammengebaut wird, wird der Stahlball nicht in ihn eingesetzt. Nachdem das Fass an der Unterseite des Brunnens und der Wäsche gleichzeitig läuft, eingesetzt in den Ball durch inneres Loch auf Sitz und dann, zum Bohrkern beginnend Sie.

• Heben Sie den inneren Fassfaden an, um Greiferversammlung zusammen mit dem äußeren Rohrfaden zu entkernen, um Stabilisator (oder Unterschiednippel) am wohlen Standort durch Aufzugnippel zu senken. Das äußere Rohr wird an den Bohreinsatz angeschlossen und gesetzt in wohles Loch wie die Weise gleitet die Schaltung im Bohrgerätkragen, während es durch Sicherheit gehaftet wird.

• Klemmen Sie das innere Fass durch Klemme fest. Sitzen Sie sie auf der Spitze des äußeren Fasses und Schraube weg vom Aufzugnippel. Schließen Sie die vorgewählten inneren Fässer an und Außenseite rast sich im Auftrag als oben Weise. Die inneren Fässer werden an fest durch Kettenzangen geschraubt.

• Nachdem die Sicherheitssubvention und die Schwenkerversammlung auf der Anlage an die Spitze des inneren Rohrs, der Streifenklemme und des niedrigeren das innere Fass angeschlossen sind, um den Fadenstift von der Sicherheitssubvention herzustellen, an den Fadenkasten der äußeren Fässer angeschlossen zu werden.

• Die Unterseite der Schuhpilotart des inneren Rohrs ist- 8 bis 13 Millimeter abgesehen von der inneren Schulter von Stückchen, andernfalls von Kontrollheraus Langstreckenanpassung.

B. Operation

1. Lassen Sie Ruhe auf Reise laufen und verbieten Sie plötzliche Kraft, um zu verhindern, dass das Werkzeug heftig schwingt.

2. Das Werkzeug langsam laufen lassen, wenn es den Schlüsselsitz, den Knick oder das schmale Bohrloch im Verlauf herein auslösen trifft. Wenn es gestoppt wird, sollte hinunter Bohrloch mit Gesteinsmeißel wieder erweitern.

3. Wenn das Werkzeug kurz aufgehalten beier Sandstecker (oder andere, die herein fallen) ist, sollte Schlamm verteilen und Bohrgerät gleichzeitig drehen, um sich unten zu waschen.

4. Nach dem Werkzeug, das zur Unterseite von gut läuft, verteilen Sie Schlamm völlig, um inneres Fass und die Unterseite von gut und zu waschen vornehmen dann Empfindlichkeitsanpassung.
5. in die Rückwärtsrichtung plötzlich ist sich drehen nicht Erlaubnis, Sicherheit an weg geschraubt werden zu verhindern.

C., entkernende Operation
Senken Sie Bohranlage langsam, um Bohreinsatznote zu lassen die Unterseite des Brunnens. Nehmen Sie niedrige Grenzgeschwindigkeit und niedrigen bohrenden Druck (ungefähr 5 KN) zum Probelauf an. Lassen Sie das Werkzeug glatt, bis die Unterseite des Brunnens mit der Form von Stückchen übereinstimmt laufen und justieren Sie dann allmählich entkernende Technikparameter auf empfohlene Daten.

D. Coring Operation

1. Bohrgerät soll regelmäßig einziehen und Bohrgerätdruck soll allmählich erhöht werden, um Schiefbeleg zu vermeiden.

2. Verbieten Sie, um Bohrgerätschnur unter großen bohrenden Druck ausschließlich laufen zu lassen.

3. Bohrgerätzufuhr soll vom Hauptbohrer oder vom speziellen zugewiesenen worden Mann bearbeitet werden.

4. Das Verteilen und die Bohrung sollten nicht in entkernender Operation im Allgemeinen geschwappt werden, während der Bohreinsatz nicht die Unterseite des Brunnens es sei denn, dass ein Unfall verlässt.

E. Mitteilung der entkernenden Operation

1. Aufmerksamkeit zur Drehzahl und zum Pumpendruck usw. im Verlauf der entkernenden Operation. Wenn unregelmäßig, tritt Änderung ein, sollte sie entschlossen beschäftigen.

2. Wenn Pumpendruckanstiege allmählich und Drehzahl sich gleichzeitig verringert, aber Pumpendruck zum Normal zurückgeht, der zu der Zeit Bohrgerätschnur anhebt, wird Bohreinsatz zerrissen unter allgemeine Situation getragen und Sie sollen Kern schneiden und dann heraus auslösen.

3. Wenn Pumpendruckanstiege plötzlich und Drehzahl offensichtlich sich gleichzeitig verringert, prüft diese Situation, dass den Bohreinsatz in weiche Bildung einsteigt und durch Lehm eingewickelt wird und dann Sie bohrenden Druck justieren sollen.

4. Wenn Pumpendruckanstiege und -Drehzahl nicht ändert, aber Pumpendruck nicht die Abnahmen tut, die zu der Zeit Bohrgerätschnur anheben, wird die Wasserstelle von Stückchen oben an vielen Situationen blockiert. Wenn diese Situation nicht imstande ist geklärt zu werden, soll Kern schneiden und heraus auslösen.

5. Der Pumpendruck ist wellenartig bewegt großes, während Drehzahl jetzt schnell ist, jetzt langsam. Der Grund ist, dass harte Bildung mit Weiche verschachtelt wird und also sollte der bohrende Druck justiert werden.

6. Pumpendruck wird niedrig, während Drehzahl sich offensichtlich verringert und entkernende Operation sogar keine bohrende Gesamtlänge hat.

F. Core Breaking und einzelne Rohr-Verbindung

1. Anhebender Bohrgerätstich langsam zu der Zeit des Kernes, der mit dem Zahlen von Aufmerksamkeit, um Gewichtsindikatormessgerät zu beobachten bricht. Wenn geht Fallgewichtszunahmen von 50 zu 150KN und dann zum Normal sofort, es wird nachgewiesen zurück, dass Kern defekt gewesen ist. Wenn Fallgewichtszunahmen von 50 bis 150 KN und nicht zum Normal, Sie dann zurückzugehen aufhören, Bohranlage anzuheben. Halten Sie Zugkraft, um zu entkernen und erhöht SchlammStrömungsgeschwindigkeit, um zu verteilen, bis Kern defekt ist.

2. Wenn Fallgewicht nicht sich zusammen mit anhebender Bohrgerätschnur (übersteigen Sie komprimierte Länge), erhöhen würde, sollten Sie heraus sofort auslösen.
3. Wenn ein einzelner Rohrbedarf angeschlossen zu werden, Kern bricht und Anschlagstift von turnplate einfügt, um Bohrgerätschnur bewegungslos zu halten. Nachdem ein einzelnes Rohr an Bohrgerätschnur angeschlossen ist, untere Bohrgerätschnur langsam auf die Unterseite des Brunnens. Erhöhen Sie dann bohrendes Gewicht größeres 10% | 50% als vorher, zum des Restkerneinsatzes in Kerngreifer zu machen. Nachdem anhebende Bohrgerätschnur und zurückgehendes Fallgewicht zu vor, Lauf-turnplate und bohrendes Gewicht der Zunahme allmählich zu empfohlenen Parametern.

Halten Sie Anweisung instand

1. Kontrolle wenn oder Schwenkerversammlung, inneres Rohr, außerhalb des Rohrs, des Stabilisators, des Bohreinsatzes und des Verbindungsfadens.
2. Kontrolle der Verbindungsfaden des inneren und des Kernes des Schwenkers Greifers usw. der Versammlung, löst sich oder nicht.
3. Tragen

• Muss sich drehen glatt gemacht.

• Freigabe entlang axialer Richtung kann fünf Millimeter nicht übersteigen.

4. Sicherheitsverbinder

• Kontrollendichtungso-ring und -änderung über ihm beschädigten.

• Sein sollte gesäubertes Nachgebrauch- und Verbreitungsrostschutzfett auf dem Einschraubgewinde.

5. Stabilisator soll repariert werden, wenn er getragen und zerrissen wird, bis das O.D. von ihm kleinere vier Millimeter als Stückchen O.D. ist.

6. Entkernendes Werkzeug muss gewaschener sauberer Nachgebrauch sein. Verbreiten Sie Rostschutzfett auf Einschraubgewinden. Die Teile und die zusätzlichen Werkzeuge sind Platz im Kasten.

7. Entkernendes Werkzeug kann nicht ermöglichen, um RAM im Verlauf des Verschiffens sowie des Ladens oder der Entleerung zu sein und sollte glatt angehoben werden und gelegt werden.

Bei der Einrichtung, spezifizieren Sie bitte:

1. Name und Teilnummer der Versammlung

2. Größe des Kernes

3. O.D. und Identifikation des äußeren Fasses

4. O.D. und Identifikation des inneren Fasses

5. Arten und Größe von Stabilisatoren

6. Spitzenverbindung

Spezifikation Faser inneren Rohrs

Unterer Faden des äußeren Rohrs
