Halco RC400 Hammer Remet 4 in Bohrerdurchmesser 127-136 mm
Halco RC400 Hammer Remet 4 Zoll
Halco RC400 Hammer Remet 4 in Bohrerdurchmesser 127-136 mm
Schneller Überblick:
Der Halco RC400 wurde entwickelt, um maximale Leistung bei Erkundungs- und Neigungssteuerungsanwendungen zu bieten.Das integrierte Adaptergehäuse ermöglicht einen einfachen Zugang zu den langlebigen Probenröhrchen.Die verbesserte Leistung ergibt sich aus einem einfachen, robusten Design, das komplizierte Wartungsverfahren reduziert und für weniger Ausfallzeiten und größere Einsparungen sorgt.
Der RC400 zeichnet sich außerdem durch verbesserte Spüleigenschaften durch den Hochgeschwindigkeitsluftstrom aus, der durch den Bohrer geleitet wird.Eine Vielzahl von Gewindeanschlüssen ist verfügbar, darunter Optionen für Remet und Metzke.Der RC400 ist mit einem integrierten Bohrerauffangsystem für zusätzliche Sicherheit ausgestattet.Es hat auch einen Unteradapterkörper, der für die meisten doppelwandigen Bohrrohre geeignet ist.
Die Konstruktionsmerkmale des neuen RC400 sorgen in Kombination für eine Erhöhung des Bohr-ROP, eine Verlängerung der Lebensdauer und vor allem für eine bessere Qualität der Probengewinnung.
Bohrerdurchmesser von 127 - 136 mm (5” - 5 3/8”).
Durchmesser des Aushalsbohrers 189 mm (7 1/2”).
Geeignet für den Betrieb bei Luftdrücken von 300-600 psi.
| HAMMER-ÜBERSICHT | ||||
| Hammertyp | RC400 | |||
| Artikelnummer | 600405 | 600407 | 600415 | |
| Schaft | HalcoRC400 | HalcoRC400 | HalcoRC400 | |
| Top-Thread | Remet 4 " | Metzke 4" | Metzke 4,5" | |
| Außendurchmesser | 121mm (4.764") | |||
| Gewicht | 77 Kilo | 77 Kilo | 77 Kilo | |
| Schminklänge | 1306 mm (51,417 ") | |||
| STÜCKLISTE | ||||
| Hammertyp | RC400 | RC400 | RC400 | |
| Schaft | Remet 4" | Metzke 4" | Metzke 4,5" | |
| Modellnummer | 600405 | 600407 | 600415 | |
| Artikel | Beschreibung | Artikelnummer | ||
| 1 | Sicherungsring | 777048 | ||
| 2 | O-Ring | 747120 | N / A | N / A |
| 3 | Rohrverbinder | 604798 | 604804 | 604814 |
| 4 | Luftfilter | 604476 | ||
| 5 | Top-Adapter | 604598 | 604608 | 604812 |
| 6 | O-Ring | 768045 | ||
| 7 | NRV-Kegel | 604479 | ||
| 8 | NRV-Siegel | 748106 | ||
| 9 | NRV-Frühling | 760155 | ||
| 10 | Kompressions-Spacer | 604800 | ||
| 11 | Kompressionsring | 604799 | ||
| 12 | O-Ring | 768217 | ||
| 13 | O-Ring | 747120 | ||
| 14 | Oberes Probenröhrchen | 604599 | ||
| fünfzehn | O-Ring | 768213 | ||
| 16 | Dichtung für Probenröhrchen | 768148 | ||
| 17 | Liner | 604596 | ||
| 18 | Unteres Probenröhrchen | 604597 | ||
| 19 | Kolben | 604595 | ||
| 20 | Zylinder | 604594 | ||
| 21 | Quadratischer Sprengring | 604801 | ||
| 22 | O-Ring | 601942 | ||
| 23 | Führungsbuchse | 604657 | ||
| 24 | Runder Sprengring | 783061 | ||
| 25 | O-Ring | 768043 | ||
| 26 | Bit-Halteringe | 604656 | ||
| 27 | Leichentuch | SIEHE UNTEN | ||
| 28 | Futter | 604655 | ||
| SK | Service-Kit | SK73 | SK74 | SK74 |
| RK | Reperaturset | RK124 | RK125 | RK125 |
| BOHRER | ||||||
| Bisschen | Durchmesser | Gesicht | Tasten | Gewicht | ||
| Teile-Nr | mm | Zoll | Entwurf | Typ | Menge | (kg) |
| Halco RC400 | ||||||
| 653469 | 127 | 5 | Drop-Center | Gewölbt | 12 x 16 mm / 2 x 13 mm | 14.1 |
| 653470 | 130 | 5 1/8 | Drop-Center | Gewölbt | 12 x 16 mm / 2 x 13 mm | 14.1 |
| 653471 | 133 | 5 1/4 | Drop-Center | Gewölbt | 12 x 16 mm / 4 x 13 mm | 14.3 |
| 653472 | 136 | 5 3/8 | Drop-Center | Gewölbt | 12 x 16 mm / 4 x 13 mm | 14.3 |
| 653486 | 189 | 7 1/2 | Drop-Center | Gewölbt | 16 x 16 mm / 10 x 13 mm | 36.5 |
| SCHUTZ | ||||||
| Teile-Nr | Außendurchmesser | |||||
| 604602 | 125mm | |||||
| 604603 | 128mm | |||||
| 604604 | 131mm | |||||
| 604605 | 134mm | |||||
| 601423 | 187mm | |||||
| Technische Daten der ROSCHEN RC Hämmer | |||||||||
| Hammergröße | Hammer | Bit-Schaft | ROSCHEN-Code | Lochbereich (mm) | Außendurchmesser (mm) | Länge (ohne Gebiss) mm | Gewicht (NW) kg | Verbindungsfaden | Arbeitsdruck |
| 3" | RE531 | RE531 | ROS RC30 | 84-100 | 81 | 1069 | 29 | 3“ Remet | 1,0-3,0 MPa |
| 3" | RE035 | RE035 | ROS RC35 | 84-105 | 85 | 1075 | 35 | 3“ Remet | 1,0-3,0 MPa |
| 4 1/2" | RE004 | RE004 | ROS RC40 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |

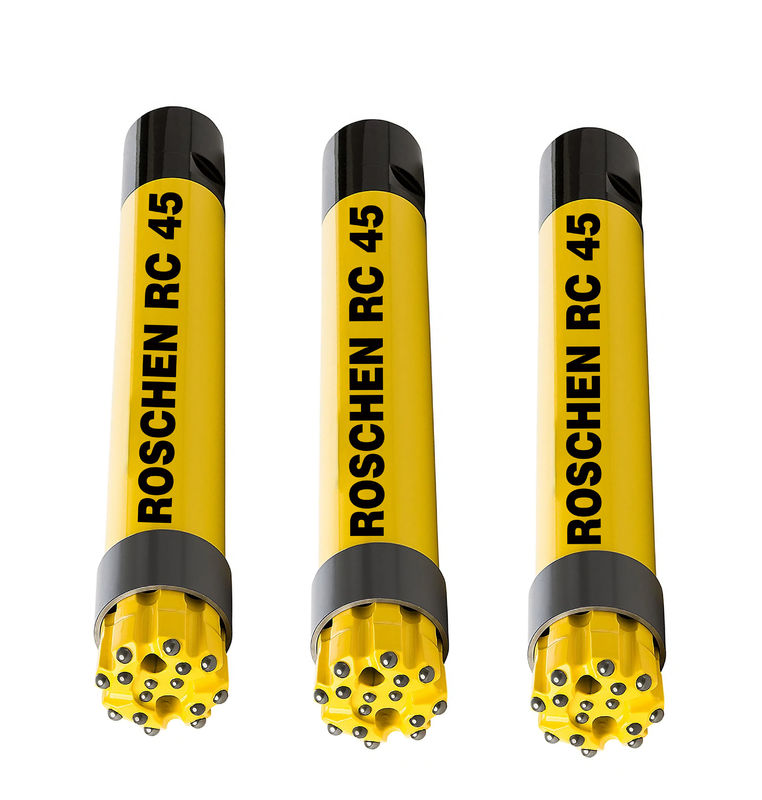

| 4 1/2" | RE540 | RE540 | ROS RC45 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
| 5" | RE040 | RE040 | ROS RC50 | 113-130 | 109.5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
| 5" | RE542 | RE542 | ROS RC50 | 113-130 | 109.5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
| 5" | RE543 | RE543 | ROS RC50 | 120-135 | 116 | 1191 | 62 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
| 5" | RE545 | RE545 | ROS RC50 | 122-135 | 117.5 | 1261 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | RE547 | RE547 | ROS RC55 | 130-146 | 124.5 | 1270 | 71 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | RE052 | RE052 | ROS RC55 | 130-146 | 124.5 | 1270 | 71 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 5 3/4" | RE054 | RE054 | ROS RC55 | 130-146 | 124.5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 5 3/4" | RE140 | RE140 | ROS RC55 | 130-146 | 124.5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 5" | PR40 | PR40 | ROS RC50 | 124-142 | 120.5 | 1362 | 80.5 | 3,5"-4,5" Remet 3,5"-4,5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR52 | PR52 | ROS RC55 | 126-142 | 121 | 1227 | 68.5 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR52R | PR52/PR52R | ROS RC55 | 130-146 | 124 | 1225 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR54 | PR54 | ROS RC55 | 135-150 | 130 | 1294 | 84.5 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 6" | MX5456 | MX5456 | ROSRC60 | 136-150 | 132 | 1362 | 90 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC65 | 152-190 | 146 | 1320 | 110 | Als Anfrage | 1,5-3,5 MPa |
| 8" | RC82/RC82R | RC82/RC82R | ROSRC80 | 190-250 | 180 | 1395 | 185 | Als Anfrage | 1,5-3,5 MPa |
| 10" | RC100/RC100R | RC100/RC100R | ROS RC100 | 250-370 | 240 | 1528 | 328 | Als Anfrage | 1,5-3,5 MPa |
| Anmerkungen: | |||||||||
| Metzke, Remet-Gewinde ist vorhanden! | |||||||||
| Jeder spezielle Schaft des RC-Hammers ist auf Anfrage erhältlich. | |||||||||
