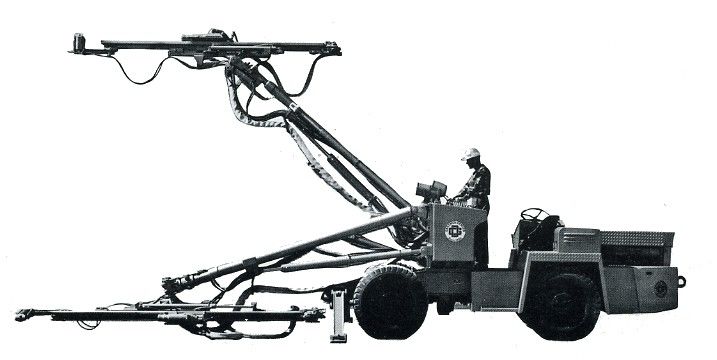

Riesige Doppelboom-Ölplattform-allgemeinhinmaschine Gardner Denver für die Bohrung von parallelen Löchern

Gardner-Denver-riesiges Doppelboom-allgemeinhinbohrgerät

Gardner-Denver-riesige Doppelboom-allgemeinhinölplattform für die Bohrung von parallelen Löchern

Gardner-Denver-riesige Doppelboom-allgemeinhinölplattform für die Bohrung von parallelen Löchern

Vielseitigkeit

Der Gardner-Denver-Tunnel-bohrwagen ist eine Vielzweckmaschine und wird nicht auf nur eine Funktion, wie Bohrung von parallelen Löchern eingeschränkt. Die Universalität, als der Name bedeutet, Bohrgeräte brennen Schnitte, V-Schnitte, Kreuzschnitte, Strossen, Steinbolzenlöcher, etc.

Rauheit

Das Hochleistungsfahrgestell kennzeichnet einen einteiligen steifen strukturellen Rahmen, planetarische Hochleistungsachsen, breite Reifen des Niederdruckes.

Manövrierbarkeit

Eine in hohem Grade leistungsfähige Servolenkung, die mit kurzem Radstand kombiniert wird, beschränkt den Drehungsradius auf ein Minimum. Automobilart Steuerung, die den Tunnel-bohrwagen tram nah an der Wand lässt, ohne Furcht vor „der Blockierung der Seite“ wie im Falle der gegliederten Steuerung. Die Kompaktheit, die Zurückhaltung und die Betreiberseitensitzplatzeigenschaft ermöglicht die Maschine, über die Überschriften zu verhandeln, die so klein sind wie 10' (3,05 m) breites x 9' (2,7 m) Hoch.

In hohem Grade beweglich, in hohem Grade flexibel, verwendet der Universaltunnel-bohrwagen den Bausteinentwurf, um Ihnen die Kombination von Komponenten zu geben und die Wahlen, die Sie wünschen. Und als die Bedingungen und die Aufgaben ändern Sie, also können Sie der Tunnel-bohrwagen.

Dieser grundlegende Bohrwagen kann zu einigen Bergbauaufgaben gesetzt werden, indem man verschiedene Kombinationen von ausgeführten „Baustein“ Komponenten zusammenbaut.

BELASTET ● SPEZIFIKATIONEN ● MASSE

Standard-riesige allgemeinhinBauteilübersicht:

1. Hochleistungsfahrgestell
2. Steuerpult und Gegengewichte
3. hydraulische Ausleger
4. vorbildliche Hydraulikpumpe JHPU
5. Fernbohrgerät-Kontrollen des Modell-1028560
6. Modell 154200 10 Gallonen-Erdöl-Fettspritzen-Reservoir
7. bohrende Ausrüstung

Zwei vorbildliche JTI-Dienstturnus-Booms:

1. Zwei vorbildliche DPT-Stellwerke, 5' Zufuhrerweiterung
2. Zwei vorbildliche Zufuhren 2MSM120R
3. Zwei vorbildliche Bohrgeräte PR55

Ausrüstungsbeschreibungen und Spezifikationen:

1. Vierrad-Antrieb.
2. Servolenkung.
3. Bremskraftverstärker.
4. abgekühlter Dieselmotor Deutz-Modell-F620912 W Luft.
5. 4 Geschwindigkeit Vorwärts/Rückseitengetriebe mit optionalen Drehzahlbereichen.
6. bohrende Flutlichter in den beständigen Befestigungen der Erschütterung.
7. tramming Lichter der Fördermaschine.
8. der Bedienungspult des mit den Ventilen gruppiert für bequeme Bedienung.
9. ausschwenkbare Art Hydraulikventilmontagen für Zugang zu den Installationen.
Sitzplätze 10.Side.
11. Wahl der Wasserreihe oder des Oxykatalysators, U.S.B.M. genehmigt.
12. Drehluftventile für genaue Regelung und das Drosseln der Zufuhr und des Bohrgeräts.
13. Druckgeregelte Zubringerventile für unterschiedliche Bodenverhältnisse.
14. Luft und hydraulische Manometer mit Schutzhauben.
15. 15:00 x 22,5 HRL-Reifen
16. Schmierölbehälter der Kapazität der 10-Gallonen- (37,8 Lit.), mit einzelner Regelung des Ölflusses zu den Bohrgeräten, zu den Zufuhren und zu den Luftmotoren
17. Hydraulische Ausleger
18. Hydraulische Kraft immer verfügbar vom Dieselmotor oder von der externen Luftzufuhr.
19. Höchstgeschwindigkeit 4,2 MPH. (7,4 km/hr.).
20. Abstufbarkeit - 35%.
21. Ungefähres Betriebsgewicht - 32.000 lbs. (14.500 Kilogramm.).

JT144/DPT

Boom-und Stellwerk-Kombination


Technische Parameter:

1. JTI-DPT Boom und Stellwerk-Kombination ist ein Rolle-über-artiger Boom für Abdeckung des vollen Gesichtes
2. Fähigkeit des Unfalles 360º; Vollkreisabdeckungsmuster; beseitigt blinde Flecke
3. erlaubt Rotation in beide Richtungen, dass das Schlauchgeschirr klar vom Schaden oder vom Verdrehen gehalten wird
4. erreicht Unfall die unteren Zehenlöcher an der Unterseite des Tunnelgesichtes
5. verhindert vollständig beiliegender Rotationsmechanismus, dass Rückstand den Boom staut
6. Eine breite Palette von bohrenden Komponenten, von Zufuhren und von Bohrgeräten kann am Boom angebracht werden; Wahl der rechten oder linken Handmontage; vertikale oder horizontale Klammer
7. hydraulisch betrieben, leicht gesteuert; für schnelles und POSITIV alle Zylinder in Position bringend schließen Sie checkvalves ein, um den Boom in Satzstellung im Falle des Leistungsabfall- oder Hydrauliköldurchsickerns ZUZUSCHLIESSEN
8. kann Bohrgerätstellwerk vom Boom ENTFERNT WERDEN; Ersatz durch Aktienzertifikate verringert teure Stillstandszeit und unterstützt Wartungsprogramme
9. steifer Bau; stellt eine STEIFE Montage für Zufuhr- und Bohrgerätkomponenten zur Verfügung; GENAUE Bohrung; verringert Abnutzung; Berge zieht länger und größere Bohrgeräte ein
10. einfache Wartung; alle Schwenkergelenke sind leicht geschmiert oder AUSTAUSCHBAR; versichern Sie maximale Nutzungsdauer von Hauptteilen
11. mehrfache Booms; einige Einheiten können auf einer einzelnen riesigen Anlage kombiniert werden, um ein MAXIMALES Abdeckungsmuster zur Verfügung zu stellen.


Der Boom JTI 144 und DPT-Stellwerk benutzt als Kapazitäten einer Kombinationseinheitsergebnisinthese maximale Gesamtausrüstung.

Boom-Drehpunkt in der Vorderansicht der Schienenplatte wird als seenfrom das bohrende Gesicht gezeigt, welches die Basis des Booms betrachtet.

JTI-DPT Abdeckungsmuster, wie von der Basis des Booms gesehen, der thedrilling Gesicht betrachtet. Dieses maximale Parallelloch der Abdeckungsmuster-Shows, das withan Aluminiumoberteilschraubenzufuhr bohren und ein Standarddrifter bohren. (Jedes quadratische = 1foot oder 305 Millimeter)

REIHE 2MSB

Schrauben-Zufuhren

für Untertagetunnel-bohrwagen

Bohrende Eigenschaften:

Schroffer Bau
Starkes, Extra-es-hoh Netz, Breitweise Führer Shell und 1-1/2 H.P. In-Line Motor erbringen die zuverlässige hochfeste Dienstleistung…, leichtes Aluminiumoberteil.

Fernbedienungen oder integrale Regelventil-Wahl
Der Radialkolben Zufuhr-Motor liefert einen sehr genau Kontrollzufuhrdruck. Wählen Sie die Fernsteuerungsart oder das integrale Regelventil und behandeln Sie nach rechts auf dem Motor. Fasten Bohrgerätrücklaufgeschwindigkeit in der Rücksteuerung.

Genaue Bohrgerät-Reise-Längen
Vollständige Auswahl von den SHELL-und-Schraubenlängen, zum der genauen Bohrgerätreise bereitzustellen brauchte für jede bohrende Operation.
Niedrige Wartung
Zur Verfügung gestellt vom Gardner-Denver-Qualitätsentwurf in allen Lagern, in Dichtungen, in Stoßdämpfern und in Befestigern plus eingebaute GangSchmierölkammer.

Breite Palette modularer bohrender Ausrüstung Gardner-Denvers:

1. Aluminium-Shell schrauben Zufuhr und Motor
2. Energie-Zentralisatoren
3. breite Palette von Bohrgerätmodellen
4. Schnittbohrstangeausrüstung in vielen Größen
5. integrale Bohrstangen in einem Durchlauf
6. vielseitige Fernsteuerungsventileinheiten
7. automatisierte bohrende Zyklus Tastenwahlkontrollen
8. Alle Arten Stellwerke, Booms und Montagesysteme

Technische Parameter:

Oberflächenbohrgerät:

1. Plastikwasserschlauch
2. Nonstellited-Weisen
3. geschlossenes Klemmen-Ende

Eigenschaften:

1. Rotations-Luftmotor mit 10-1 Untersetzung, Stall-Drehmoment 250 ft. lbs.
2. geben Reibung Lager frei
3. Reversible-Bronzeklemme
4. Positiv unter Druck gesetztes Klemmen-Ende
5. austauschbare Weisen
6. dämpfen Integral
7. Seitenauspuff oder Alternative
Höchst-Unterseiten-Auspuff, DBA 111 bei 1 Meter bei 90 P/in (kPa 621)
8.Double stützte umschaltbaren Hammer

Spezifikationen:

1. Bohrung
5,5" Durchmesser.
139 Millimeter
2. Loch-Größen-Strecke
1-1/2“ -“ Durchmesser 3-1/2.
38 Millimeter - 89 Millimeter Durchmesser.
3. Gewicht
320 lbs.
145 Kilogramm
4. Schläuche
Hammer luft- 1-1/2“ Identifikation., 38 Millimeter
Rotation luft- 1" Identifikation., 25 Millimeter
Schlag-Luft oder Wasser 3/4" Identifikation., 19 Millimeter
5. Bohrstange
1. 1-1/4“ Hexe - 32 Millimeter
2. 1-1/4“ Rd., 32 Millimeter
3. 1" Q.O., 25 Millimeter
4. 1" Hexe, 25 Millimeter
