U100 Sampler
Die Qualitätsklasse der Probe, die benötigt wird, um den Testanforderungen des Kunden zu entsprechen, sollte die Kategorie der verwendeten Probe vorgeben“ (BS5930:2015 Kap.20.1).Das Verhältnis von Länge zu Durchmesser muss weniger als 1:20 betragen, um konform zu sein.
Die U100-Serie umfasst mehrere Komponenten, die je nach Auswahl Muster der Klassen 1, 2 und 3 gemäß BS EN ISO 22475-1 und Eurocode 7 liefern.
In feinen Böden ist eine ungestörte Probenahme oft praktikabel, indem die folgenden Werkzeuge verwendet werden, um Proben zum Testen von Festigkeit und Steifigkeit zu entnehmen.
Die drei Arten von Probenahmesystemen sind wie folgt:
1. U100 Standardsystem (OS-TK/W)
2. U100 Kunststoffauskleidungssystem (OS-TK/W)
3. U100T-System (OS-T/W)
Spezifikationen:
Typ | Max. Außendurchmesser * | Mindest.ID* (mm) | Flächenverhältnis |
Standardsystem | 118.6 | 104.4 | 29% |
Kunststoffauskleidungssystem | 123.8 | 101.6 | 48% |
Es werden 1 bis 2 von 2 Datensätzen angezeigt
* Maße gemessen am Schneidschuh
Siehe Diagramm.

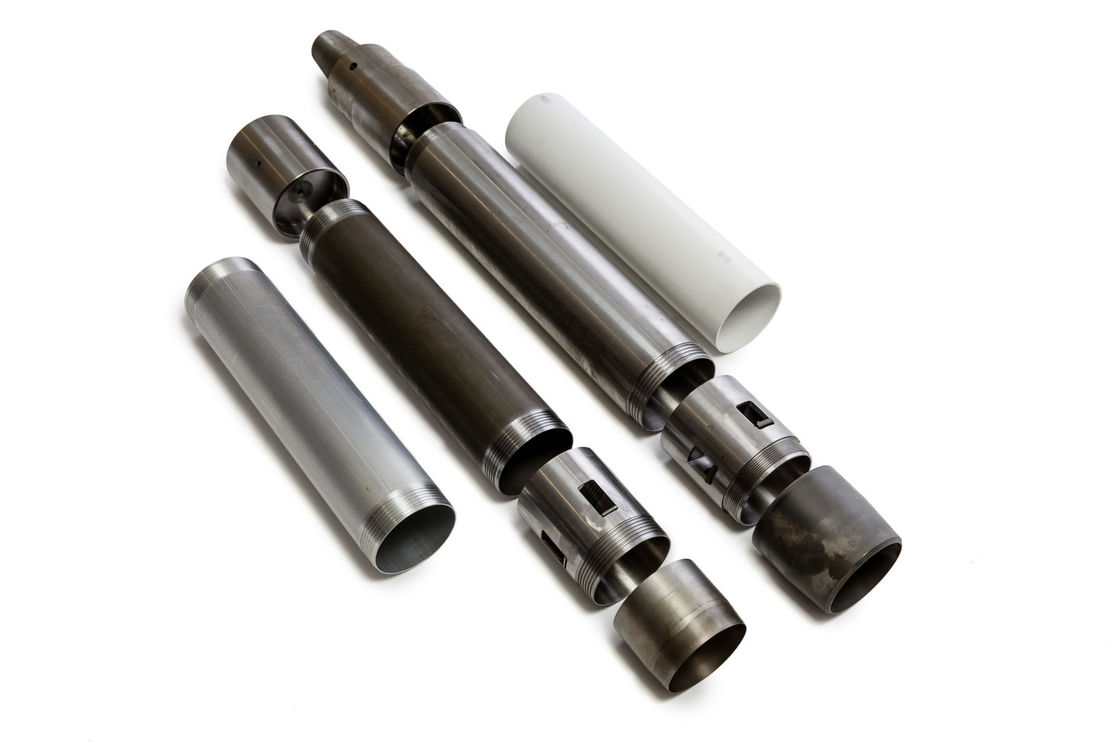

Standardsystem:
1. Probenröhrchen (kadmierter Stahl oder Aluminium).
2. Kernfänger (optional)
3. Schneidschuh (glatte oder gezackte Schneide)
Kunststoff-Liner-System
4. Körperrohr aus Stahl (umschließt Kunststoffauskleidung).
5. Kernfänger (optional)
6. Distanzring
7. Schneidschuh (glatte oder gezackte Schneide)
