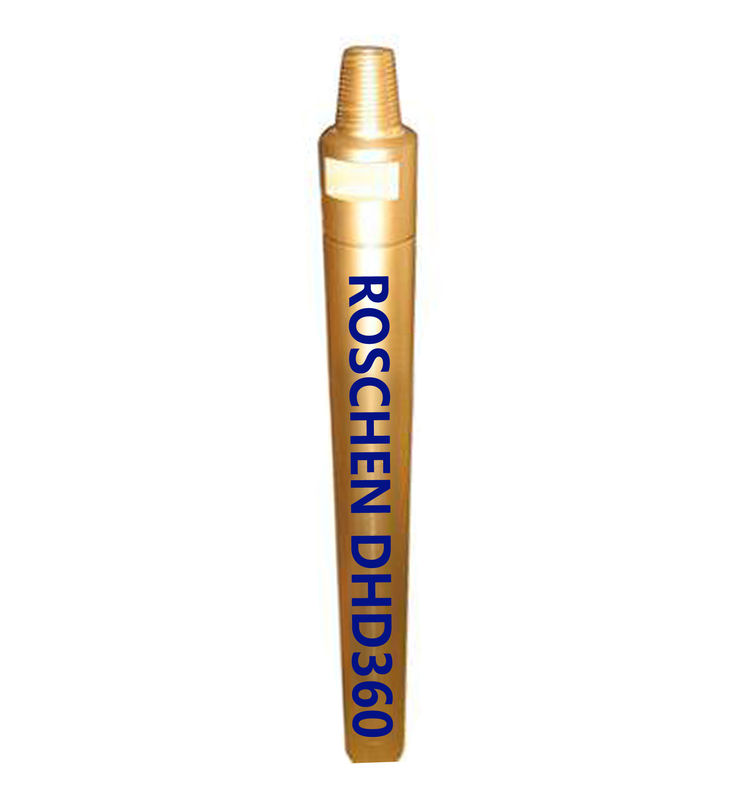

DHD360 6" dth Hammer mit 165mm DTH Knopf-Stückchen für 89mm Bohrstangen mit Ausrichtungs-KASTEN API-4 1/2“
DHD360 6" dth Hammer
DHD360 6" dth Hammer
DHD360 6" dth Hammer mit 165mm DTH Knopf-Stückchen für 89mm Bohrstangen mit Ausrichtungs-KASTEN API-4 1/2“
DHD360 6" dth Hammer
Beschreibung von dth Hammer:
Zusammengebrachte Produkte:
89mm Bohrstangen mit Ausrichtung PIN API-3 1/2“
89mm Bohrstangen mit Ausrichtungs-KASTEN API-3 1/2“
114mm Bohrstangen mit Ausrichtung PIN API-4 1/2“
114mm Bohrstangen mit Ausrichtungs-KASTEN API-4 1/2“
Stückchen mit COP84. DHD380, Mission80, QL80, Schäfte SD8
Einsatzbereiche:
Alle Arten Felder, wie Bergbau, Steinbruch, Tunnel, Brücke, Bau und etc., aber extrem ausgezeichnetes mit Gehäuserohren während der Gehäusebohrung verwenden.
Eigenschaften:
Hohe Auswirkungsenergie mit Niederfrequenz-, langer Nutzungsdauer, errötende Nichtrückgabe, zuverlässige Leistung.
Techincal-Parameter
| Beschreibung |
Produkt-Code |
Stückchen-Schaft |
Faden-Verbindung |
Äußerer Durchmesser (Millimeter) |
Länge ohne Stückchen (Millimeter) |
Gewicht (Kilogramm) |
Flacher Schlüssel (Millimeter) |
Rec. Loch-Größe (Millimeter) |
| RS 180 |
260000 |
DHD38, COP84 |
AUSRICHTUNG PIN API-4 1/2“ |
180 |
1522 |
190 |
150 |
203-271 |
| Funktions-Druck (Stange) |
Auswirkungs-Frequenz bei Stange 17 (Hz) |
Normaler axialer Druck (kN) |
Rec.Rotations-Geschwindigkeit (r/min) |
Luft-Verbrauch (m-³ /min) |
| 14-24 |
20 |
18,3 |
30-40 |
12bar |
17bar |
24bar |
| 22,5 |
28,2 |
39,6 |
| Hämmert die Anpassung an andere Stückchen |
| Beschreibung |
Produkt-Code |
Stückchen-Schaft |
Faden-Verbindung |
Äußerer Durchmesser (Millimeter) |
Länge ohne Stückchen (Millimeter) |
Gewicht (Kilogramm) |
Flacher Schlüssel (Millimeter) |
Rec. Loch-Größe (Millimeter) |
| RS180-QL80 |
260001 |
QL80 |
AUSRICHTUNG PIN API-4 1/2“ |
180 |
1515 |
190 |
150 |
203-271 |
| RS180-Mission80 |
260003 |
Mission80 |
1515 |
188 |
| RS180-MACH80 |
260005 |
MACH80 |
1522 |
190 |
| RS180-SD8 |
261000 |
SD8 |
1492 |
195 |
Arbeiten
Pressur (Stange) |
Auswirkung
Frequenz
bei Stange 17 |
Normal
Axial
Druck
(kN |
Rec.
Rotation
Geschwindigkeit
(r/min) |
Luft
Verbrauch
(m-³ /min) |
| |
|
|
|
|
|
|
| 14-24 |
20 |
18,3 |
30-40 |
14bar |
17bar |
24bar |
| 22,5 |
28,2 |
39,6 |
| ROSCHEN DTH hämmert Spezifikationen |
| Hammer-Größe |
Stückchen-Schaft |
ROSCHEN-Code |
Verbindungs-Faden |
Passendes Stückchen |
Funktionsdruck |
Luftverbrauch |
| 1" |
BR1 |
ROS 11 |
Kasten RD50 |
¢50-70mm |
0.7-1.75Mpa |
0.7Mpa |
4.5m3/min |
| 1.0Mpa |
4m3/min |
| 1.4Mpa |
5m3/min |
| 2" |
BR2 |
ROS 22 |
Kasten RD50 |
¢70-¢90mm |
0.7-1.75Mpa |
0.7Mpa |
4.5m3/min |
| 1.0Mpa |
4m3/min |
| 1.4Mpa |
5m3/min |
| 3" |
DHD3.5 |
ROS 32 |
API 2 3/8" Ausrichtung |
¢90-¢110mm |
1.0-1.5Mpa |
1.0Mpa |
4.5m3/min |
| COP32/COP34 |
| M30 |
1.5Mpa |
9m3/min |
| 4" |
DHD340 |
ROS 34 |
API 2 3/8" Ausrichtung |
¢110-¢135mm |
1.0-2.5Mpa |
1.0Mpa |
6m3/min |
| COP44 |
| QL40 |
| SD4 |
1.8Mpa |
10m3/min |
| M40 |
2.4Mpa |
15m3/min |
| 5" |
DHD350 |
ROS 52
ROS 54 |
API 2 3/8" Ausrichtung /API 3 1/2“ Ausrichtung |
¢135-¢155mm |
1.0-2.5Mpa |
1.0Mpa |
9m3/min |
| COP54 |
| QL50 |
| SD5 |
1.8Mpa |
15m3/min |
| M50 |
2.4Mpa |
23m3/min |
| 6" |
DHD360 |
ROS 62
ROS 64 |
API 3 1/2“ Ausrichtung |
¢155-¢190mm |
1.0-2.5Mpa |
1.0Mpa |
10m3/min |
| COP64 |
| QL60 |
| SD6 |
1.8Mpa |
20m3/min |
| M60 |
2.4Mpa |
28.5m3/min |
| 8" |
DHD380 |
ROS 82
ROS 84 |
API 4 1/2“ Ausrichtung |
¢195-¢254mm |
1.0-2.5Mpa |
1.0Mpa |
15m3/min |
| COP84 |
| QL80 |
1.8Mpa |
26m3/min |
| SD8 |
2.4Mpa |
34m3/min |
| M80/M85 |
| 10" |
SD10 |
ROS 100 |
API 6 5/8" Ausrichtung |
¢254-¢311mm |
1.0-2.5Mpa |
1.0Mpa |
22m3/min |
| Numa100 |
1.8Mpa |
40m3/min |
| ROS 100 |
2.4Mpa |
55m3/min |
| 12" |
DHD1120 |
ROS 120 |
API 6 5/8" Ausrichtung |
¢305-¢445mm |
1.0-2.5Mpa |
1.0Mpa |
30m3/min |
| SD12 |
1.8Mpa |
56m3/min |
| Numa120 |
2.4Mpa |
78m3/min |
| Anmerkungen: |
| Metzke, Remet-Faden ist verfügbar! |
| Irgendeine spezielle Art Schaft DTH-Hammer ist durch Anträge verfügbar. |
