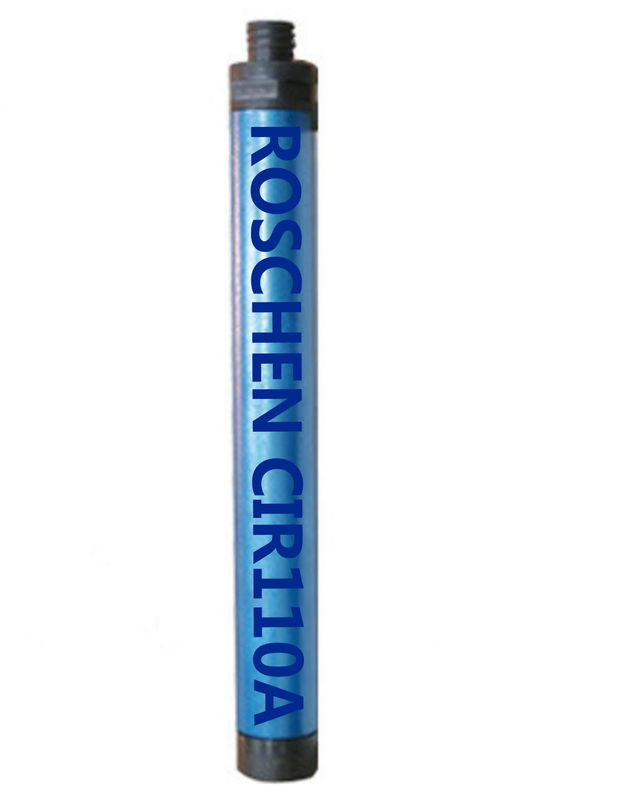

CIR110A-Downhole-Bohrhammer-Bohrgerät Downhole-Bohrgerät-Hammerbohren-und Bergbau-Zusätze
Name | Unten sie Loch-Hammer, DTH-Hammer |
Marke | ROSCHEN |
Anwendungsbereich | Öffnen Sie Felsenbohrung, Tunneltechnik |
Durchlöchern Sie bohrende Geschwindigkeit (mm/min) | 840 (mm/min) |
Sortieren (Millimeter) | 110 |
Modell | CIR110A |
Bohrloch-Durchmesser (Millimeter) | 110-120 (Millimeter) (Millimeter) |
Auswirkungsenergie (MPa) | 0.5-0.7 |
Lochtiefe (M) | 200 M |
Auswirkungsfrequenz | 840 (Hz) |
Manteldurchmesser | 98mm |
CIR110A-Downhole-Hammer-Produkt-Details:
Bohrdurchmesser: Φ110--120mm
Jackendurchmesser: Φ98mm
Gesamtlänge: 838mm
Gewicht: 36kg
Funktionsdruck: 0.5-0.7Mpa
Luftverbrauch: 11m3/min
Auswirkungsfrequenz: 840mal/Minute
DTH-Bohrhammer-vorbildliche Spezifikations-Maße
Modell | Bohrloch-Durchmesser (Millimeter) | Gehäuse Od (Millimeter) | Länge (Millimeter) | Gewicht (Kilogramm) | Arbeitsdruck (MPa) | Luftverbrauch (m3/min) | Auswirkungsfrequenz (T/min) |
Hammer 65A DTH | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2,5 | ≥810 |
Hammer 70A DTH | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
Hammer 80A DTH | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5,5 | ≥810 |
90 DTH-Hammer | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
Hammer 90A DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
900 DTH-Hammer | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
930 DTH-Hammer | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
Hammer 110A DTH | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
Hammer DHD340 DTH | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
Hammer DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
Hammer DHD360 DTH | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
Hammer-allgemeine Störungssuche-Methoden CIR110A DTH
Funktionsstörung | Grund | Methode des Ausschlusses |
Luftzufuhr wirkt sich nicht aus | 1. Es gibt Auslandsangelegenheit am Tellerableerventil und das Rückschlagventil wird gehaftet. | Bauen Sie den Impaktor für das Säubern und Inspektion auseinander. |
2. Das Schmieröl ist zu zähflüssig, den Kolben zu haften. | Öffnen Sie das Rückschlagventil, addieren Sie eine kleine Menge Kerosin- oder Treibstofferröten, und ersetzen Sie dann das dünnere Schmiermittel. | |
3. Nachdem der Bohrer heraus haftet, reißt er zum vorderen Gelenk und kann nicht zurückgestellt werden. | Entfernen Sie den Bohrkopf für Wartung. | |
4. Schlechter Schmierungs-, Kolben- und Zylinderbiss. | Bauen Sie und Überholung ab, ersetzen Sie Teile erforderlichenfalls und verbessern Sie Schmierungszustände. | |
5. Installieren Sie falsch oder Verfehlungsteile. | Bauen Sie entsprechend dem Strukturdiagramm wieder zusammen | |
Shockless | 1. Der Gummiring wird, die Justageauflage geschädigt und die Dichtung werden nicht gedrückt. | Ersetzen Sie Schutzblech, erhöhen Sie Dichtung |
2. Schwere Abnutzung von Kolben, von Zylindern, von etc. | Ersetzen Sie Teile |
CIR110A-Downhole-Bohrgerät-Impaktor-Operations-Vorkehrungen:
1. In normalen Felsenbohrungszuständen wird der Impaktor alle 200 Betriebsstunden instand gehalten und gesäubert und wieder zusammengebaut. Bohrlöcher oder das Schlammzu schlacken machen wird alle 100 Stunden durchgeführt.
2. Die Schmierung des Impaktors wird durch das Ölengerät auf der Hauptmaschine erzielt. Deshalb ist es notwendig, zu garantieren, dass das Ölengerät mit Öl vor Beginn jeder Verschiebung gefüllt wird, und es gibt noch einen Überschuss, bevor die nächste Schicht anfängt. Das Schmieröl ist mechanische Öl Nr. 20 im Sommer und im Nr. 5-10- mechanischen Öl im Winter. Bevor der Impaktor auf das Bohrgestänge installiert ist, wird das Auslassventil betrieben, um den Rückstand im Bohrgestänge zu entfernen und zu überprüfen, ob es Öl im Bohrgestänge gibt. Nach der Verbindung überprüfen Sie das Auswirkungsgerät.
3. Der Impaktor und die Bohrstange dürfen nicht in das Loch aufgehoben werden, um Unfälle zu verhindern. Bei der Bohrung hinunter das Loch, wenn Sie zu bohren aufhören möchten, sollten Sie die Luftzufuhr nicht zum Impaktor sofort stoppen. Sie sollten das Bohrgerät anheben und es durchbrennen und stoppen die Gasversorgung, wenn es nicht mehr Felsen und Felsenpulver im Loch gibt. , Hören Sie dann auf sich zu drehen.
