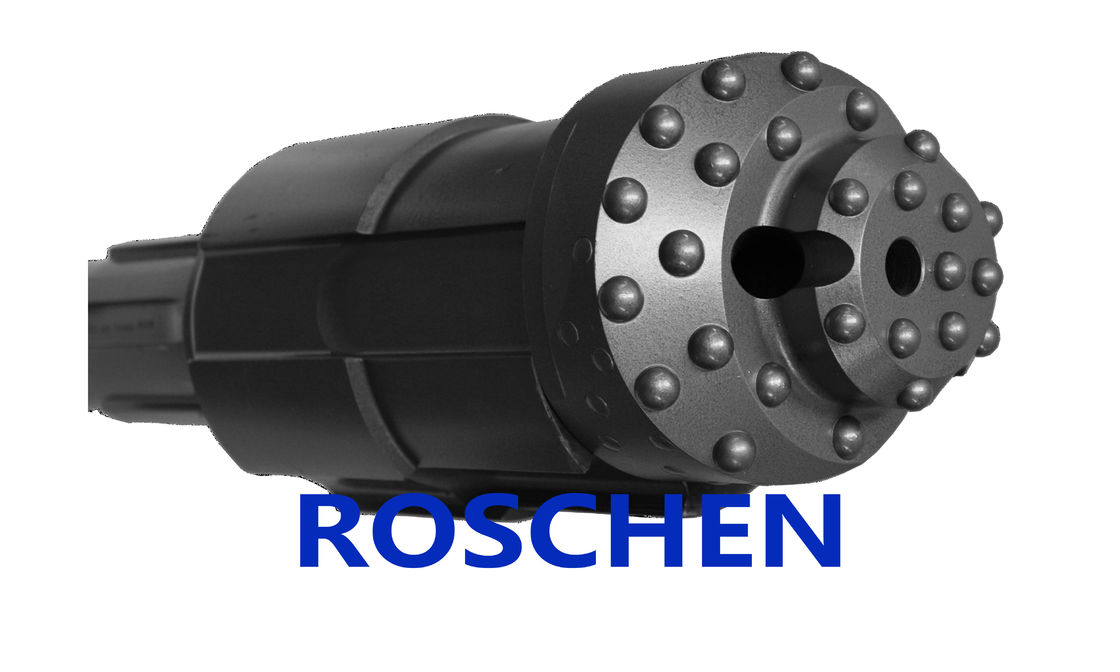

Exzenterüberbelastungsbohrung Tubex XL 165 verwendete für das Umkleiden von Förderungs-Systemen
Ods-SYSTEM Überbelastungs-Bohrungssystem
Roschens ODS-System ist ein nachgewiesenes zweiteiliges Exzenterüberbelastungs-Bohrungssystem, das für die simultane Bohrung und das Gehäuse von Löchern, durch instabile Bodenverhältnisse bestimmt ist.
Hauptmerkmale:
1. Verfügbar für das Umkleiden von Größen von 114mm (4 1/2“) für 273mm (¾ 10 ") einfachen zweiteiligen Entwurf Durchmessers für bessere Übertragung von Energie auf gebissenes Gesicht
2. optimale bohrende Leistung in den instabilen Bodenverhältnissen
3. Das Exzenterstückchen kann für Ersatz oder Erneuerung leicht und schnell zu entfernen
4." offen und geschlossen“ Anordnung innerhalb des Stückchenhalters also -nichts zuschließend, kann das Exzenterstückchen am Schließen verhindern
5. Das ODS-Stückchen hat einen positiven Versuchsentwurf, der Führer das Exzenterstückchen hilft und produziert ein geraderes Loch
Spezifikationen von ODEX-System | |||||||||
Umkleidendes Exzentersystem (Exzenterüberbelastungs-Bohrungs-System) | |||||||||
Art | Gehäuse Recom.Size (Millimeter) | Rohrschuh Min Inner Dias .of Durchmesser (Millimeter) D | Erweiterung von Durchmesser (Millimeter) C | DTH-HAMMER | Bohrgestänge | Teilnummer * | |||
Max.OD (a) | Min.ID (b) | Verbindungs-Faden | O.D. (Millimeter) | Schlüssel-Ebene (Millimeter) | |||||
ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8" Ausrichtung | 76 | 65 | ODEX90-DHD |
COP32 | ODEX90-COP | ||||||||
QL30 | ODEX90-QL30 | ||||||||
ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8" Ausrichtung | 76 | 65 | ODEX115-DHD |
COP44 | ODEX115-COP | ||||||||
SD4 | ODEX115-SD4 | ||||||||
QL40 | ODEX115-QL40 | ||||||||
Auftrag 40 | ODEX115-M40 | ||||||||
ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8" Ausrichtung | 89 | 65 | ODEX140-DHD |
COP54 | ODEX140-COP | ||||||||
SD5 | ODEX140-SD4 | ||||||||
QL50 | ODEX140-QL50 | ||||||||
Auftrag 50 | ODEX140-M50 | ||||||||
ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2“ Ausrichtung | 114 | 95 | ODEX165-DHD |
COP64 | ODEX165-COP | ||||||||
SD6 | ODEX165-SD6 | ||||||||
QL60 | ODEX165-QL60 | ||||||||
Auftrag 60 | ODEX165-M60 | ||||||||
ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2“ Ausrichtung | 114 | 95 | ODEX190-DHD |
COP64 | ODEX190-COP | ||||||||
SD6 | ODEX190-SD6 | ||||||||
QL60 | ODEX190-QL60 | ||||||||
Auftrag 60 | ODEX190-M60 | ||||||||
ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2“ Ausrichtung | 114 | 95 | ODEX240-DHD |
COP84 | ODEX240-COP | ||||||||
SD8 | ODEX240-SD8 | ||||||||
QL80 | ODEX240-QL80 | ||||||||
Auftrag 80 | ODEX240-M80 | ||||||||
ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2“ Ausrichtung | 114 | 95 | ODEX280-SD |
Numa100 | ODEX280-NU |
* Komplettsystem enthält gebissenen Halter, Exzenterstückchen und Sicherungsstifte. Andere Schaftarten verfügbar auf Anfrage
Der ODS ist ein überbelastungs-Bohrungssystem mit zwei Teilen Exzenter, dasfür die simultane Installation von Gehäusen bestimmt ist, um instabile Bodenverhältnisse zu stützen.
Der gebissene Halter wird in den Hammer gepasst, genauso wie ein herkömmliches Knopfstückchen sein würde.
Das Exzenterknopfstückchen wird in den gebissenen Halter mittels einer Doppeltes Stiftanordnung ‚Seloc‘ zugeschlossen, die entfernt werden kann, wenn das Stückchen auch nicht nachschleifen oder ersetzen muss.
Einzige Versorgung ROSCHEN verlegte Gehäuse, aber das System kann mit weniger teuren geschweißten Gehäusen auch benutzt werden, wenn das Gehäuse angefordert wird, im Loch gelassen zu werden.
Wenn das ODS-System zur erforderlichen Tiefe gebohrt worden ist, kann das Exzenterstückchen in seine konzentrische Position, indem man gegen den Rohrschuh und Gegen, 180 hochzieht Grad und das, Komplettsystem geschlossen werden, das vom Gehäuse drehend zurückgenommen wird.
Wenn erforderlich zu bohren ist dann möglich, an in Felsen unter Verwendung eines herkömmlichen Knopfstückchen eines Durchmessergleichgestellten zur Systemgröße.
Es ist wichtig, zu überprüfen, ob ein Stabilisator der korrekten Maße direkt hinter den Hammer in Position gebracht wird.
ROSCHEN stellt eine Strecke der gebissenen Halter, Exzenterstückchen, Rohrschuhe und Stabilisatoren her, um unsere ODS-Bohrungssysteme zu begleiten. Für weitere Produkteinzelheiten konsultieren Sie bitte unsere technischen Verkaufsbroschüren oder mit unserem Verkaufsteam für Unterstützung in Verbindung zu treten.
