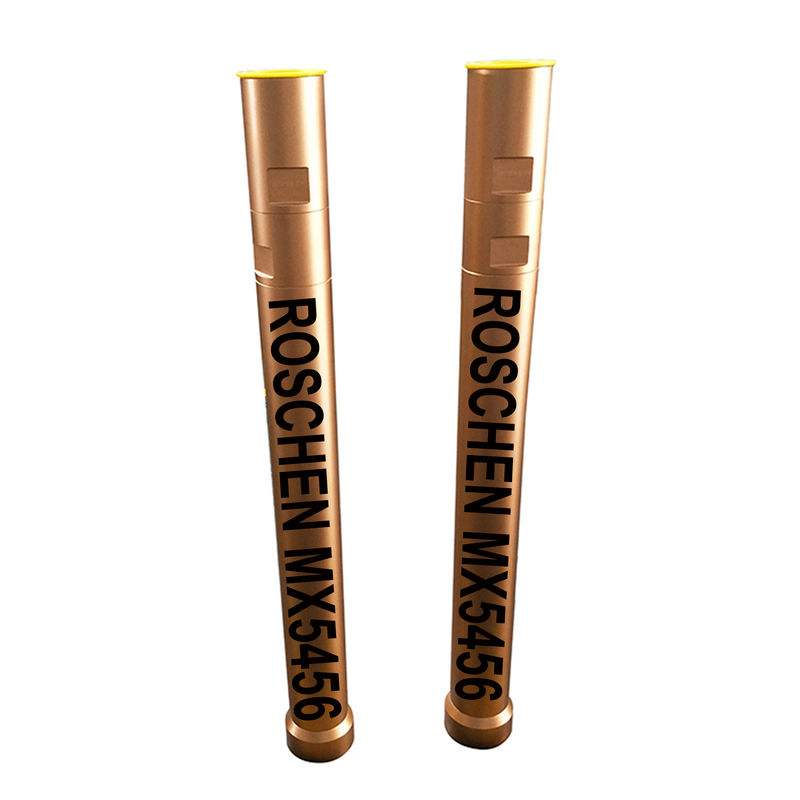

Roschen kann MX5456-Serie RC-Hammer herstellen, die einen guten Bohrer in Gold haben.
Der Mincon Xploration (MX) 5456 ist ein leistungsstarkes geologisches Probenahmewerkzeug, das einen problemlosen Betrieb in allen von Roschen hergestellten anspruchsvollen Bedingungen ermöglicht. Es bietet im Vergleich zu anderen Herstellern überlegene Durchdringungsraten mit extrem glatten Bohrungen und kontinuierlicher Probenahme. Wie alle Roschen DTH-Hämmer verfügt der MX über eine lange Lebensdauer über einen hervorragenden Betriebsdruck. Insgesamt ist das Werkzeug das Werkzeug, das Sie benötigen, um das Beste aus Ihrer gesamten Ausrüstung zu machen. Alle Roschen-Produkte werden im eigenen Haus hergestellt und alle Prozesse werden von Roschens erfahrener Konstruktionsabteilung gesteuert. Dies garantiert, dass die Qualität, die Sie erwarten, immer geliefert wird.
Hauptmerkmale und Vorteile:
. Patentiertes Montagesystem für feste interne Komponenten.
. Ein extrem stabiler Schaft mit kurzer Länge ermöglicht eine größere Energieübertragung zwischen Kolben und Bohrmeißel.
. Variable Futterhülsenlängen für unterschiedliche Bohrbedingungen.
. Einteiliges Probenröhrchen.
. Speziell wärmebehandelte Probenröhrchen mit überlegener Verschleißfestigkeit gegenüber unseren Mitbewerbern.
. Variable Bohrungen der Probenröhrchen ermöglichen dem Bauunternehmer eine größere Flexibilität beim Einrichten seines Werkzeugs.
. Gehärtete Verschleißmanschette für optimale Verschleißfestigkeit auch bei extremen Abriebbedingungen.
. Multi-Start-Gewinde an Backhead und Futter sorgen für einfaches An- und Abkuppeln des Hammers.
. Mit Metall besprühte Spannfutterhülse und Verschleißhülsenoptionen für höhere Verschleißfestigkeit bei Außenumlauf.
. Alle kritischen Bauteile werden unter strenger Kontrolle wärmebehandelt, um die Lebensdauer der Werkzeuge zu maximieren.
. Servicefreundlichkeit ohne spezielle Montage- oder Demontagewerkzeuge.
MX5456 RC-Hammer Technische Daten | ||
Spezifikationen | Metrisch | Kaiserliche |
Hammer-Außendurchmesser | 132 mm | 5,2 " |
Hammerlänge (weniger Bohrer) | 1165 mm | 45,9 " |
Backhead-Schlüssel, flache Größe | 100 mm | 4 ” |
Bohrer Schafttyp | MX5456 | |
Backhead-Thread | 4 1/2 ”Metzke | |
Bohrergrößenbereich | 137 mm - 146 mm | 5,4 "bis 5,75" |
Hammergewicht (weniger) | 77 Kgs | 170 lbs |
Maximales Bohrergewicht | 18,7 kg | 41,2 lbs |
Kolbengewicht | 19 Kgs | 41,9 lb |
Drehmoment aufholen | 5288–7050 NM | 3900-5200 FT Lbs |
Backhead Stand Off | 0,75 mm | 0,030 ” |
Empfohlenes Mindestluftpaket | 25,5 m³ / min bei 24,1 bar | 900 cfm @ 350 psi |
Liste der Einzelteile:
Artikel | Teil Nr | Beschreibung |
MX5456AS02 | MX5456 Hammer 4 1/2 "Metzke | |
1 | 1300-0850 | Interner Sicherungsring |
2 | MX5456AT11 | Adapterrohr 4.5 Metzke Pin |
3 | BS 228 | O-Ring (x 2) |
4 | BS 040 | O-Ring |
5 | MX5456SC01 | Airscreen |
6 | MX5456BH11 | Hinterer Kopf 4 ½ Metzke |
7 | 8406-0200-N8 | Ventildichtung prüfen |
8 | MX5456CV01 | Überprüfen Sie den Ventilkolben |
9 | MX5456SP01 | Ventilfeder prüfen |
10 | MX5456SM01 | Schminkring aus Stahl |
11 | MX5456LR01 | Sicherungsring |
12 | MX5456SS01 | Abstandshalter |
13 | MX5456ST01 | Probenröhrchen |
MX5456ST03 | Probenröhrchen | |
14 | BS230 | O-Ring |
fünfzehn | MX5456DR01 | Probenröhrchenhalterung |
16 | BS228 | O-Ring |
17 | BS237 | O-Ring (x 2) |
18 | BS042 | O-Ring |
19 | MX5456SR01 | Sitzring |
20 | MX5456IC01 | Innenzylinder |
21 | MX5456PN01 | Kolben |
22 | MX5456WS01 | Ärmel tragen |
23 | MX5456PR01 | Kolbenhaltering |
24 | MX5456BB01 | Aligner-Lagerbuchse |
25 | N7-102-4 | O-Ring (x 2) |
26 | 5456PIN | Bithaltestifte x 8 (Set) |
27 | MX5456CK11 | Futter |
Luftdrücke sind für Kompressoren angegeben, die auf Dichtungsniveau bei 20 ° C (68 ° F) arbeiten. Korrekturen des tatsächlichen Verdichtervolumens sollten vorgenommen werden, um Temperatur, Höhe und relative Luftfeuchtigkeit zu berücksichtigen.
DTH-Hämmer müssen ständig mit geeignetem Gesteinsbohröl versorgt werden, um die inneren Komponenten zu schützen und eine gute Luftdichtung zwischen den Laufflächen des Hammers für effizientes Bohren zu gewährleisten. Roschen empfiehlt die Verwendung von Roschen Losonsafe® Rock Drill Oil (RDO), um eine optimale Leistung zu gewährleisten und die Lebensdauer der internen Komponenten zu verlängern. Der korrekte Ölverbrauch hängt von der Luftmenge und den Luftbedingungen ab. Empfehlungen finden Sie in der nachstehenden Schmierplan. Beim Bohren unter nassen Bedingungen sollte die normale Menge verdoppelt werden. Beim Wechseln der Rohre sollten sichtbare Anzeichen von Öl um den Bohrerschaft und in den Rohrverbindungen vorhanden sein.
Bei der Verwendung von Gesteinsbohrölen auf Mineralölbasis ist der empfohlene Ölgrad von der Umgebungstemperatur und dem Betriebsdruck abhängig. Als Faustregel gilt, dass Gesteinsbohröl der Klasse ISO320 nach Möglichkeit verwendet werden sollte, da der Hammer ein Hochfrequenzwerkzeug ist. Wenn die Pumpe das Öl jedoch nicht unter kälteren Bedingungen pumpen kann, kann gemäß der Grafik ein niedrigerer Ölgrad verwendet werden unten.
Bohrer
Durchmesser | Gesichtstyp | Artikelnummer | Beschreibung | Nr. X Knopfdurchmesser (Zoll) | Probelöcher | Ungefähres Gewicht. | ||||
mm | Zoll | Äußere | Gesicht | Center | Kgs. | Lbs. | ||||
137 | 5 3/8 | Konkav | 5456137C10 | 5 3 / 8CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
137 | 5 3/8 | Harte Formation | 5456137H10 | 5 3 / 8HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
140 | 5 1/2 | Konkav | 5456140C10 | 5 1 / 2CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
140 | 5 1/2 | Zentrum abnehmen | 5456140D10 | 5 1 / 2DC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
140 | 5 1/2 | Harte Formation | 5456140H10 | 5 1 / 2HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
143 | 5 5/8 | Zentrum abnehmen | 5456143D10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
143 | 5 5/8 | Harte Formation | 5456143H10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
146 | 5 3/4 | Konkav | 5456146C10 | 5 3 / 4CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
146 | 5 3/4 | Zentrum abnehmen | 5456146D10 | 5 3/4 MX5456DC BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
146 | 5 3/4 | Harte Formation | 5456146H10 | 5 3 / 4HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
152 | 6 | Harte Formation | 5456152H10 | 6 HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 18 | 39,7 |
165 | 6 1/2 | Zentrum abnehmen | 5456165C01 | 6 1/2 MX5456 Kragenbit | 8 * 5/8 | 4 * 9/16 | 4 * 1/2 | 2 | 18 | 39,7 |
190 | 7 1/2 | Zentrum abnehmen | 5456190C10 | 7 1/2 MX5456 Kragenstück | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44.1 |
200 | 8 | Zentrum abnehmen | 5456200C10 | 8 "MX5456 Kragenbit | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44.1 |
