Rückzirkulations-Hammer
>
|
| Herkunftsort | CHINA |
| Markenname | ROSCHEN |
| Zertifizierung | ISO |
| Modellnummer | MX5456 |

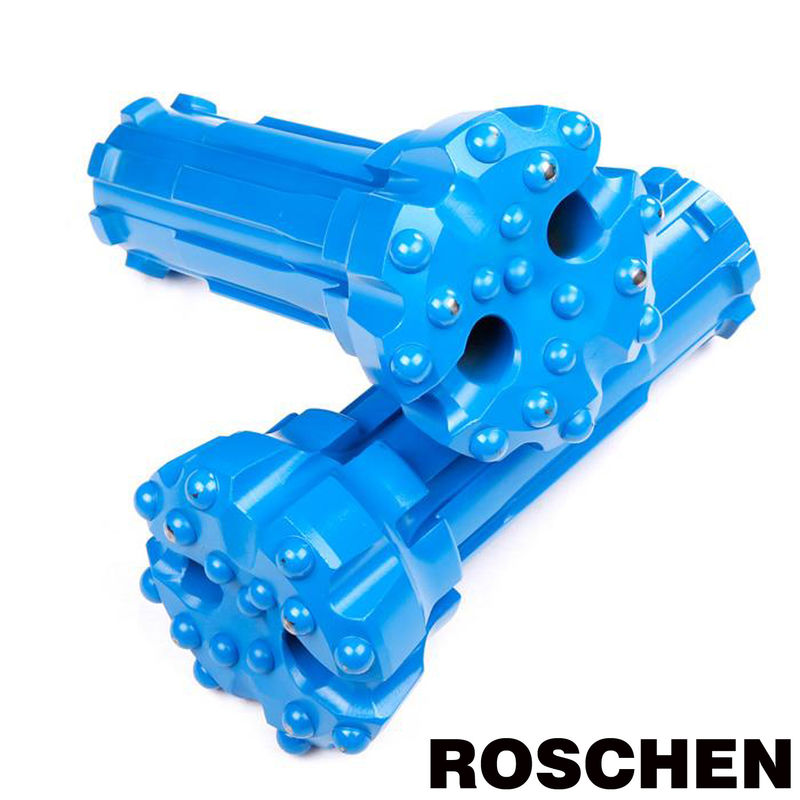

Mineral Exploration Drilling Reverse Circulation Hammer 4 1/2" Metzke-Gewinde
Reverse Circulation Hammer Einführung
Der Reverse Circulation Hammer muss ständig mit geeignetem Gesteinsbohröl versorgt werden, um die internen Komponenten zu schützen und für eine gute Luftabdichtung zwischen den Laufflächen des Hammers für effizientes Bohren zu sorgen.Roschen empfiehlt die Verwendung von Roschen Lossonsafe® Rock Drill Oil (RDO), um eine optimale Leistung aufrechtzuerhalten und die Lebensdauer der internen Komponenten zu verlängern.Der richtige Ölverbrauch ist abhängig von der Luftmenge und den Bedingungen.Empfehlungen entnehmen Sie bitte dem nachstehenden Schmierdiagramm.Beim Bohren bei Nässe sollte die normale Menge verdoppelt werden.Beim Wechseln der Rohre sollte rund um den Bohrerschaft und in den Rohrverbindungen sichtbares Öl sichtbar sein.
Bei der Verwendung von Gesteinsbohrölen auf Mineralölbasis hängt die empfohlene Ölsorte von der Umgebungstemperatur und dem Betriebsdruck ab.Als Faustregel sollte nach Möglichkeit Gesteinsbohröl der Klasse ISO320 verwendet werden, da der Hammer ein Hochfrequenzwerkzeug ist. Wenn die Pumpe das Öl jedoch bei kälteren Bedingungen nicht pumpen kann, kann eine niedrigere Ölsorte gemäß der Grafik verwendet werden unter.
Vorteile des Reverse-Circulation-Hammers:
1) Blockierungsfrei: Unsere Imlochhämmer der S-Serie gewährleisten nachweislich eine extrem geringe Blockierungsrate während der Arbeit.
2) Hohe Effizienz: Die Brunnenbohrausrüstung hat eine größere Schlagfrequenz und ein höheres Drehmoment und gewährleistet so ein schnelleres Eindringen.Im Vergleich zu anderen kann die Effizienz um 10 % verbessert werden.
3) Längere Lebensdauer: Alle Oberflächen des DTH-Hammers und der Bits werden durch Anti-Reibungs- und Intensivierungstechnologie behandelt.Beim Einsatz in Tieflochbohrarbeiten kann es 5000 Meter oder mehr erreichen.
| MX5456 RC-Hammer Technische Daten | ||
| Spezifikationen | Metrisch | Kaiserliche |
| Außendurchmesser des Hammers | 132mm | 5,2" |
| Hammerlänge (weniger Bohrer) | 1165mm | 45,9" |
| Hinterkopfschlüssel, flache Größe | 100mm | 4” |
| Bohrerschafttyp | MX5456 | |
| Backhead-Thread | 4 1/2" Metzke | |
| Bohrergrößenbereich | 137mm - 146mm | 5,4" - 5,75" |
| Hammergewicht (weniger Bit) | 77 kg | 170 Pfund |
| Maximales Bohrergewicht | 18,7 kg | 41,2 Pfund |
| Kolbengewicht | 19 kg | 41,9 Pfund |
| Drehmoment aufbauen | 5288-7050 NM | 3900-5200 ft Pfund |
| Hinterkopf abheben | 0,75 mm | 0,030" |
| Empfohlenes Mindestluftpaket | 25,5 m3/min bei 24,1 Bar | 900 cfm bei 350 psi |
Liste der Einzelteile:
| Artikel | Teile-Nr | Beschreibung |
| MX5456AS02 | MX5456 Hammer 4 1/2" Metzke | |
| 1 | 1300-0850 | Interner Sicherungsring |
| 2 | MX5456AT11 | Adapterrohr 4,5 Metzke Pin |
| 3 | BS228 | O-Ring (x 2) |
| 4 | BS040 | O-Ring |
| 5 | MX5456SC01 | Luftschirm |
| 6 | MX5456BH11 | Rückenkopf 4 ½ Metzke |
| 7 | 8406-0200-N8 | Ventildichtung prüfen |
| 8 | MX5456CV01 | Ventilstößel prüfen |
| 9 | MX5456SP01 | Ventilfeder prüfen |
| 10 | MX5456SM01 | Schminkring aus Stahl |
| 11 | MX5456LR01 | Sicherungsring |
| 12 | MX5456SS01 | Abstandshalter |
| 13 | MX5456ST01 | Probenröhrchen |
| MX5456ST03 | Probenröhrchen | |
| 14 | BS230 | O-Ring |
| fünfzehn | MX5456DR01 | Halterung für Probenröhrchen |
| 16 | BS228 | O-Ring |
| 17 | BS237 | O-Ring (x 2) |
| 18 | BS042 | O-Ring |
| 19 | MX5456SR01 | Sitzring |
| 20 | MX5456IC01 | Innerer Zylinder |
| 21 | MX5456PN01 | Kolben |
| 22 | MX5456WS01 | Ärmel tragen |
| 23 | MX5456PR01 | Kolbenhaltering |
| 24 | MX5456BB01 | Aligner-Lagerbuchse |
| 25 | N7-102-4 | O-Ring (x 2) |
| 26 | 5456PIN | Bit-Haltestifte x 8 (Satz) |
| 27 | MX5456CK11 | Futter |
Verwendung des Rückwärtszirkulationshammers
