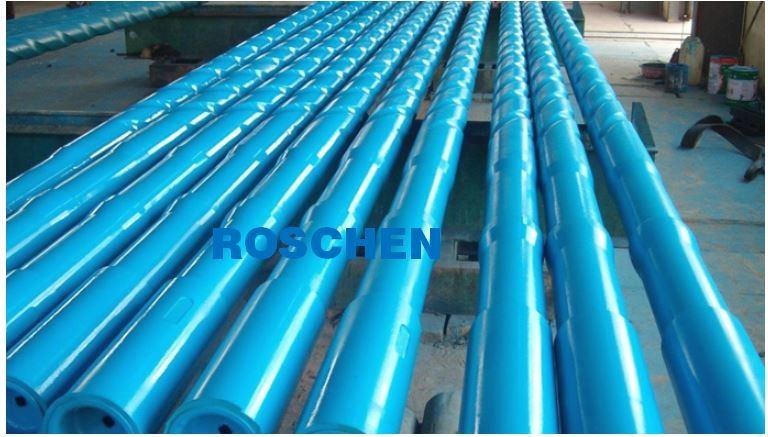

Spiralbohrer-Bohrgerät-Krägen
Spiralbohrer-Krägen
Der gewundene Schnitt wird einem Bohrgerätkragen hinzugefügt, um die Wahrscheinlichkeit des differenzialen Wand-Haftens zu verhindern, indem man Wandkontakt zwischen dem Bohrgerätkragen und der Wand des Lochs verringert. Die windenden Anfänge 22" von der Unterseite der Belegpause oder 79" vom Kastenende und -enden 30" vom Stiftende. Das Hinzufügen des Windens Bohrgerätkrägen verringert das Gewicht um ungefähr 4%.
Test-Bohrgerät-Kragen 4,750" InterDril gewundener wohler Strecke 2 x 45,00 lb/ft pH 6
Spezifikation | Werkzeug-Gelenk-/Verbindungs-Spezifikationen | ||||
Nominales Od | 4 3/4" (4,75") | Verbindung | PH6 | Biegungs-Spannungsverhältnis | |
Nominale Identifikation | 2,25" | Od | 4 3/4" (4,75") | Identifikation | 2,563" |
Stahlsorte | AISI 4145H änderte | Justiertes Gewicht | 45,1 lb/ft | Durchschnittslänge | 31,00 ft |
Nominales Wandgewicht | 45.00# | Dehnfestigkeit | 362,000lbs | Dreh- Stärke | |
Nominale Wandstärke | Minimum bildet Drehmoment | 6500 Ib/ft | Maximum bilden Drehmoment | 8800 lb/ft | |
Antrieb-Größe | 2,125" | Flüssige Verschiebung | Flüssige Kapazität | ||
IPC | Kein | Beleg-Pause | Speziell | Aufzugs-Pause | Speziell |
Pin Length | n/a | Kontrollkriterien | NS-2 | ||
Kasten-Länge | n/a | ||||
Durchschnittsgewicht pro Gelenk | 1398lbs (635kgs) | ||||
Herstellungskriterien | API Spec 7-1 |
InterDril-Spiralbohrer-Kragen 4,750" Strecke 2 x 45,00 lb/ft WT38
Spezifikation | Werkzeug-Gelenk-/Verbindungs-Spezifikationen | ||||
Nominales Od | 4 3/4" (4,75") | Verbindung | WT38 | Biegungs-Spannungsverhältnis | 1,42 |
Nominale Identifikation | 2,25" | Od | 4 3/4" (4,75") | Identifikation | 2,563" |
Stahlsorte | AISI 4145H änderte | Justiertes Gewicht | 45,1 lb/ft | Durchschnittslänge | 31,00 ft |
Nominales Wandgewicht | 45.00# | Dehnfestigkeit | 846,000lbs | Dreh- Stärke | 32000 |
Nominale Wandstärke | Minimum bildet Drehmoment | 9000 Ib/ft | Maximum bilden Drehmoment | ||
Antrieb-Größe | 2,125" | Flüssige Verschiebung | Flüssige Kapazität | ||
IPC | Kein | Kontrollkriterien | NS-2 | ||
Pin Length | n/a | ||||
Kasten-Länge | n/a | ||||
Durchschnittsgewicht pro Gelenk | 1398lbs (635kgs) | ||||
Herstellungskriterien | API Spec 7-1 |
InterDril-Spiralbohrer-Kragen 4,750" 45,00 Strecke 2 lb/ft NC38
Spezifikation | Werkzeug-Gelenk-/Verbindungs-Spezifikationen | ||||
Nominales Od | 4 3/4" (4,75") | Verbindung | NC38 | Biegungs-Spannungsverhältnis | 1,42 |
Nominale Identifikation | 2,25" | Od | 4 3/4" (4,75") | Identifikation | 2,563" |
Stahlsorte | AISI 4145H änderte | Justiertes Gewicht | 45,1 lb/ft | Durchschnittslänge | 31,00 ft |
Nominales Wandgewicht | 45.00# | Dehnfestigkeit | 725,000lbs | Dreh- Stärke | 32000 |
Nominale Wandstärke | Minimum bildet Drehmoment | 8790Ib/ft | Maximum bilden Drehmoment | ||
Antrieb-Größe | 2,125" | Beleg-Pause | Ja | Aufzugs-Pause | Ja |
IPC | Kein | Flüssige Verschiebung | 0,815 Gal/ft | Flüssige Kapazität | |
Pin Length | n/a | Kontrollkriterien | NS-2 | ||
Kasten-Länge | n/a | ||||
Durchschnittsgewicht pro Gelenk | 1398lbs (635kgs) | ||||
Herstellungskriterien | API Spec 7/NS-1 | ||||
Bohrgerät-Kragen-Kapazitäten | |||||
Querschnitt-Bereichs-Körper (im ²) | 13,744 | ||||
Querschnitt-Bereich Od (im ²) | 17,721 | ||||
Querschnitt-Bereich Identifikation (im ²) | 3,976 | ||||
Widerstandsmoment (im ³) | 11,769 | ||||
Polarer Widerstandsmoment (im ³) | 19,984 |
JSH-Spiralbohrer-Kragen 4,750" Strecke 2 x 49,79 lb/ft NC38
Spezifikation | Werkzeug-Gelenk-/Verbindungs-Spezifikationen | ||||
Nominales Od | 4 3/4" (4,75") | Verbindung | NC38 | Biegungs-Spannungsverhältnis | 2,217 |
Nominale Identifikation | 2 1/4" (2,25") | Od | 4 3/4" (4,75") | Identifikation | 2,25" |
Stahlsorte | AISI 4145H änderte | Justiertes Gewicht | 49,79 lb/ft | Durchschnittslänge | 31,00 ft |
Nominales Wandgewicht | Dehnfestigkeit | 625,000lbs | Dreh- Stärke | 17500 | |
Nominale Wandstärke | Minimum bildet Drehmoment | 8790Ib/ft | Maximum bilden Drehmoment | 11000 | |
Antrieb-Größe | 2,125" | Beleg-Pause | Ja | Aufzugs-Pause | Nein |
IPC | Kein | Flüssige Verschiebung | Flüssige Kapazität | ||
Pin Length | n/a | Kontrollkriterien | NS-2 | ||
Kasten-Länge | n/a | ||||
Durchschnittsgewicht pro Gelenk | 1543lbs (700kgs) | ||||
Herstellungskriterien | API Spec 7/NS-1 | ||||
Bohrgerät-Kragen-Kapazitäten | |||||
Querschnitt-Bereichs-Körper (im ²) | 13,744 | ||||
Querschnitt-Bereich Od (im ²) | 17,721 | ||||
Querschnitt-Bereich Identifikation (im ²) | 3,976 | ||||
Widerstandsmoment (im ³) | 9,992 | ||||
Polarer Widerstandsmoment (im ³) | 19,984 |
InterDril-Spiralbohrer-Kragen 6,500" Strecke 2 x 87,35 lb/ft NC50
Spezifikation | Werkzeug-Gelenk-/Verbindungs-Spezifikationen | ||||
Nominales Od | 6 1/2“ (6,5") | Verbindung | NC50 | Biegungs-Spannungsverhältnis | 2,03 |
Nominale Identifikation | 2 13/16" (2,8125") | Od | 6 1/2“ (6,5") | Identifikation | 2 13/16" (2,8125") |
Stahlsorte | AISI 4145H änderte | Justiertes Gewicht | 87,35 lb/ft | Durchschnittslänge | 31,00 ft |
Nominales Gewicht | 87.00# | Dehnfestigkeit | 1392400lbs | Dreh- Stärke | 52000 |
Nominale Wandstärke | 1,844" | Minimum bildet Drehmoment | 29700Ib/ft | Maximum bilden Drehmoment | 32000 lb/ft |
Antrieb-Größe | 2 11/16" (2,6875") | Beleg-Pause | Ja | Aufzugs-Pause | Nein |
IPC | Kein | Flüssige Verschiebung | 1.33Gal/ft | Flüssige Kapazität | 0,32 Gal/ft |
Pin Length | n/a | Kontrollkriterien | NS-2 | ||
Kasten-Länge | n/a | ||||
Durchschnittsgewicht pro Gelenk | 1543lbs (700kgs) | ||||
Herstellungskriterien | API Spec 7/NS-1 | ||||
Bohrgerät-Kragen-Kapazitäten | |||||
Querschnitt-Bereichs-Körper (im ²) | 26,97 | ||||
Querschnitt-Bereich Od (im ²) | 33,183 | ||||
Querschnitt-Bereich Identifikation (im ²) | 6,213 | ||||
Widerstandsmoment (im ³) | 26,016 | ||||
Polarer Widerstandsmoment (im ³) | 52,032 |
JSH-Spiralbohrer-Kragen 6,500" Strecke 2 x 87,35 lb/ft NC50
Spezifikation | Werkzeug-Gelenk-/Verbindungs-Spezifikationen | ||||
Nominales Od | 6 1/2“ (6,5") | Verbindung | NC50 | Biegungs-Spannungsverhältnis | 2,242 |
Nominale Identifikation | 2 13/16" (2,8125") | Od | 6 1/2“ (6,5") | Identifikation | 2 13/16" (2,8125") |
Stahlsorte | AISI 4145H änderte | Justiertes Gewicht | 87,35 lb/ft | Durchschnittslänge | 31,00 ft |
Nominales Gewicht | 86.79# | Dehnfestigkeit | 1259311lbs | Dreh- Stärke | 51823 |
Nominale Wandstärke | 1,844" | Minimum bildet Drehmoment | 29445Ib/ft | Maximum bilden Drehmoment | 32389 lb/ft |
Antrieb-Größe | 2 11/16" (2,6875") | Beleg-Pause | Ja | Aufzugs-Pause | Nein |
IPC | Kein | Flüssige Verschiebung | 1.33Gal/ft | Flüssige Kapazität | 0,32 Gal/ft |
Pin Length | n/a | Kontrollkriterien | NS-2 | ||
Kasten-Länge | n/a | ||||
Durchschnittsgewicht pro Gelenk | 2708lbs (1231kgs) | ||||
Herstellungskriterien | API Spec 7/NS-1 | ||||
Bohrgerät-Kragen-Kapazitäten | |||||
Querschnitt-Bereichs-Körper (im ²) | 26,97 | ||||
Querschnitt-Bereich Od (im ²) | 33,183 | ||||
Querschnitt-Bereich Identifikation (im ²) | 6,213 | ||||
Widerstandsmoment (im ³) | 26,016 | ||||
Polarer Widerstandsmoment (im ³) | 52,032 |
VAM-Bohrungs-Spiralbohrer-Kragen 6,500" Strecke 2 x 87,35 lb/ft NC50
Spezifikation | Werkzeug-Gelenk-/Verbindungs-Spezifikationen | ||||
Nominales Od | 6 1/2“ (6,5") | Verbindung | NC50 | Biegungs-Spannungsverhältnis | 2,03 |
Nominale Identifikation | 2 13/16" (2,8125") | Od | 6 1/2“ (6,5") | Identifikation | 2 13/16" (2,8125") |
Stahlsorte | AISI 4145H änderte | Justiertes Gewicht | 87,35 lb/ft | Durchschnittslänge | 31,00 ft |
Nominales Gewicht | 87.00# | Dehnfestigkeit | 1392400lbs | Dreh- Stärke | 52500 |
Nominale Wandstärke | 1,844" | Minimum bildet Drehmoment | 29700Ib/ft | Maximum bilden Drehmoment | 32000 lb/ft |
Antrieb-Größe | 2 11/16" (2,6875") | Beleg-Pause | Ja | Aufzugs-Pause | Ja |
IPC | Kein | Flüssige Verschiebung | 1.33Gal/ft | Flüssige Kapazität | 0,32 Gal/ft |
Pin Length | n/a | Kontrollkriterien | NS-2 | ||
Kasten-Länge | n/a | ||||
Durchschnittsgewicht pro Gelenk | 2708lbs (1231kgs) | ||||
Herstellungskriterien | API Spec 7/NS-1 | ||||
Bohrgerät-Kragen-Kapazitäten | |||||
Querschnitt-Bereichs-Körper (im ²) | 26,97 | ||||
Querschnitt-Bereich Od (im ²) | 33,183 | ||||
Querschnitt-Bereich Identifikation (im ²) | 6,213 | ||||
Widerstandsmoment (im ³) | 26,016 | ||||
Polarer Widerstandsmoment (im ³) | 52,032 |
JSH-Spiralbohrer-Kragen 8,000" x 120,00 lb/ft 6 5/8" REG Range 2
Spezifikation | Werkzeug-Gelenk-/Verbindungs-Spezifikationen | ||||
Nominales Od | 8" (8") | Verbindung | 6 5/8" API Regular | Biegungs-Spannungsverhältnis | 2,6 |
Nominale Identifikation | 2 13/16" (2,8125") | Od | 8" (8") | Identifikation | 2 13/16" (2,8125") |
Stahlsorte | AISI 4145H änderte | Justiertes Gewicht | 122,38 lb/ft | Durchschnittslänge | 31,00 ft |
Nominales Gewicht | 120# | Dehnfestigkeit | 1683400lbs | Dreh- Stärke | 78700 |
Nominale Wandstärke | Minimum bildet Drehmoment | 49200Ib/ft | Maximum bilden Drehmoment | 54100 lb/ft | |
Antrieb-Größe | 2 11/16" (2,6875") | Beleg-Pause | Ja | Aufzugs-Pause | Nein |
IPC | Kein | Flüssige Verschiebung | Flüssige Kapazität | ||
Pin Length | n/a | Kontrollkriterien | NS-2 | ||
Kasten-Länge | n/a | ||||
Durchschnittsgewicht pro Gelenk | 3793lbs (1720kgs) | ||||
Herstellungskriterien | API Spec 7/NS-1 | ||||
Bohrgerät-Kragen-Kapazitäten | |||||
Querschnitt-Bereichs-Körper (im ²) | 44,053 | ||||
Querschnitt-Bereich Od (im ²) | 50,265 | ||||
Querschnitt-Bereich Identifikation (im ²) | 6,213 | ||||
Widerstandsmoment (im ³) | 49,498 | ||||
Polarer Widerstandsmoment (im ³) | 98,995 |
Subdrill-Spiralbohrer-Kragen 8,000" x 144,00 lb/ft 6 5/8" REG Range 2
Spezifikation | Werkzeug-Gelenk-/Verbindungs-Spezifikationen | ||||
Nominales Od | 8" (8") | Verbindung | 6 5/8" API Regular | Biegungs-Spannungsverhältnis | 2,3 |
Nominale Identifikation | 2 13/16" (2,8125") | Od | 8" (8") | Identifikation | 2 13/16" (2,8125") |
Stahlsorte | AISI 4145H änderte | Justiertes Gewicht | 144 lb/ft | Durchschnittslänge | 31,00 ft |
Nominales Gewicht | 144# | Dehnfestigkeit | 1834500lbs | Dreh- Stärke | 85500 lb/ft |
Nominale Wandstärke | Empfohlen bilden Sie Drehmoment | 8790 Ib/ft | Maximum bilden Drehmoment | ||
Antrieb-Größe | 2 11/16" (2,6875") | Beleg-Pause | Ja | Aufzugs-Pause | Ja |
IPC | Kein | Flüssige Verschiebung | Flüssige Kapazität | ||
Pin Length | n/a | Kontrollkriterien | NS-2 | ||
Kasten-Länge | n/a | ||||
Durchschnittsgewicht pro Gelenk | 4464lbs (2029kgs) | ||||
Herstellungskriterien | API Spec 7 | ||||
Bohrgerät-Kragen-Kapazitäten | |||||
Querschnitt-Bereichs-Körper (im ²) | |||||
Querschnitt-Bereich Od (im ²) | |||||
Querschnitt-Bereich Identifikation (im ²) | |||||
Widerstandsmoment (im ³) | |||||
Polarer Widerstandsmoment (im ³) |
VAM-Bohrungs-Spiralbohrer-Kragen 8,000" x 144,00 lb/ft 6 5/8" REG Range 2
Spezifikation | Werkzeug-Gelenk-/Verbindungs-Spezifikationen | ||||
Nominales Od | 8" (8") | Verbindung | 6 5/8" API Regular | Biegungs-Spannungsverhältnis | 2,3 |
Nominale Identifikation | 2 13/16" (2,8125") | Od | 8" (8") | Identifikation | 2 13/16" (2,8125") |
Stahlsorte | AISI 4145H änderte | Justiertes Gewicht | 149,6 lb/ft | Durchschnittslänge | 31,00 ft |
Nominales Gewicht | 144# | Dehnfestigkeit | 1834500 lbs | Dreh- Stärke | 85500 lb/ft |
Nominale Wandstärke | Empfohlen bilden Sie Drehmoment | 53300 Ib/ft | Maximum bilden Drehmoment | ||
Antrieb-Größe | 2 11/16" (2,6875") | Beleg-Pause | Ja | Aufzugs-Pause | Ja |
IPC | Kein | Flüssige Verschiebung | Flüssige Kapazität | ||
Pin Length | n/a | Kontrollkriterien | NS-2 | ||
Kasten-Länge | n/a | ||||
Durchschnittsgewicht pro Gelenk | 4638 lbs (2029kgs) | ||||
Herstellungskriterien | API Spec 7 | ||||
Bohrgerät-Kragen-Kapazitäten | |||||
Querschnitt-Bereichs-Körper (im ²) | |||||
Querschnitt-Bereich Od (im ²) | |||||
Querschnitt-Bereich Identifikation (im ²) | |||||
Widerstandsmoment (im ³) | 49,498 | ||||
Polarer Widerstandsmoment (im ³) |
JSH-Spiralbohrer-Kragen 8,250" x 130,50 lb/ft JSH 6 5/8" REG Range 2
Spezifikation | Werkzeug-Gelenk-/Verbindungs-Spezifikationen | ||||
Nominales Od | 8 1/4" (8,25") | Verbindung | 6 5/8" API Regular | Biegungs-Spannungsverhältnis | 3,211 |
Nominale Identifikation | 2 13/16" (2,8125") | Od | 8 1/4" (8,25") | Identifikation | 2 13/16" (2,8125") |
Stahlsorte | AISI 4145H änderte | Justiertes Gewicht | 130,5 lb/ft | Durchschnittslänge | 31,00 ft |
Nominales Gewicht | Dehnfestigkeit | 1683400 lbs | Dreh- Stärke | 78700 lb/ft | |
Nominale Wandstärke | Empfohlen bilden Sie Drehmoment | 53300 Ib/ft | Maximum bilden Drehmoment | 55630 | |
Antrieb-Größe | 2 11/16" (2,6875") | Beleg-Pause | Ja | Aufzugs-Pause | Nein |
IPC | Kein | Flüssige Verschiebung | 2,32 US Gal/ft begrenzt | Flüssige Kapazität | 0,32 |
Pin Length | n/a | Kontrollkriterien | NS-2 | ||
Kasten-Länge | n/a | ||||
Durchschnittsgewicht pro Gelenk | 4045 lbs (1834kgs) | ||||
Herstellungskriterien | API Spec 7 | ||||
Bohrgerät-Kragen-Kapazitäten | |||||
Querschnitt-Bereichs-Körper (im ²) | 47,244 | ||||
Querschnitt-Bereich Od (im ²) | 53,456 | ||||
Querschnitt-Bereich Identifikation (im ²) | 6,213 | ||||
Widerstandsmoment (im ³) | 54,382 | ||||
Polarer Widerstandsmoment (im ³) | 54,382 |
JSH-Spiralbohrer-Kragen 9,500" x 160,82 lb/ft 7 5/8" REG Range 2
Spezifikation | Werkzeug-Gelenk-/Verbindungs-Spezifikationen | ||||
Nominales Od | 9 1/2“ (8,5") | Verbindung | 7 5/8" API Regular | Biegungs-Spannungsverhältnis | 3,061 |
Nominale Identifikation | 3" (3") | Od | 9 1/2“ (9,5") | Identifikation | 3" (3") |
Stahlsorte | AISI 4145H änderte | Justiertes Gewicht | 160,82 lb/ft | Durchschnittslänge | 31,00 ft |
Nominales Gewicht | Dehnfestigkeit | 2459,066 lbs | Dreh- Stärke | 132036 lb/ft | |
Nominale Wandstärke | 3,250" | Empfohlen bilden Sie Drehmoment | 53300 Ib/ft | Maximum bilden Drehmoment | 90775 |
Antrieb-Größe | 2,875" | Beleg-Pause | Ja | Aufzugs-Pause | Ja |
IPC | Kein | Flüssige Verschiebung | 2,86 US Gal/ft begrenzt | Flüssige Kapazität | 0,37 |
Pin Length | n/a | Kontrollkriterien | NS-2 | ||
Kasten-Länge | n/a | ||||
Durchschnittsgewicht pro Gelenk | 4985lbs (2261kgs) | ||||
Herstellungskriterien | API Spec 7 | ||||
Bohrgerät-Kragen-Kapazitäten | |||||
Querschnitt-Bereichs-Körper (im ²) | 63,814 | ||||
Querschnitt-Bereich Od (im ²) | 70,882 | ||||
Querschnitt-Bereich Identifikation (im ²) | 7,069 | ||||
Widerstandsmoment (im ³) | 83,336 | ||||
Polarer Widerstandsmoment (im ³) | 166,671 |
Kurze antimagnetische Bohrgerätkrägen (SNMDCs):
SNMDCs werden zwischen einem Schlammmotor und einem Schlammkragen verwendet, um magnetische Störung vom folgenden zu neutralisieren.
Verbindungen
Alle Verbindungen werden zu API Spec 7-2 Anforderungen Präzision-maschinell bearbeitet. API-Entlastungsnutstift und bohren zurück Kastenentspannung sind verfügbar auf Anfrage. Fadenwurzeln werden kalt-gearbeitet, um einen größeren Widerstand zu leisten, um zu ermüden. Auf den Befehl, der sind alle Röhren ist, Verbindungen das Phosphat, das beschichtet wird, um das Abreiben während des Makes-up herabzusetzen und Fadenspeichermittel wird angewendet. Fadenschutze sind installiert, um ausreichenden gemeinsamen Schutz während des Versandes sicherzustellen.
Antimagnetische Bohrgerät-Krägen
Sind röhrenförmige antimagnetische Bohrgerätkrägen des Befehls ein integrales Hochleistungsgelenk, die aus einer festen Stange des Austenitedelstahls hergestellt werden. Unsere antimagnetischen Bohrgerätkrägen werden mit einer Arbeitsflächeendzustand geliefert.
Alle antimagnetischen Krägen sind heiß/Kälte arbeiteten, um sie mit den notwendigen mechanischen Eigenschaften zu versehen. Die Stangen dann trepanned, werden brenzlige Stelle kontrolliert und maschinell bearbeitet. Eine interne gebohrte Behandlung wird am in voller Länge durchgeführt, um den richtigen zusammenpressenden Status des Innendurchmessers zu erzielen.
Dieses versieht den Kragen mit optimalem Widerstand zum Spannungskorrosionsknacken. Alle unsere Bohrgerätkrägen werden in Übereinstimmung mit API-Spezifikt. 7 hergestellt, Q1 und empfohlener Praxis 7G, wie anwendbar.
Bohrgerät-Krägen in Bohrungsanwendung
Bohrgerätkrägen spielen eine wesentliche Rolle im Bohrprozess. Wegen der strukturellen Eigenschaften, Bohrgerätkrägen Gewicht für kann die Bohrung Zweck zur Verfügung stellen, der einer und die vorderste Spezialität des Bohrgerätkragens ist. Schwerkraft arbeitet an einigen Bohrgerätkrägen, um genügend abwärts Kraft anzubieten, die benötigt wird, um Rock mit dem Bohrer zu brechen.
Abgesehen von der Lieferung des Gewichts auf dem Stückchen (WOB), funktionieren Bohrgerätkrägen auch als Stoßdämpfer, um die Erschütterung und das Rütteln zu befeuchten, wenn Bohrung stattfindet. Auf diese Art kann der Bohrprozess in einer viel ausgeglichenen Lage durchgeführt werden.
Drittens lässt das Vorhandensein der Bohrgerätkrägen die Rohrleitungen im dehnbaren Zustand, während Garantien die Starrheit der Bohrgerätschnur unter großer Kompression bleiben. So werden die Bohrgerät-Leistungsfähigkeit und die Qualität erheblich verbessert.
Zusätzlich zu den oben genannten Anwendungen können Bohrgerätkrägen helfen, die Richtung der unteren Lochversammlung zu steuern, das Problem der Lochabweichung vermeiden und die Leistung der Bohrung erhöhen.
Zu mehr Information treten Sie bitte in Verbindung:
Skype: ROSCHEN.TOOL, ROSCHEN_GROUP
WeChat: +86-137 6419 5009; +86-135 8585 5390
WhatsApp: +86-137 6419 5009; +86-135 8585 5390
E-Mail: roschen@roschen.com; roschen@roschen.net
Website: http://www.roschen.com; http://www.roschen.net
Kontaktieren Sie uns jederzeit
