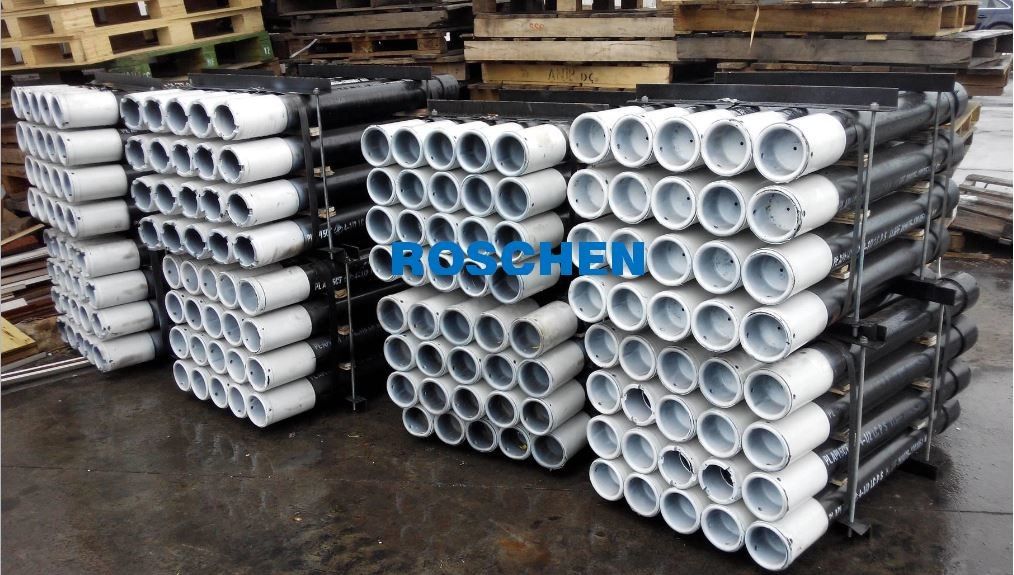

Mantelrohr und umgekippter Schläuche
Ein Mantelrohr ist selten das Produktrohr und wird einfach verwendet, um eine Bohrung zu schaffen. Diese Art des Rohres ist allgemein am verwendetsten, Versorgungsleitungen über kurzen Entfernungen zu schützen. Das Mantelrohr wird in Abschnitte installiert sein und zusammen sofort vor Installation dann geschweißt werden oder verlegt möglicherweise.
Der Durchmesser eines Mantelrohrs ist normalerweise zwischen 4 bis 55 Zoll im Durchmesser, obgleich es erfolgreiche Installationen von den Mantelrohren gegeben hat, die im Durchmesser so groß sind wie 150 Zoll.
1,315" X 1,80 lb/ft Multiseal ROS-PS-8
Spezifikation | ||
Nominales Schlauch-Od | 1,315" | |
Antrieb-Größe | 0,955" | |
Stahlsorte | L-80 | |
Nominales Gewicht | 1.80lb/ft | |
Nominale Wandstärke | 0,133" | |
Nominale Identifikation | 1,049" | |
Verbindungs-Länge | LP-langer Pin Lbs-langer Kasten Lbs Minimum=LP-0.18“ |
|
Verbindung bilden Verlust | 2,23" | |
Herstellungskriterien | API 5CT | |
Schlauchkapazitäten | ||
Körper-Streckgrenze | 40000lbs | 178kN |
API Collapse | 14550 P/in | 1003bar |
Interner Ertrag | 14160psi | 977bar |
Gemeinsame Stärke | 45600lbs | 203kN |
Verbindungs-Spezifikation | |||
Verbindung | ROS-PS-8 | Kompatibel mit | 1" hydraulisch-CS |
Od | 1,552" | Identifikation | 0,970" |
Verbindungs-Länge | 2,4" | Minimum | |
3,24" | Standard | 1 recut | |
4,08" | Art - 2 | recut 2 | |
4,92" | Art 3 | recut 3 | |
Minimum bildet Drehmoment | 400 lb/ft | 540 N m | |
Optimum bilden Drehmoment | 450 lb/ft | 610 N m | |
Maximum bilden Drehmoment | 500lb/ft | 680 N m | |
Verbindung dehnbares Efficientcy | 114% | Kontrollkriterien | API5A5, API 5CT |
1,660" X CS 3,02 lb/ft Hydril
Spezifikation | ||
Nominales Schlauch-Od | 1,66“ | |
Antrieb-Größe | 1,184" | |
Stahlsorte | L-80 | |
Nominales Gewicht | 3,02 lb/ft | |
Nominale Wandstärke | 0,191" | |
Nominale Identifikation | 1,278" | |
Verbindungs-Länge | ||
Verbindung bilden Verlust | 2,22" | |
Herstellungskriterien | API 5CT | |
Schlauchkapazitäten | ||
Körper-Streckgrenze | 71000 lbs | 316kN |
API Collapse | 16290 P/in | 1123bar |
Interner Ertrag | 16110 P/in | Stange 1111 |
Gemeinsame Stärke | 71000 lbs | kN 316 |
Verbindungs-Spezifikation | |||
Verbindung | 1 1/4" Hydril-CS | Kompatibel mit | 1,66“ ROS-PS-8 |
Od | 1,927" | Identifikation | 1,218" |
Verbindungs-Länge | Minimum | ||
Standard | 1 recut | ||
Art - 2 | recut 2 | ||
Art 3 | recut 3 | ||
Minimum bildet Drehmoment | 600 lb/ft | 810 N m | |
Optimum bilden Drehmoment | 700 lb/ft | 946 N m | |
Maximum bilden Drehmoment | 800lb/ft | N 1081 m | |
Verbindung dehnbares Efficientcy | 100% | Kontrollkriterien | API 5A5, API 5CT |
1,900" X 3,64 lb/ft ROS Multiseal PS-8
Spezifikation | ||
Nominales Schlauch-Od | 1,9" | |
Antrieb-Größe | 1,286" | |
Stahlsorte | L-80 | |
Nominales Gewicht | 3,64 lb/ft | |
Nominale Wandstärke | 0,2" | |
Nominale Identifikation | 1,5" | |
Verbindungs-Länge | LP-langer Pin Lbs-langer Kasten Lbs Minimum=LP-0.21“ |
|
Verbindung bilden Verlust | 2,23" | |
Herstellungskriterien | API 5CT | |
Schlauchkapazitäten | ||
Körper-Streckgrenze | 85000 lbs | 379kN |
API Collapse | 15070 P/in | 1039bar |
Interner Ertrag | 14740 P/in | Stange 1017 |
Gemeinsame Stärke | 86000 lbs | kN 383 |
Verbindungs-Spezifikation | |||
Verbindung | ROS-PS-8 | Kompatibel mit | 1 1/2“ hydraulisch-CS |
Od | 2,162" | Identifikation | 1,440" |
Verbindungs-Länge | 2,43" | Minimum | |
3,27" | Standard | 1 recut | |
4,11" | Art - 2 | recut 2 | |
4,95" | Art 3 | recut 3 | |
Minimum bildet Drehmoment | 800 lb/ft | N 1085 m | |
Optimum bilden Drehmoment | 900 lb/ft | N 1220 m | |
Maximum bilden Drehmoment | 1000lb/ft | N 1360 m | |
Verbindung dehnbares Efficientcy | 101% | Kontrollkriterien | API 5A5, API 5CT |
2,375" X 5,95 lb/ft ROS Multiseal PS-6
Spezifikation | ||
Nominales Schlauch-Od | 2 3/8" | |
Antrieb-Größe | 1,773" | |
Stahlsorte | P-110 | |
Nominales Gewicht | 5,95 lb/ft | |
Nominale Wandstärke | 0,254" | |
Nominale Identifikation | 1,867" | |
Verbindungs-Länge | LP-langer Pin Lbs-langer Kasten Lbs Minimum=LP-0.24“ |
|
Verbindung bilden Verlust | 3,05" | |
Herstellungskriterien | API 5CT | |
Schlauchkapazitäten | ||
Körper-Streckgrenze | 186000 lbs | 828kN |
API Collapse | 21010 P/in | 1449bar |
Interner Ertrag | 20590 P/in | Stange 1420 |
Gemeinsame Stärke | 202500 lbs | kN 902 |
Verbindungs-Spezifikation | |||
Verbindung | ROS-PS-6 | Kompatibel mit | 2 3/8" PH6 2 3/8" RPS6 2 3/8" BPS6 2 3/8" HIP-HD |
Od | 2,906" | Identifikation | 1,805" |
Verbindungs-Länge | 3,34" | Minimum | |
4,44" | Standard | 1 recut | |
5,53" | Art - 2 | recut 2 | |
6,62" | Art 3 | recut 3 | |
Minimum bildet Drehmoment | 800 lb/ft | 3660 N m | |
Optimum bilden Drehmoment | 900 lb/ft | 4120 N m | |
Maximum bilden Drehmoment | 1000lb/ft | 4580 N m | |
Verbindung dehnbares Efficientcy | 101% | Kontrollkriterien | API 5A5, API 5CT |
2,875" X 8,70 lb/ft Hydril PSHW533
Spezifikation | ||
Nominales Schlauch-Od | 2 7/8" | |
Antrieb-Größe | 2,165" | |
Stahlsorte | P-110 | |
Nominales Gewicht | 8,7 lb/ft | |
Nominale Wandstärke | 0,308" | |
Nominale Identifikation | 2,259" | |
Verbindungs-Länge | ||
Verbindung bilden Verlust | 3,64" | |
Herstellungskriterien | API 5CT | |
Schlauchkapazitäten | ||
Körper-Streckgrenze | 273000 lbs | 1215kN |
API Collapse | 21050 P/in | 1450bar |
Interner Ertrag | 20620 P/in | Stange 1422 |
Gemeinsame Stärke | 273000 lbs | kN 1215 |
Verbindungs-Spezifikation | |||
Verbindung | 2 7/8 PSHW533 | Kompatibel mit | PSH503 PSH553 PSH563 |
Od | 3,328" | Identifikation | 2,209" |
Verbindungs-Länge | Minimum | ||
Standard | 1 recut | ||
Art - 2 | recut 2 | ||
Art 3 | recut 3 | ||
Minimum bildet Drehmoment | 2500 lb/ft | 3378 N m | |
Optimum bilden Drehmoment | 3000 lb/ft | 4054 N m | |
Maximum bilden Drehmoment | 4400lb/ft | 12259 N m | |
Verbindung dehnbares Efficientcy | 100% | Kontrollkriterien | API 5A5, API 5CT |
3,500" X 12,95 lb/ft ROS Multiseal
Spezifikation | ||
Nominales Schlauch-Od | 3,50" | |
Antrieb-Größe | 2,625" | |
Stahlsorte | C-95SS | |
Nominales Gewicht | 12,95 lb/ft | |
Nominale Wandstärke | 0,375" | |
Nominale Identifikation | 2,750" | |
Verbindungs-Länge | LP-langer Pin Lbs-langer Kasten Lbs Minimum=LP-0.43“ |
|
Verbindung bilden Verlust | 3,35" | |
Herstellungskriterien | API 5CT | |
Schlauchkapazitäten | ||
Körper-Streckgrenze | 349800 lbs | kN 1556 |
API Collapse | 18180 P/in | Stange 1254 |
Interner Ertrag | 17810 P/in | Stange 1228 |
Gemeinsame Stärke | 416260 lbs | kN 1852 |
Verbindungs-Spezifikation | |||
Verbindung | ROS-multiseal PS-6 | Kompatibel mit | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
Od | 4,313" | Identifikation | 2,687" |
Verbindungs-Länge | 3,77" | Minimum | |
5,03" | Standard | 1 recut | |
6,28" | Art - 2 | recut 2 | |
7,54" | Art 3 | recut 3 | |
Minimum bildet Drehmoment | 6400 lb/ft | 8680 N m | |
Optimum bilden Drehmoment | 7200 lb/ft | 9760 N m | |
Maximum bilden Drehmoment | 8000lb/ft | 10850 N m | |
Verbindung dehnbares Efficientcy | 119% | Kontrollkriterien | API 5A5, API 5CT |
Gestörter Schläuche ist ein langes Schlauchgelenk, das in einen Brunnenbau installiert ist, um die Extraktion des Öls und des Gases zu erleichtern. Er tritt als ein Rohr auf, durch das die produzierten Flüssigkeiten oder das Gas von der Unterseite der Oberfläche übertragen erhalten. Schlauchgelenk ist- verhältnismäßig ein einzelnes Längenrohr, das in Länge schwanken kann überall von 25 bis 30 ft. Diese ideale Länge erlaubt einfache Produktion, während das Schlauchgelenk mit Faden auf beiden Seiten gepasst wird und durch einen Brunnen jeder möglicher Tiefe unten laufen kann. Wie die meiste Schlauchausrüstung sind Schlauchgelenke entworfen, um einer bestimmten wohlen Art zu entsprechen, basiert auf den Untertagebedingungen und den Flüssigkeiten.
