| Herkunftsort | China |
| Markenname | ROSCHEN |
| Zertifizierung | ISO |
| Modellnummer | 4 | 20 Zoll |
Mantelrohr, Öl-Gehäuse, API Casing, gut Gehäuse, Gehäuse benutzt für Ölgehäuse und Schläuche in den Ölquellen sowie in der Seitenwand
Mantelrohr, Öl-Gehäuse, API Casing, gut Gehäuse, umkleidend
Verwendet für Ölgehäuse und -schläuche in den Ölquellen sowie in der Seitenwand
| Produkt: | Mantelrohr, Öl-Gehäuse, API Casing, gut Gehäuse, umkleidend |
| Anwendung: | Verwendet für Ölgehäuse und -schläuche in den Ölquellen sowie in der Seitenwand |
| Größe: | Od: 114.3mm - 508mm |
| GEWICHT: 5 - 16mm | |
| LÄNGE: R1, R2, R3 | |
| Rohr-Standard: | API 5CT PSL1/PSL2 J55, K55, N80-1, N80-Q, |
| API 5CT PSL1/PSL2 L80-1, L80-9Cr, L80-13Cr, C90, C95, P110, Q125 | |
| Faden: | NUE, EUE, STC, LTC, BTC, XC, HYDRILL-CS |
| Spezieller Service | Süßer Service, saurer Service, Anti-H2S, NACE MR0175/ISO15156 |
| Zusätze: | Welpe gemeinsam, Kopplung, Bohrgerät-Kragen, Übergang etc. |

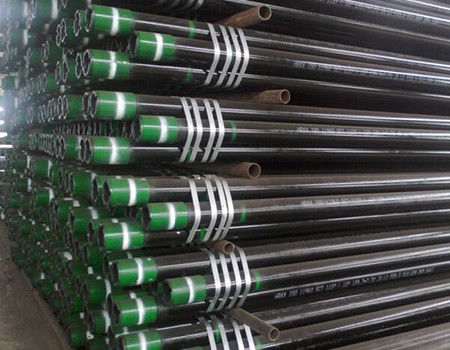

Mantelrohr
Ein Mantelrohr ist ein hohles Stahlrohr, das gewöhnlich in Platz durch die Erde gerammt wird, indem man eine hydraulische oder pneumatische Steckfassung verwendet. Nachdem man gefahren worden ist wird der verlegte Boden und das Produktrohr entfernt, oder Fördermaschinenrohr, wird innerhalb des Stahlrohrs eingefügt.
Verfügbare Größen
Kategorie: ERW, HFW oder SMLS
Standards: API 5CT PSL1/PSL2 J55, K55, N80-1, N80-Q, API 5CT PSL1/PSL2 L80-1, L80-9Cr, L80-13Cr, C90, C95, P110, Q125
Stahlsorte: H40, J55, K55, N80
Verbindungen
API 5CT ist auf folgende Verbindungen anwendbar, die mit API-Spezifikt. 5B übereinstimmten:
• Sc: Kurzes Rundgewindegehäuse
• LC: Langes ound verlegen Gehäuse
• Weil: Strebepfeilerfadengehäuse
• NU: Nicht-Umkippenschläuche
• EU: Externer umgekippter Schläuche
| Spezifikation des Mantelrohrs | ||||||||||||
| DN | O.D. | Gewicht | W.T. | Enden-Bearbeitungsform | ||||||||
| Stahlsorte | ||||||||||||
| in | Millimeter | lb/ft | kg/m | in | Millimeter | H40 | J55 | L80 | N80 | C90 | P110 | |
| K55 | T95 | |||||||||||
| 4 1/2 | 4,5 | 114,3 | 9,5 | 14,14 | 0,205 | 5,21 | PS | PS | – | – | – | – |
| 10,5 | 15,63 | 0,224 | 5,69 | – | PSB | – | – | – | – | |||
| 11,6 | 17,26 | 0,25 | 6,35 | – | PSLB | PLB | PLB | PLB | PLB | |||
| 13,5 | 20,09 | 0,29 | 7,37 | – | – | PLB | PLB | PLB | PLB | |||
| 15,1 | 22,47 | 0,337 | 9,56 | – | – | – | – | – | PLB | |||
| 5 | 5 | 127 | 11,5 | 17,11 | 0,22 | 5,59 | – | PS | – | – | – | – |
| 13 | 19,35 | 0,253 | 6,43 | – | PSLB | – | – | – | – | |||
| 15 | 22,32 | 0,296 | 7,52 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 18 | 26,79 | 0,362 | 9,19 | – | – | PLB | PLB | PLBE | PLB | |||
| 21,4 | 31,85 | 0,437 | 11,1 | – | – | PLB | PLB | PLB | PLB | |||
| 23,2 | 34,53 | 0,478 | 12,14 | – | – | – | – | PLB | – | |||
| 24,1 | 35,86 | 0,5 | 12,7 | – | – | – | – | PLB | – | |||
| 5 1/2 | 5,5 | 139,7 | 14 | 20,83 | 0,244 | 6,2 | PS | PS | – | – | – | – |
| 15,5 | 23,07 | 0,275 | 6,98 | – | PSLB | – | – | – | – | |||
| 17 | 25,3 | 0,304 | 7,72 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 20 | 29,76 | 0,361 | 9,17 | – | – | PLB | PLB | PLBE | PLB | |||
| 23 | 34,23 | 0,415 | 10,54 | – | – | PLB | PLB | PLBE | PLB | |||
| 26,8 | 39,88 | 0,5 | 12,7 | – | – | – | – | – | – | |||
| 29,7 | 44,2 | 0,562 | 14,27 | – | – | – | – | – | – | |||
| 32,6 | 48,51 | 0,625 | 15,88 | – | – | – | – | – | – | |||
| 35,3 | 52,53 | 0,687 | 17,45 | – | – | – | – | – | – | |||
| 38 | 56,55 | 0,75 | 19,05 | – | – | – | – | – | – | |||
| 40,5 | 60,27 | 0,812 | 20,62 | – | – | – | – | – | – | |||
| 43,1 | 64,14 | 0,875 | 22,22 | – | – | – | – | – | – | |||
| 6 5/8 | 6,625 | 168,28 | 20 | 29,76 | 0,288 | 7,32 | PS | PSLB | – | – | – | – |
| 24 | 35,72 | 0,352 | 8,94 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 28 | 41,67 | 0,417 | 10,59 | – | – | PLB | PLB | PLBE | PLB | |||
| 32 | 47,62 | 0,475 | 12,06 | – | – | PLB | PLB | PLBE | PLB | |||
| 7 | 7 | 177,8 | 17 | 25,3 | 0,231 | 5,87 | PS | – | – | – | – | – |
| 20 | 29,76 | 0,272 | 6,91 | PS | PS | – | – | – | – | |||
| 23 | 34,23 | 0,317 | 8,05 | – | PSLB | PLB | PLB | PLBE | – | |||
| 26 | 38,69 | 0,362 | 9,19 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 29 | 43,16 | 0,408 | 10,36 | – | – | PLB | PLB | PLBE | PLB | |||
| 32 | 47,62 | 0,453 | 11,51 | – | – | PLB | PLB | PLBE | PLB | |||
| 35 | 52,09 | 0,498 | 12,65 | – | – | PLB | PLB | PLBE | PLB | |||
| 38 | 56,55 | 0,54 | 13,72 | – | – | PLB | PLB | PLBE | PLB | |||
| 42,7 | 63,54 | 0,625 | 15,88 | – | – | – | – | – | – | |||
| 46,4 | 69,05 | 0,687 | 17,45 | – | – | – | – | – | – | |||
| 50,1 | 74,56 | 0,75 | 19,05 | – | – | – | – | – | – | |||
| 53,6 | 79,77 | 0,812 | 20,62 | – | – | – | – | – | – | |||
| 57,1 | 84,97 | 0,875 | 22,22 | – | – | – | – | – | – | |||
| 7 5/8 | 7,625 | 193,68 | 24 | 35,72 | 0,3 | 7,62 | PS | – | – | – | – | – |
| 26,4 | 39,29 | 0,328 | 8,33 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 29,7 | 44,2 | 0,375 | 9,52 | – | – | PLB | PLB | PLBE | PLB | |||
| 33,7 | 50,15 | 0,43 | 10,92 | – | – | PLB | PLB | PLBE | PLB | |||
| 39 | 58,05 | 0,5 | 12,7 | – | – | PLB | PLB | PLBE | PLB | |||
| 42,8 | 63,69 | 0,562 | 14,27 | – | – | PLB | PLB | PLB | PLB | |||
| 45,3 | 67,41 | 0,595 | 15,11 | – | – | PLB | PLB | PLB | PLB | |||
| 47,1 | 70,09 | 0,625 | 15,88 | – | – | PLB | PLB | PLB | PLB | |||
| 51,2 | 76,19 | 0,687 | 17,45 | – | – | – | – | – | – | |||
| 55,3 | 80,3 | 0,75 | 19,05 | – | – | – | – | – | – | |||
| 8 5/8 | 8,625 | 219,08 | 24 | 35,72 | 0,264 | 6,71 | – | PS | – | – | – | – |
| 28 | 41,62 | 0,304 | 7,72 | PS | – | – | – | – | – | |||
| 32 | 47,62 | 0,352 | 8,94 | PS | PSLB | – | – | – | – | |||
| 36 | 53,57 | 0,4 | 10,16 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 40 | 59,53 | 0,45 | 11,43 | – | – | PLB | PLB | PLBE | PLB | |||
| 44 | 65,48 | 0,5 | 12,7 | – | – | PLB | PLB | PLBE | PLB | |||
| 49 | 72,92 | 0,557 | 14,15 | – | – | PLB | PLB | PLBE | PLB | |||
| 9 5/8 | 9,625 | 244,48 | 32,3 | 48,07 | 0,312 | 7,92 | PS | – | – | – | – | – |
| 36 | 53,57 | 0,352 | 8,94 | PS | PSLB | – | – | – | – | |||
| 40 | 59,53 | 0,395 | 10,03 | – | PSLB | PLB | PLB | PLBE | – | |||
| 43,5 | 64,73 | 0,435 | 11,05 | – | – | PLB | PLB | PLBE | PLB | |||
| 47 | 69,94 | 0,472 | 11,99 | – | – | PLB | PLB | PLBE | PLB | |||
| 53,5 | 79,62 | 0,545 | 13,84 | – | – | PLB | PLB | PLBE | PLB | |||
| 58,4 | 86,91 | 0,595 | 15,11 | – | – | PLB | PLB | PLB | PLB | |||
| 59,4 | 88,4 | 0,609 | 15,47 | – | – | – | – | – | – | |||
| 64,9 | 96,58 | 0,672 | 17,07 | – | – | – | – | – | – | |||
| 70,3 | 104,62 | 0,734 | 18,64 | – | – | – | – | – | – | |||
| 75,6 | 112,5 | 0,797 | 20,24 | – | – | – | – | – | – | |||
| 10 3/4 | 10,75 | 273,05 | 32,75 | 48,74 | 0,279 | 7,09 | PS | – | – | – | – | – |
| 40,5 | 60,27 | 0,35 | 8,89 | PS | PSB | – | – | – | – | |||
| 15,5 | 67,71 | 0,4 | 10,16 | – | PSB | – | – | – | – | |||
| 51 | 75,9 | 0,45 | 11,43 | – | PSB | PSB | PSB | PSBE | PSB | |||
| 55,5 | 82,59 | 0,495 | 12,57 | – | – | PSB | PSB | PSBE | PSB | |||
| 60,7 | 90,33 | 0,545 | 13,84 | – | – | – | – | PSBE | PSB | |||
| 65,7 | 97,77 | 0,595 | 15,11 | – | – | – | – | PSB | PSB | |||
| 73,2 | 108,93 | 0,672 | 17,07 | – | – | – | – | – | – | |||
| 79,2 | 117,86 | 0,734 | 18,64 | – | – | – | – | – | – | |||
| 85,3 | 126,94 | 0,797 | 20,24 | – | – | – | – | – | – | |||
| 11 3/4 | 11,75 | 42 | 62,5 | 0,333 | 8,46 | PS | – | – | – | – | – | |
| 47 | 69,94 | 0,375 | 20,24 | – | – | – | – | – | – | |||
| 54 | 80,36 | 0,435 | 8,46 | – | – | – | – | – | – | |||
| 60 | 89,29 | 0,489 | 9,53 | – | – | – | – | – | – | |||
| 65 | 96,73 | 0,534 | 11,05 | – | – | – | – | – | – | |||
| 71 | 105,66 | 0,582 | 14,42 | – | – | – | – | – | – | |||
| 13 3/8 | 13,375 | 339,73 | 48 | 71,43 | 0,33 | 8,38 | PS | – | – | – | – | – |
| 54,5 | 81,1 | 0,38 | 9,65 | – | PSB | – | – | – | – | |||
| 61 | 90,78 | 0,43 | 10,92 | – | PSB | – | – | – | – | |||
| 68 | 101,19 | 0,48 | 12,19 | – | PSB | PSB | PSB | PSB | PSB | |||
| 72 | 107,15 | 0,514 | 13,06 | – | – | PSB | PSB | PSB | PSB | |||
| 16 | 16 | 406,4 | 65 | 96,73 | 0,375 | 9,53 | PS | – | – | – | – | – |
| 75 | 111,61 | 0,438 | 11,13 | – | PSB | – | – | – | – | |||
| 84 | 125,01 | 0,495 | 12,57 | – | PSB | – | – | – | – | |||
| 109 | 162,21 | 0,656 | 16,66 | – | P | P | P | – | P | |||
| 18 5/8 | 18,625 | 473,08 | 87,5 | 130,21 | 0,435 | 11,05 | PS | PSB | – | – | – | – |
| 20 | 20 | 508 | 94 | 139,89 | 0,438 | 11,13 | PSL | PSLB | – | – | – | – |
| 106,5 | 158,49 | 0,5 | 12,7 | – | PSLB | – | – | – | – | |||
| 133 | 197,93 | 0,635 | 16,13 | – | PSLB | – | – | – | – | |||
| P-einfach; S-Kurz-Faden; L-Lang-Faden; B-Strebepfeilerfaden; E-extremer Faden | ||||||||||||
| Chemische Zusammensetzungen des Mantelrohrs | |||||||||||
| Standard | Grad | Chemische Zusammensetzungen (%) | |||||||||
| API-SPEZIFIKT. 5CT | J55 | C | Si | Mangan | P | S | Cr | Ni | Cu | MO | V |
| K55 | 0,34|0,39 | 0,20|0,35 | 1,25|1,50 | ≤0.020 | ≤0.015 | ≤0.15 | ≤0.20 | ≤0.20 | / | / | |
| N80 | 0,34|0,38 | 0,20|0,35 | 1,45|1,70 | ≤0.020 | ≤0.015 | ≤0.15 | / | / | / | 0,11|0,16 | |
| L80 | 0,15|0,22 | ≤1.00 | 0,25|1,00 | ≤0.020 | ≤0.010 | 12,0|14,0 | ≤0.20 | ≤0.20 | / | / | |
| P110 | 0,26|0,395 | 0,17|0,37 | 0,40|0,70 | ≤0.020 | ≤0.010 | 0,80|1,10 | ≤0.20 | ≤0.20 | 0,15|0,25 | ≤0.08 | |
| Mechanische Eigenschaften des Mantelrohrs | |||||||
| Grad | Art | Gesamtverlängerung unter Last (%) | Streckgrenze (Minute) | Streckgrenze (maximal) | Dehnfestigkeitsminute Mpa | Härte maximal (HRC) | Härte maximal (HBW) |
| J55 | - | 0,5 | 379 | 552 | 517 | - | - |
| K55 | - | 0,5 | 379 | 552 | 655 | - | - |
| N80 | 1 | 0,5 | 552 | 758 | 689 | - | - |
| N80 | Q | 0,5 | 552 | 758 | 689 | - | - |
| L80 | 1 | 0,5 | 552 | 655 | 655 | 23 | 241 |
| L80 | 9Cr | 0,5 | 552 | 655 | 655 | 23 | 241 |
| L80 | 13Cr | 0,5 | 552 | 655 | 655 | 23 | 241 |
| C90 | - | 0,5 | 621 | 724 | 689 | 25,4 | 255 |
| C95 | - | 0,5 | 655 | 758 | 724 | - | - |
| T95 | - | 0,5 | 655 | 758 | 724 | 25,4 | 255 |
| P110 | - | 0,6 | 758 | 965 | 862 | - | - |
| Q125 | Alle | 0,65 | 862 | 1034 | 931 | - | - |
Unsere Fabrik
Verpackung
Es gibt vermutlich Hunderte von den verschiedenen Methoden für das Verpacken eines Rohres, und die meisten ihnen haben Verdienst, aber es gibt zwei Prinzipien, die wesentlich sind, damit jede mögliche Methode arbeitet Verrosten zu verhindern und Seetransportsicherheit. Unsere Verpackung kann jeden möglichen Bedarf der Kunden erfüllen.
Plastikkappen verstopft an den zwei Seiten von Rohrenden
Durch die Stahlgurtung und den Transport vermieden werden sollte Schaden
Zusammengerollte Zeichen sollten einheitlich und konsequent sein
Das gleiche Bündel (Reihe) des Stahlrohres sollte sein kam vom gleichen Ofen.
Das Stahlrohr hat die gleiche Ofenzahl, die gleiche Stahlsorte, die gleichen Spezifikationen.
Fertigungs-Prozess:
Ausrüstung:
Kontaktieren Sie uns jederzeit
