API 7-1 4-3/4 "Bohrloch-Bohrschlammmotor für Festplatten mit chromiertem Rotor
API 7-1 4-3/4 "Bohrloch-Bohrschlammmotor für Festplatten mit chromiertem Rotor
Beschreibung des Produkts

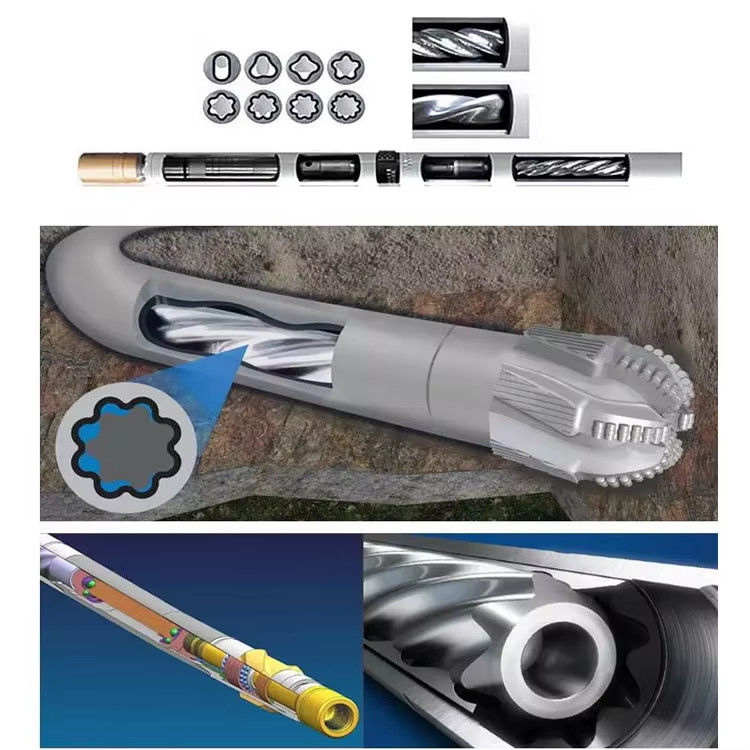

Der Schlamm aus der Schlammpumpe gelangt über ein Umgehungsventil in den Motor.und ein Druckabfall zwischen Motor-Eingang und Ausgang entsteht, wird dieser Druckabfall den Motorrotator zum Drehen antreiben und das Drehmoment und die Drehgeschwindigkeit durch Universalwelle und Getriebewelle auf Bit übertragen.Die Eigenschaften des Downhole-Motors hängen hauptsächlich von seinen Eigenschaftsparametern abDieses Produkt nutzt die hohe und neue Beschichtungstechnologie, um die Beschichtung von Rotoren zu vermeiden, die sich aus der traditionellen Technologie ergibt.Es ist für Richtungbohrungen anwendbar, Verbundbohrungen, Clusterbohrungen, Seitenbohrungen und Bohrüberholungen usw.
Verschiedene Downhole-Motorbaugruppen für Bohrlöcher mit einer Größe von 1 7/8"~26" mit 24 Hauptgrößenangaben (die nach dem Außendurchmesser des Stators gekennzeichnet sind): 1-11/16′′,2-1/8′′,2-3/8′′,2-7/8′′,3-1/8′′,3-1/2′′,3-3/4 Zoll.,4′′,4-1/8′′,4-3/4′′,5′′, 5-1/4′′, 5-7/8′′,6-1/4′′,6-1/2′′,6-3/4′′, 7-1/4′′,7-3/4′′,8′′,8-1/4′′,8-1/2′′,9′′,-5/8′′,11-1/4′′.
Die Strukturform umfasst gerade, einzelne Biegung, doppelte Biegung, Winkelverstellbarkeit usw. Der hitzebeständige Temperaturbereich beträgt 250 °F (120 °C) oder weniger als 250 °F (120 °C).und zwischen 250 °F (120 °C) und 355 °F (180 °C)Wir können auch alle Spezifikationen liefern, einschließlich Öl-basierter Schlamm-resistenter Motor und gesättigter Salzwasser-Schlamm-resistenter Motor.
Technische Parameter
Produktparameter Bohrmotor, Bohrmotor, Schlammmotor, Bohrmotor
4-3/4" OD Mud Motor Modelle umfassen:
5LZ120x7.0 ((II), 5LZ120x7.0-4.5, 5LZ120x7.0V, 7LZ120x7.0-2.2, 7LZ120x7.0-2.9, 7LZ120x7.0-3.8
| Typ |
5LZ73 mal 7.0 |
5LZ89 7.0 |
5LZ95 7.0 |
7LZ95 3.5 |
9LZ95 mal 7.0 |
5LZ120 mal 7.0 |
| Größe des Lochs |
Ich weiß nicht. |
95 bis 121 |
114 bis 152 |
118 bis 152 |
118 bis 152 |
118 bis 152 |
149 bis 200 |
| In |
33/4 ~ 43/4 |
41/2 ~ 6 |
45/8 ~ 6 |
45/8 ~ 6 |
45/8 ~ 6 |
57/8 bis 77/8 |
| Typ des Gewinns |
Oberste |
23/8"REG |
23/8"REG |
27/8"REG |
27/8"TBG |
27/8"REG |
31/2"REG |
| Unterseite |
23/8"REG |
23/8"REG |
27/8"REG |
27/8"REG |
27/8"REG |
31/2"REG |
| Druckabfall der Düse |
MPa |
1.4 ~ 7 |
1.4 ~ 7 |
1.4 ~ 7 |
1.4 bis 3.5 |
1.4 ~ 7 |
1.4 ~ 7 |
| Flow empfehlen |
L/S |
3 bis 8 |
3 bis 8 |
7 bis 12 |
7 bis 11 |
6 bis 10 |
9 bis 14 |
| Ein wenig drehbar |
R/Min |
109 bis 291 |
95 bis 200 |
90 bis 195 |
120 bis 240 |
90 bis 200 |
95 bis 200 |
| Motordruckverlust |
MPa |
2.4 |
2.4 |
3.2 |
2.4 |
2.4 |
3.2 |
| Betriebsdrehmoment |
N.M. |
460 |
628 bis 838 |
1260 bis 1630 |
723 bis 960 |
750 bis 1020 |
1480 bis 1820 |
| Verzögerungsmoment |
N.M. |
650 |
1300 |
2200 |
1500 |
1550 |
2440 |
| Ausgangsleistung |
KW |
4.7 bis 12.5 |
7.3 bis 15.3 |
13.6 bis 29.5 |
18 bis 24 Jahre |
8.3 bis 18.5 |
16.4 bis 34.5 |
| empfohlenes Gewicht |
T |
4.7 bis 12.5 |
2 |
2.5 |
1 |
2.5 |
3 |
| Maximalgewicht des Stücks |
T |
2.5 |
3 |
5 |
1.5 |
5 |
5 |
| Länge |
Gerade. |
3450 |
3570 |
4450 |
2500 |
3590 |
5085 |
| (mm) |
Einzelne Kurve |
3450 |
|
4675 |
|
3590 |
5335 |
| Gewicht |
Gerade. |
100 |
98 |
140 |
89 |
120 |
390 |
| (Kg) |
Einzelne Kurve |
102 |
|
150 |
|
120 |
420 |
| Typ |
5LZ165 mal 7.0 |
5LZ165 mal 7.0 |
5LZ172 mal 7.0 |
5LZ197 mal 7.0 |
5LZ210 mal 7.0 |
5LZ244 7.0 |
| Größe des Lochs |
Ich weiß nicht. |
213 bis 251 |
213 bis 251 |
213 bis 251 |
251 bis 311 |
251 bis 375 |
311 bis 445 |
| In |
83/8 bis 97/8 |
83/8 bis 97/8 |
83/8 bis 97/8 |
97/8 bis 121/4 |
97/8 bis 143/4 |
121/4 ~ 171/4 |
| Typ des Gewinns |
Oberste |
41/2"REG |
41/2"REG |
41/2"REG |
51/2"REG |
65/8"REG |
65/8"REG |
| Unterseite |
41/2"REG |
41/2"REG |
41/2"REG |
65/8"REG |
65/8"REG |
75/8"REG |
| Druckabfall der Düse |
MPa |
1.4 ~ 7 |
1.4 ~ 7 |
1.4 ~ 7 |
1.4 ~ 7 |
1.4 ~ 7 |
1.4 ~ 7 |
| Flow empfehlen |
L/s |
20 bis 28 |
20 bis 28 |
25 bis 35 |
25 bis 57 |
35 bis 50 |
50 bis 75 |
| Ein wenig drehbar |
R/min |
90 bis 160 |
80 bis 150 |
90 bis 160 |
86 bis 196 |
100 bis 160 |
100 bis 160 |
| Motordruckverlust |
MPa |
2.4 |
3.2 |
4 |
4 |
4 |
4 |
| Betriebsdrehmoment |
N.m. |
2750 bis 3960 |
3860 bis 4980 |
5860 bis 6970 |
7800 bis 9350 |
9980 bis 11900 |
12870 bis 13970 |
| Verzögerungsmoment |
N.m. |
6300 |
8470 |
11550 |
18690 |
19600 |
23000 |
| Ausgangsleistung |
KW |
31.6 bis 56.2 |
37 bis 69.4 |
60.4 bis 107.4 |
70 bis 160 |
115 bis 183 |
140 bis 225 |
| empfohlenes Gewicht |
T |
8 |
8 |
10 |
16 |
17 |
18 |
| Maximalgewicht des Stücks |
T |
16 |
16 |
16 |
24 |
28 |
30 |
| Länge |
Gerade. |
5930 |
6830 |
7230 |
8470 |
8400 |
9060 |
| (mm) |
Einzelne Kurve |
6180 |
7080 |
7480 |
8720 |
8660 |
9320 |
| Gewicht |
Gerade. |
742 |
820 |
930 |
1140 |
1460 |
1980 |
| (Kg) |
Einzelne Kurve |
772 |
850 |
970 |
1195 |
1520 |
2050 |
