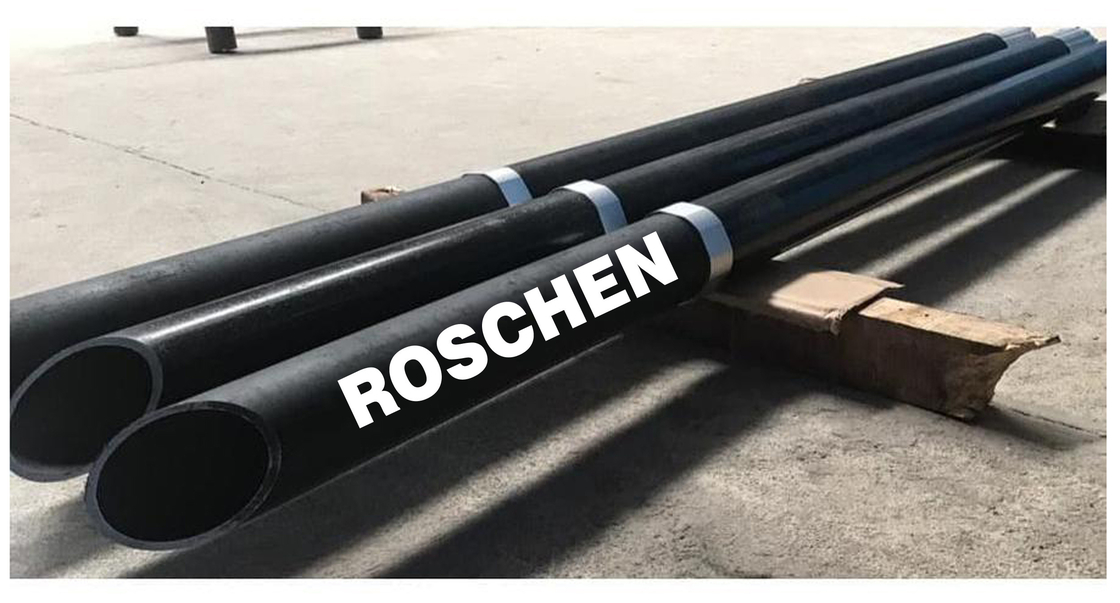

Mazier M101 mm Kernrohr, Entnahme von ungestörten Bodenproben
Mazier automatisches Kernrohr
Diese Technologie entnimmt Kerne mit großem Durchmesser (101 mm) in 1,5 m langen Stücken.
Die Verwendung eines Dreifachkernrohrs ermöglicht die Entnahme der Probe, während sie aus dem Boden entnommen wird, wodurch die ungestörte Probe des Kerns gewährleistet wird. Deshalb eignen sich diese Proben zusätzlich gut für geotechnische Laboruntersuchungen mit großem Durchmesser, die über geologische Zwecke hinausgehen.
Das dritte, innere Rohr besteht aus Kunststoff und bedeckt die Probe kontinuierlich.
Mazier automatisches Kernrohr Produktparameter
Spezifikation | Mazier 101 |
Außendurchmesser (mm) | 101 |
Kerndurchmesser (mm) | 74,00 |
Gewinde des Kopfes | CR50/BW/BWY/NW/NWY |
Lochfläche (cm²) | 80,2 |
Kernfläche (cm²) | 43,0 |
Empfohlene Bohrgestänge | CR50/BW/BWY/NW/NWY |
Empfohlene Verrohrung | M116 |
Mazier Kernrohr Spezifikationen | ||
Größe | Lochdurchmesser (mm) | Kerndurchmesser (mm) |
86 | 86 | 62 |
101 | 101 | 71,5 |
116 | 116 | 83 |
131 | 131 | 99 |
146 | 146 | 113 |
Mazier automatisches Kernrohr
Mazier Kernrohr Das Mazier Kernrohr zeigt die Schneidkante, die vor dem Kernbohrer herausragt. Das automatische Kernrohr von Mazier ist für die Gewinnung ungestörter Kernproben in sehr weichen Böden konzipiert. Dieses Kernrohr hat eine federbelastete Innenrohranordnung. Beim Bohren in weichen Formationen überragt das Hubkerngehäuse bis zu 50 mm vor dem Bohrer und fungiert als Schneidschuh. Der weiche Kern wird vor Wasser geschützt. Beim Kernbohren in härteren Materialien wird das Innenrohr mit Federkraft belastet und das Innenrohr zieht sich zurück, so dass das Kerngehäuse nun eine normale Position einnimmt. Im Innenrohr wird ein PVC-Kernliner verwendet, um den Kern zu erhalten, und ein "Korb"-Auffänger kann verwendet werden, um zu verhindern, dass weiche Materialien herausrutschen. Diese Art von Kernrohr wird in Teilen Europas und Australasiens häufig verwendet und soll eine 100%ige Ausbeute in weichen Formationen wie Sand, Schluff und Mergel liefern. Es ist mit einem Lochdurchmesser von 101 mm (Kern 74 mm) erhältlich und kann in Verbindung mit T2-101 und T6-101 Kernrohren verwendet werden, die besser für Hartgesteine geeignet sind. Der mit Mazier gewonnene Kern mit einem Durchmesser von 74 mm ist mit gängigen Labor-Triaxial-Testgeräten kompatibel.
Mazier Kernrohr
Beschreibung:
Das Mazier Kernrohr ist ein einzelnes rotierendes Dreifachrohr-Kernrohr mit vorauseilendem Innenrohr, es sind viele Arten von Schneidschuhlängen erhältlich.
Anwendung:
Es eignet sich für die Probenahme von Ton, Tonstein, Sandstein und Weichgesteinsformationen.
Das Merkmal des Mazier Kernrohrs ist eine hohe Kerngewinnung und eine geringe Probenstörung.
