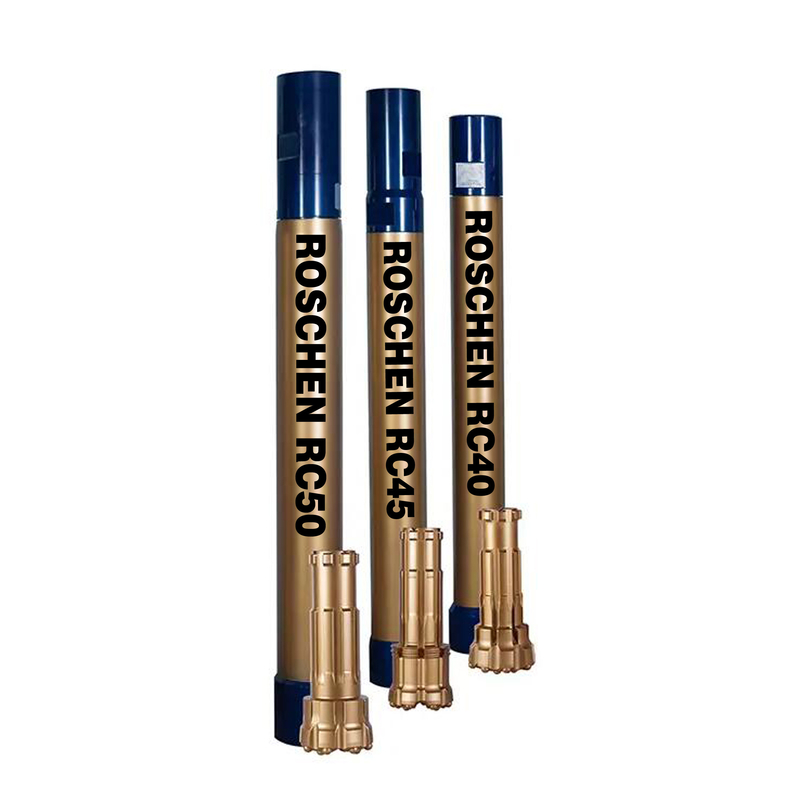

RC40 RC45 RC50 RC-Hammer RC-Bohrgerät
Diese Begriffe beziehen sich auf Komponenten von Rotary Casing (RC) -Bohrsystemen, die häufig in Bau-, Bergbau- und geotechnischen Bohrungen zur Herstellung von Bohrlöchern mit großem Durchmesser verwendet werden.
RC40, RC45, RC50:
Bedeutung: Gehäuse Durchmesser (in Millimetern).
Funktion: Diese geben den Außendurchmesser der vorübergehenden Stahlhülle an, mit der das Bohrloch ausgekleidet und ein Zusammenbruch verhindert wird.
Größen: RC40 = ~40mm, RC45 = ~45mm, RC50 = ~50mm. (Tatsächliche innere/externe Durchmesser variieren je nach Hersteller leicht).
RC Hammer:
Bedeutung: Der im RC-System verwendete Down-the-Hole-Hammer (DTH).
Funktion: Ein pneumatisch angetriebener Hammer, der die Schlagkraft zum Brechen von Gestein liefert.
Kompatibilität: RC-Hammer sind so konzipiert, dass sie in spezifische Gehäusegrößen passen (z. B. ein RC40-Hammer passt in das RC40-Gehäuse, ein RC50-Hammer in das RC50-Gehäuse).
RC-Bohrgerät:
Bedeutung: Der Bohrer, der speziell für den Einsatz mit einem RC-Hammer- und Gehäusesystem entwickelt wurde.
Funktion: An der Vorderseite des RC-Hamers befestigt.
Konstruktion: Mit großen Spülöffnungen lassen sich die Schnitte in den Ring zwischen Bohrstrang/Hülle und Bohrlochwand zurückblasen.Der Durchmesser des Bits (Außendurchmesser) ist so ausgelegt, dass der innere Durchmesser des Gehäuses, mit dem es verwendet wird, frei ist.
Wie sie zusammenarbeiten:
Der RC-Hammer (z. B. für das Gehäuse RC50) ist an der Bohrstrangkette befestigt.
Der RC-Bohrkörper (z. B. für das Gehäuse RC50) ist an der Vorderseite des Hammers befestigt.
Diese Anlage dreht sich innerhalb des Gehäuses (z. B. RC50).
Druckluft treibt den Hammer an und treibt das Stück, um den Felsen zu brechen.
Die gleiche Luft bläst Steinschnitte den Bohrlochring (außerhalb des Gehäuses) hinauf.
Das Gehäuse ist hinter dem Stück vorgerückt (in der Regel angetrieben oder vibriert), um das Loch zu stützen.
Zusammenfassung:
RC40/RC45/RC50: Geben Sie die verwendete Gehäusegröße (Durchmesser) an.
RC Hammer: Das Schlagwerkzeug, das in diese spezifische Gehäusegröße passt.
RC-Bohrgerät: Das zum Hammer befestigte Schneidwerkzeug, das für die jeweilige Gehäuse-/Hammergröße ausgelegt ist.
Diese Komponenten sind Teil eines Systems, das für effizientes und stabiles Bohren in schwierigen Bodenbedingungen konzipiert wurde, bei denen ein Einbruch des Bohrloches ein Risiko darstellt.
Spezifikationen für ROSCHEN-Rückkreislaufbits | ||||||||
RE531 RC-Bits | ||||||||
ROSCHEN Code: ROS RC 30 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
86 | 3 3/8 | 6x12 | 4x12 | 35 | 2 | 84 | 4.2 | RE531-86 |
89 | 3 1/2 | 8x12 | 8x12 | 35 | 2 | 87 | 4.3 | RE531-89 |
95 | 3 3/4 | 8x12 | 8x12 | 35 | 2 | 93 | 4.6 | RE531-95 |
102 | 4 | 8x12 | 8x12 | 35 | 2 | 100 | 4.9 | RE531-102 |
RE004 RC-Bits | ||||||||
ROSCHEN Code: ROS RC 40 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
114 | Vier und eine Hälfte | 8x14 | 6x14 | 35 | 2 | 112 | 11.5 | RE004-114 |
118 | 4 5/8 | 8x14 | 6x14 | 35 | 2 | 116 | 11.7 | RE004-118 |
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 12 | RE004-121 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 12.4 | RE004-127 |
RE542 | ||||||||
ROSCHEN Code: ROS RC 50 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 10.6 | RE542-121 |
124 | 4 7/8 | 8x14 | 8x13 | 35 | 2 | 122 | 10.8 | RE542-124 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 11 | RE542-127 |
130 | 5 1/8 | 8x14 | 10x14 | 35 | 2 | 128 | 11.3 | RE542-130 |
RE543 | ||||||||
ROSCHEN Code: ROS RC 50 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 10.8 | RE543-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 11 | RE543-127 |
130 | 5 1/8 | 8x14 | 10X14 | 35 | 2 | 128 | 11.3 | RE543-130 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 11.8 | RE543-133 |
RE545 | ||||||||
ROSCHEN Code: ROS RC 50 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 13.3 | RE545-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 13.5 | RE545-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 13.8 | RE545-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 14.2 | RE545-136 |
PR40 RC-Bit | ||||||||
ROSCHEN Code: ROS RC 50 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 14.3 | PR40-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 14.7 | PR40-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 15.2 | PR40-133 |
138 | 5 4/9 | 8x16 | 6x16+3x14 | 35 | 2 | 136 | 15.8 | PR40-138 |
PR52 RC-Bit | ||||||||
ROSCHEN Code: ROS RC 55 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
133 | 5 1/4 | 8x16 | 10x14 | 35 | 2 | 131 | 11.2 | PR52-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 11.5 | PR52-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 11.9 | PR52-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 12.3 | PR52-143 |
RE547 RC-Bit | ||||||||
ROSCHEN Code: ROS RC 55 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 15.1 | RE547-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 15.5 | RE547-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 15.8 | RE547-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 16.3 | RE547-146 |
PR54 | ||||||||
ROSCHEN Code: ROS RC 55 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 18.2 | PR54-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 18.5 | PR54-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 18.8 | PR54-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 19.2 | PR54-146 |
Anmerkungen: | ||||||||
Metzke, der Remet-Faden ist verfügbar! | ||||||||
Alle speziellen Größen von Reverse Circulation-Bits sind auf Anfrage erhältlich. | ||||||||
MX5456 RC-Bits | ||||||||
ROSCHEN Code: ROS RC 50 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
133 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 131 | 15.2 | MX5456-133 |
140 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 138 | 18.5 | MX5456-140 |
146 | 5 3/4 | 8x18 | 8x14 | 35 | 2 | 144 | 19.2 | MX5456-146 |
