RC40 RC45 RC50 RC Hammer RC Bohrköpfe für Goldproben-Umkehrzirkulation

RC40 RC45 RC50 RC Hammer RC Bohrwerkzeuge für Goldproben, Reverse-Circulation-Entnahme

Die Druckluft- oder Gaslift-Reverse-Circulation, auch bekannt als Druckluft-Reverse-Circulation, das verwendete Bohrwerkzeug ist in zwei Teile unterteilt, der obere Teil ist ein Doppelwand-Bohrgestänge und der untere Teil ist ein Einzelwand-Bohrgestänge (auch bekannt als Liner), das durch einen Gas-Wasser-Mischer (Gaslift-Verbindung) verbunden ist.

Das Prinzip der Reverse-Circulation-Bohrung besteht darin, dass die Druckluft kontinuierlich über den Ringkanal zwischen den Innen- und Außenrohren des Doppelwand-Bohrgestänges zum Luft-Wasser-Mischer geleitet wird, so dass die Luft mit der Spülflüssigkeit im Bohrgestänge vermischt wird, um eine relativ geringe Dichte der gemischten Flüssigkeitssäule zu bilden, und die Druckdifferenz zwischen der Flüssigkeitssäule außerhalb des Bohrgestänges erzeugt wird, und eine Reverse-Circulation unter der Wirkung dieser Druckdifferenz gebildet wird, so dass die gemischte Flüssigkeit im inneren Bohrgestänge das Bohrklein aus dem Loch befördert.

Die Blasen in der Luftmischung dehnen sich aufgrund der allmählichen Abnahme des äußeren Drucks während des Aufstiegsprozesses kontinuierlich aus, so dass die Geschwindigkeit der Luftmischung immer schneller ansteigt (die Expansionsarbeit der Druckluft wird in die kinetische Energie der Flüssigkeit umgewandelt). Diese Methode kann in der Anfangsphase nicht angewendet werden und muss warten, bis der Gas-Wasser-Mischer bis zu einer bestimmten Tiefe (im Allgemeinen beträgt die Lochtiefe mehr als 25 m) abgesenkt ist und die Druckdifferenz zwischen der Flüssigkeitssäule innerhalb und außerhalb der gesamten Pipeline ausreicht, um eine Reverse-Circulation zu bilden. Solange der Druck des Luftkompressors ausreichend ist, gibt es für diese Methode keine Begrenzung der Lochtiefe.

Merkmale:

1. RC40, RC45, RC50:

   • Bedeutung: Gehäusedurchmesser (in Millimetern).

   • Funktion: Diese geben den Außendurchmesser des temporären Stahlgehäuses an, das zur Auskleidung des Bohrlochs verwendet wird und einen Einsturz verhindert.

   • Größen: RC40 = ~40mm, RC45 = ~45mm, RC50 = ~50mm. (Tatsächliche Innen-/Außendurchmesser variieren leicht je nach Hersteller).

2. RC Hammer:

   • Bedeutung: Der im Bohrloch (DTH) Hammer wird innerhalb des RC-Systems verwendet.

   • Funktion: Ein pneumatisch (Druckluft) betriebener Hammer, der die Schlagkraft zum Zerkleinern von Gestein liefert. Er sitzt direkt hinter dem Bohrwerkzeug.

   • Kompatibilität: RC-Hämmer sind so konzipiert, dass sie in bestimmte Gehäusegrößen passen (z. B. passt ein RC40-Hammer in ein RC40-Gehäuse, ein RC50-Hammer in ein RC50-Gehäuse).

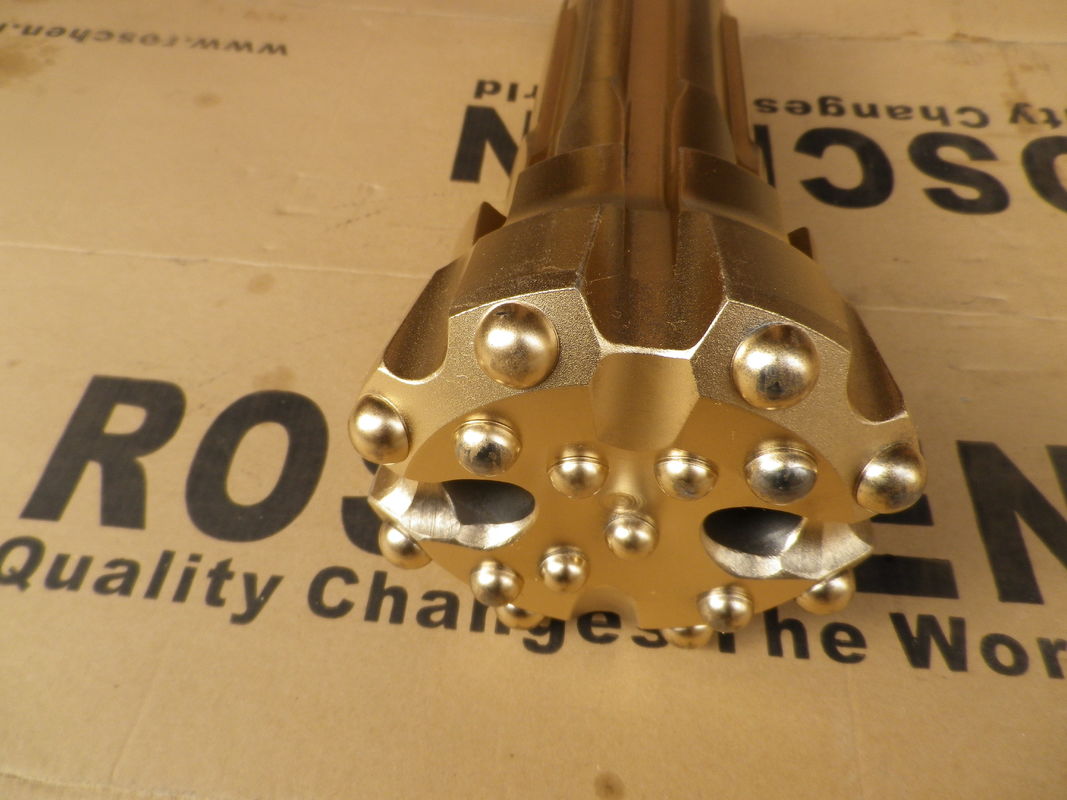

3. RC BOHRWERKZEUG:

   • Bedeutung: Der Bohrer speziell für die Verwendung mit einem RC-Hammer- und Gehäusesystem entwickelt.

   • Funktion: Wird an der Vorderseite des RC-Hammers befestigt. Er schneidet/zerbricht das Gestein und hat typischerweise einen größeren Durchmesser als das Gehäuse selbst.

   • Design: Verfügt über große Spülöffnungen, damit das Bohrklein in den Ringraum zwischen Bohrgestänge/Gehäuse und Bohrlochwand zurückgeblasen werden kann. Die Spurweite (Außendurchmesser) des Bohrers ist so konzipiert, dass sie den Innendurchmesser des Gehäuses freigibt, mit dem er verwendet wird.

Wie sie zusammenarbeiten:

1. Der RC Hammer (z. B. für RC50-Gehäuse dimensioniert) wird am Bohrgestänge befestigt.

2. Der RC Bohrer (z. B. für RC50-Gehäuse dimensioniert) wird an der Vorderseite des Hammers befestigt.

3. Diese Baugruppe dreht sich im Inneren des Gehäuses (z. B. RC50).

4. Druckluft treibt den Hammer an und treibt den Bohrer an, um das Gestein zu zerkleinern.

5. Dieselbe Luft bläst Gesteinsausbrüche den Bohrlochringraum (außerhalb des Gehäuses) hinauf.

6. Das Gehäuse wird hinter dem Bohrer vorgeschoben (normalerweise angetrieben oder vibriert), um das Loch zu stützen.

Zusammenfassend:

• RC40/RC45/RC50: Geben Sie die Gehäusegröße (Durchmesser) an, die verwendet wird.

• RC Hammer: Das Schlagwerkzeug, das in diese spezifische Gehäusegröße passt.

• RC Bohrer: Das Schneidwerkzeug, das am Hammer befestigt ist und für die Arbeit mit dieser spezifischen Gehäuse-/Hammergröße ausgelegt ist.

Diese Komponenten sind Teil eines Systems, das für effizientes, stabiles Bohren unter schwierigen Bodenbedingungen entwickelt wurde, bei denen ein Einsturz des Lochs ein Risiko darstellt.
