Pr54 Umkehrzirkulation (RC) Bit
WERKZUSCHLUSS für die Leistung der Umkehrzirkulation
Die Bohrungen mit Umkehrzirkulation (Reverse Circulation, RC) werden zur schnellen und effizienten Sammlung von Gesteinsproben mit Hilfe eines großen Drehbohrers und eines Luftkompressors verwendet.Die hohe Geschwindigkeit und niedrigere Kosten pro Meter der RC-Bohrungen machen sie ideal für die Gewinnung von Mineralproben in den frühen Phasen eines Explorationsprojekts.
Umgekehrte Zirkulation
Grundsätze der Umkehrzirkulation
Bei RC-Bohrungen werden Stäbe mit Innen- und Außenschläuchen verwendet, die Bohrstäbe werden in den Stäben wieder an die Oberfläche gebracht.Der Bohrmechanismus ist ein pneumatischer Schaltkolben, der als Hammer bekannt ist, der einen Wolfram-Stahlbohrer antreibt.
Bei der RC-Bohrungen werden viel größere Bohrgeräte und Maschinen eingesetzt, und bis zu 500 Meter Tiefe werden routinemäßig erreicht.Als große Luftkompressoren trocknen das Gestein vor dem voranschreitenden Bohrer.
Das RC-Bohren ist langsamer und teurer, erreicht jedoch eine bessere Durchdringung als RAB oder Luftkernbohrung; es ist billiger als Diamantkern und wird daher für die meisten Mineralforschungsarbeiten bevorzugt.
Die Umkehrzirkulation erfolgt durch Blasen von Luft durch den Ring des Stäbens, durch den Differenzdruck, der den Luftansprung des Wassers erzeugt, und durch die Aufschneidung des inneren Rohres, das sich in jeder Stange befindet.Es erreicht die Deflektorbox an der Spitze des Bohrstrangs und bewegt sich dann durch einen Probenschlauch, der an der Spitze des Zyklon befestigt ist.
Die Bohrstücke bewegen sich durch die Innenseite des Zyklons, bis sie durch eine Öffnung am Boden fallen und in einen Probensack gesammelt werden.Für jedes Bohrloch wird es eine große Anzahl von Probenbeutel, die jeweils markiert sind, um den Standort und die Bohrtiefe zu erfassen, in der die Probe gewonnen wurde.
Die gesammelten Probebebeutelstücke werden anschließend zur Analyse zur Bestimmung der Mineralzusammensetzung des Bohrlochs entnommen.Die Analyseergebnisse jedes einzelnen Beutels repräsentieren die Mineralzusammensetzung an einem bestimmten Probenpunkt im BohrlochDie Geologen können dann die Bohrungen analysieren und Entscheidungen über den Wert der gesamten Mineralvorkommen treffen.
Für die Lieferung von RC-Bohrstäben und -Ausrüstung besuchen Sie bitte unsere Sponsoren, ROSCHEN GROUP LIMITED unter roschen.en.made-in-china.com
Wir sind ein führender Hersteller von Felsbohrwerkzeugen, wie DTH-Hammern und -Bits, DTH-Bohrrohre, RC-Hammern und -Bits, Tophammer-Knopfbits, Kupplungen, Querbits, Bohrstäbe in Deutschland,China (Gemeinsames Unternehmen).
Wir haben seit 60 Jahren reichhaltige Erfahrungen in diesem Bereich von DTH-Hammern und -Bits.
Produktspezifikationen: RE545 RC Bits
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht ((kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 13.3 | RE545-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 13.5 | RE545-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 13.8 | RE545-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 14.2 | RE545-136 |
ROSCHEN RC-Hammerstück technische Daten:
Spezifikationen für ROSCHEN-Rückkreislaufbits | ||||||||
RE531 RC-Bits | ||||||||
ROSCHEN-Code: ROS RC 30 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
86 | 3 3/8 | 6x12 | 4x12 | 35 | 2 | 84 | 4.2 | RE531-86 |
89 | 3 1/2 | 8x12 | 8x12 | 35 | 2 | 87 | 4.3 | RE531-89 |
95 | 3 3/4 | 8x12 | 8x12 | 35 | 2 | 93 | 4.6 | RE531-95 |
102 | 4 | 8x12 | 8x12 | 35 | 2 | 100 | 4.9 | RE531-102 |
RE004 RC-Bits | ||||||||
ROSCHEN-Code: ROS RC 40 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
114 | Vier und eine Hälfte | 8x14 | 6x14 | 35 | 2 | 112 | 11.5 | RE004-114 |
118 | 4 5/8 | 8x14 | 6x14 | 35 | 2 | 116 | 11.7 | RE004-118 |
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 12 | RE004-121 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 12.4 | RE004-127 |
RE542 | ||||||||
ROSCHEN-Code: ROS RC 50 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 10.6 | RE542-121 |
124 | 4 7/8 | 8x14 | 8x13 | 35 | 2 | 122 | 10.8 | RE542-124 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 11 | RE542-127 |
130 | 5 1/8 | 8x14 | 10x14 | 35 | 2 | 128 | 11.3 | RE542-130 |
RE543 | ||||||||
ROSCHEN-Code: ROS RC 50 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 10.8 | RE543-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 11 | RE543-127 |
130 | 5 1/8 | 8x14 | 10X14 | 35 | 2 | 128 | 11.3 | RE543-130 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 11.8 | RE543-133 |
RE545 | ||||||||
ROSCHEN-Code: ROS RC 50 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 13.3 | RE545-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 13.5 | RE545-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 13.8 | RE545-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 14.2 | RE545-136 |
PR40 RC-Bit | ||||||||
ROSCHEN-Code: ROS RC 50 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 14.3 | PR40-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 14.7 | PR40-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 15.2 | PR40-133 |
138 | 5 4/9 | 8x16 | 6x16+3x14 | 35 | 2 | 136 | 15.8 | PR40-138 |
PR52 RC-Bit | ||||||||
ROSCHEN-Code: ROS RC 55 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
133 | 5 1/4 | 8x16 | 10x14 | 35 | 2 | 131 | 11.2 | PR52-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 11.5 | PR52-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 11.9 | PR52-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 12.3 | PR52-143 |
RE547 RC-Bit | ||||||||
ROSCHEN-Code: ROS RC 55 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 15.1 | RE547-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 15.5 | RE547-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 15.8 | RE547-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 16.3 | RE547-146 |
PR54 | ||||||||
ROSCHEN-Code: ROS RC 55 | ||||||||
Durchmesser | Nr. x Knopfdurchmesser mm | Knopfwinkel | Flusshöhle | Leichentuch Dia mm | Gewicht (kg) | Teil Nr. | ||
mm | Zoll | Messknöpfe | Vorderknöpfe | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 18.2 | PR54-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 18.5 | PR54-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 18.8 | PR54-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 19.2 | PR54-146 |
Anmerkungen: | ||||||||
Metzke, der Remet-Faden ist verfügbar! | ||||||||
Alle speziellen Größen von Reverse Circulation-Bits sind auf Anfrage erhältlich. |
Shank ist erhältlich:
1) 4'' RC Bits:Durchmesser (104 mm-127 mm); Schafttyp: RE004/RE004R;RE542
2) 5'' RC Bits:Durchmesser ((113mm-146mm) ; Schaftentyp: RE543, RE545, RE547; PR40, PR52, PR54; MX5456
3) 6'' RC-Bits: Durchmesser ((152-190mm); Schafttyp: RC62/RC62R;
4. 8'' RC Bits: Durchmesser ((190-250 mm); Schafttyp: RC82/RC82R;
5) 10'' RC Bits: Durchmesser ((250-370mm); Schafttyp: RC100/RC100R.
Andere Größe kann nach Kundenanforderungen sein
Wir können auch verwandte Produkte für DTH-Hammer, ODEX-System, Symmetrieksysteme, Slide-Block-Bohrsysteme usw. und DTH-Bohrrohre für verschiedene Fäden API REG, API IF, BECO usw. liefern

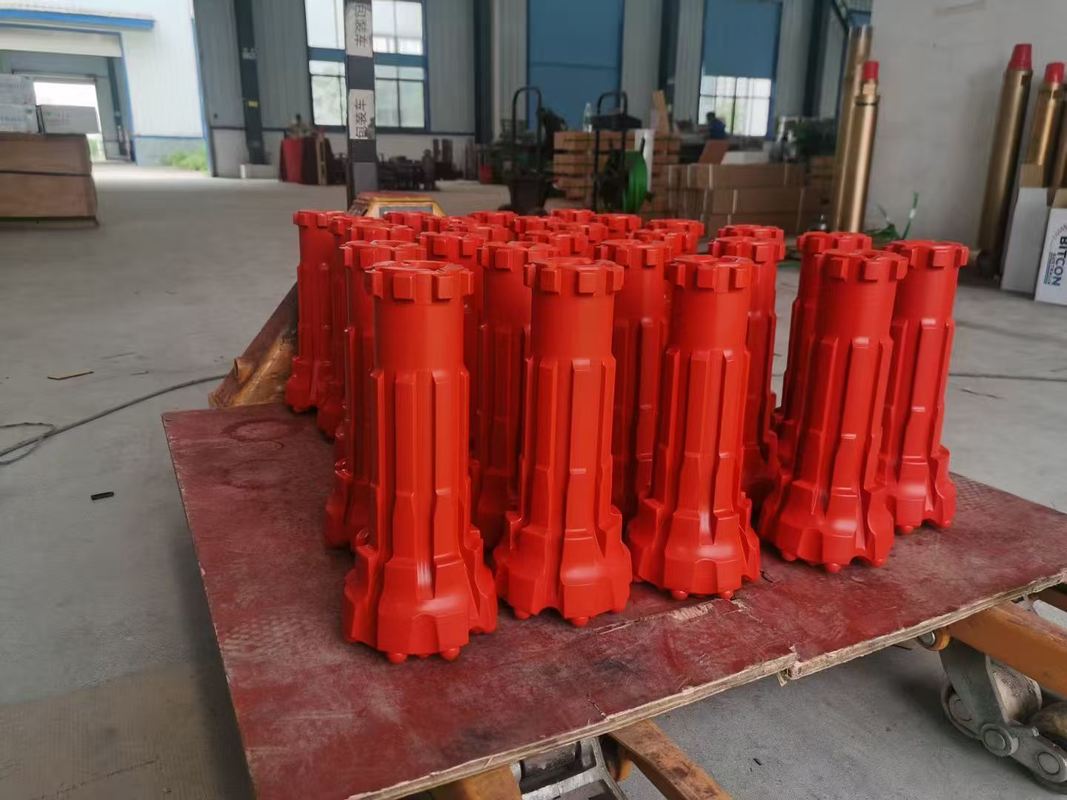

Produktfotos
Qualitätsgarantie:
Unsere Produkte bestehen aus hochwertigem Stahl und alle Ersatzteile werden vor dem Versand streng untersucht.
Verpackung:
Die Verwendung von Folien aus Holz und Paletten zum Verpacken, um die Produkte zu schützen und die Beschädigung während des Transports zu vermeiden.
Produktionszeit:
Im Allgemeinen brauchen 15-25 Tage
Transportmittel:
Luft, Express oder See nach Ihren Wünschen.
