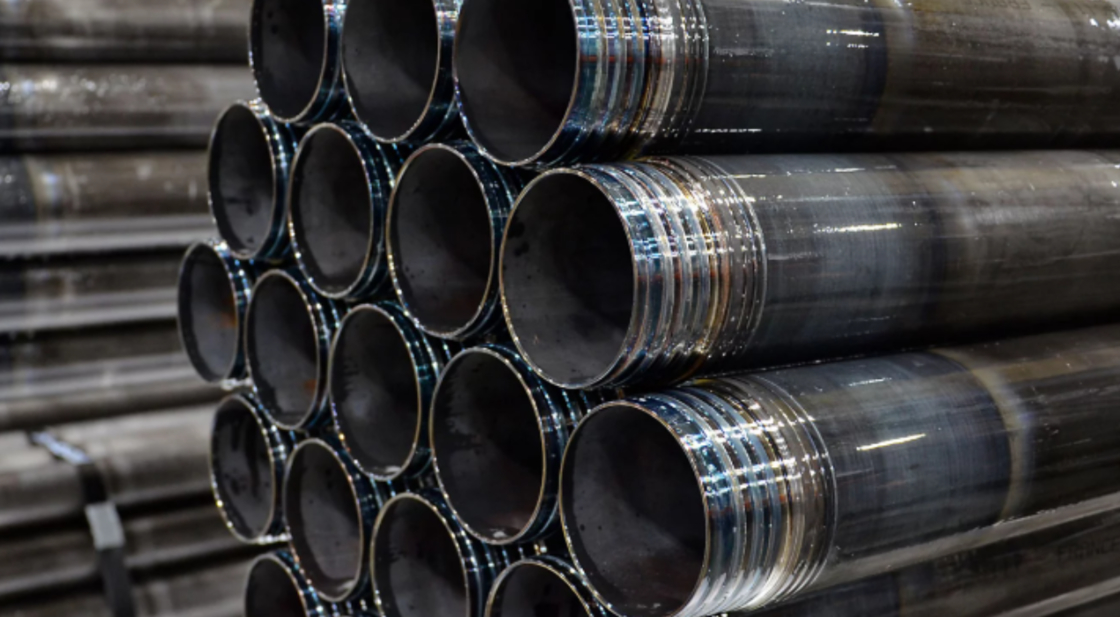

Rohrbohrstangen für die geothermische und Diamantkernebohrung
Ausrüstungsgegenstände
Die Bohrstäbe von ROSCHEN sind in den Industriestandards B, N, H und P-HD erhältlich.mit verschiedenen Gewichten und Größen verfügbar.
Geothermische und Kernbohrstangen
Bei ROSCHEN haben wir branchenführende Expertise, erstklassige Produkte und fortschrittliche Techniken kombiniert, um ein einzigartiges Angebot im Bereich der Explorationsbohrung zu liefern.Unsere Standard-Drahtleitungsstangen sind der weltweite Maßstab für DrahtleitungsbohrungenDurch innovative Technik und modernste Fertigung erfüllt ROSCHEN die sich wandelnden Anforderungen des Marktes mit Präzision und Leistung.
Eigenschaften von Drillstäben:
. Globaler Standard
Präzisionstechnik
Marktorientiertes Design
Verbesserte Stabilität des Bohrlochs
Vorteile:
Hochpräzisionslegierungsschläuche
1Hergestellt aus nahtlosem hochwertigem Legierungsstahl.
2Präzise kontrollierte Konzentrizität, Geradheit und Behandlung.
3- Belastungsfrei, um unerwünschte Biegkräfte zu minimieren.
Hochleistungs-Gewinde
1Konische, grobe Fäden für eine schnelle Verarbeitung.
2Die Belastungswirksamkeit von 30 bis 35% unterstützt Standardbohrbelastungen.
3Konzipiert für ein reibungsloses Einschalten und eine dauerhafte Haltbarkeit.
Wärmebehandlung durch die Wand
1Er liefert 140% Materialfestigkeit gegenüber unbehandeltem Stahl.
2- Behandelte Schachtel- und Nadelfäden verlängern die Betriebsdauer.
3- Erhöht die Zugfestigkeit und die Ausbeute für tiefere Bohrungen.
Optimierte Verknüpfung
1- Doppel-Schulter-Gelenke minimieren Flüssigkeitsverlust.
2Das eingebaute Stabgewicht sorgt für eine ordnungsgemäße Spannungsverteilung.
3- Verbessert die Stabilität und Leistung der Bohrstränge.
Metrische Länge der Bohrstäbe
| Größe |
Länge (m) |
OD (mm) |
Identifizierung (mm) |
Gewicht (Kg) |
Der Wert des Wassers wird durch die Wärme ermittelt. |
Längen der PIN (mm) |
Inhalt (1/100 m) |
| BQ |
1.5 M |
55.6 |
46.1 |
9 |
8.5 |
44.45 |
167.00 |
| BQ |
3.0 M |
55.6 |
46.1 |
18 |
8.5 |
44.45 |
167.00 |
| NQ |
1.5 M |
69.9 |
60.3 |
11.6 |
8.5 |
44.45 |
286.00 |
| NQ |
3.0 M |
69.9 |
60.3 |
23.1 |
8.5 |
44.45 |
286.00 |
| Hauptquartier |
1.5 M |
88.9 |
77.8 |
17.1 |
8.5 |
44.45 |
475.00 |
| Hauptquartier |
3.0 M |
88.9 |
77.8 |
34.2 |
8.5 |
44.45 |
475.00 |
| PQ |
1.5 M |
114.3 |
101.6 |
25.4 |
10.2 |
62.8 |
811.00 |
| PQ |
3.0 M |
114.3 |
101.6 |
50.7 |
10.2 |
62.8 |
811.00 |
Einzelheiten zum Stäbchenbundel
| Größe |
Länge (m) |
# Stange pro Bündel |
Länge (mm) |
Breite (mm) |
Höhe (mm) |
Wt/Bundle (mm) |
Verpackungen/Container (40ft HC) |
| BQ |
1.5 M |
19 |
1580 |
292 |
254 |
181 |
126 |
| BQ |
3.0 M |
19 |
3080 |
292 |
254 |
355 |
63 |
| NQ |
1.5 M |
19 |
1580 |
368 |
330 |
239 |
100 |
| NQ |
3.0 M |
19 |
3124 |
368 |
330 |
453 |
52 |
| Hauptquartier |
1.5 M |
19 |
1580 |
470 |
406.4 |
343 |
60 |
| Hauptquartier |
3.0 M |
19 |
3080 |
470 |
406.4 |
674 |
35 |
| PQ |
1.5 M |
7 |
1580 |
356 |
320 |
190 |
104 |
| PQ |
3.0 M |
7 |
3080 |
356 |
320 |
370 |
52 |
Spezifikationen DATA
| Spezifische Angaben |
BQ |
NQ |
Hauptquartier |
PQ |
| Überdosis |
55.60 mm |
69.90 mm |
88.90 mm |
114.30 mm |
| Identifizierung (Box-Schulter) |
460,00 mm |
60.30 mm |
77.80 mm |
101.60 mm |
| Wandstärke |
4.90 mm |
4.80 mm |
5.55 mm |
6.35 mm |
| Volumen der Stange/Hole Annulus |
00,40 l/m |
00,68 l/m |
10,05 l/m |
10,54 l/m |
| Maximale empfohlene Tiefe |
1500 m |
2000 m |
1500 m |
1500 m |
| Maximal empfohlene Rücknahme |
112 kN |
140 kN |
326 kN |
352 kN |
| Maximal empfohlene Bohrmasse |
759 Nm |
1257 Nm |
2503 Nm |
5438 Nm |
| Min. Ertragsstärke (gemeint) |
1070 MPa |
1070 MPa |
1070 MPa |
1070 MPa |
| Min. Zugfestigkeit (Gelenk) |
1200 MPa |
1200 MPa |
1200 MPa |
1200 MPa |
| Druck des Zusammenbruchs |
114 MPa |
81 MPa |
69 MPa |
55 MPa |
Maximales Gewicht der Behälter pro Region
| Bestimmungsort |
20' Standard |
40' Standard |
| Albanien, Tirana |
21 700 |
24 204 |
| Australien, Melbourne, Freemantle |
16 000 |
19 400 |
| Brasilien |
22 000 |
23 000 |
| Kolumbien, Cartagena |
22 000 |
23 000 |
| Chile, Santiago und San Antonio |
22 000 |
23 000 |
| Dominikanische Republik, Rio Haina |
21 700 |
23 000 |
| Finnland, Helsinki |
21 700 |
24 404 |
| Deutschland, Nürnburg |
21 700 |
24 404 |
| Guatemala, Stadt Guatemala |
18 800 |
20 000 |
| Niederlande |
21 700 |
24 404 |
| Norwegen, Oslo |
21 700 |
24 404 |
| Pakistan, Karachi |
21 700 |
24 404 |
| Peru, Callao |
22 000 |
24 404 |
| Russland, St. Petersburg, Moskau |
21 700 |
24 404 |
| Südafrika, Kapstadt |
21 500 |
24 404 |
| Schweden, Helsinki |
21 700 |
24 404 |
| Türkei, Izmir, Istanbul |
21 500 |
24 404 |
| Vereinigtes Königreich, Rowley Regis |
21 700 |
24 404 |
| Die Ukraine, Odessa |
21 700 |
24 404 |
Bekanntmachung über die Vereinbarkeit
Um eine optimale Leistung und Langlebigkeit Ihrer Bohrstäbe zu gewährleisten, empfiehlt ROSCHEN, in jedem Bohrstrang ausschließlich Rohrstäbe von ROSCHEN herzustellen.Während Stäbe anderer Hersteller in ihrem Material ähnlich erscheinen könnenBei der Konstruktion des Gewinns oder beim Herstellungsprozess können Abweichungen in Abmessungen und Toleranzen die Kompatibilität beeinträchtigen und zu einer Verringerung der Leistungsfähigkeit oder zu einem vorzeitigen Verschleiß führen.
