Secoroc QLX 50/55 unten der Loch-Hammer
Secoroc QLX 50/55 unten der Loch-Hammer mit Hammer der Hochleistungs-DTH für Amerika hinunter die Loch-Bohrung
Secoroc QLX 50/55 unten das HolHammer mit Hammer der Hochleistungs-DTH für Amerika hinunter die Loch-Bohrung
QLX 50/55 - das späteste den Hämmern in der Hochleistungs-DTH
Hammer Secoroc QLX 50/55 an Roschen und am Atlas Copco Secoroc, halten wir, nach neuen Weisen des Verbesserns der Produktivität unserer Kunden zu suchen. Deshalb haben wir das Beste des QL-Entwurfs genommen, geworfen in einige neue Ideen, und unten geschaffen dem Secoroc QLX 50 und QLX 55 die Lochhämmer.
QLX 50 und QLX 55 sind hauptsächlich Hämmer des tiefen Lochs, aber sind auch Hochleistungshämmer für andere Anwendungen gewesen.
Dieses neue 5" Hämmer bieten 20% vielseitigere Leistung als die QL-Hämmer und besser wasser-aufgezeichnete die Tiefbohrenkapazität als sein Vorgänger, der Hammer TD 50 an. Sie sind Festpunkte mit der höchsten Rate des Durchdringens (ROP) und der Zuverlässigkeit, die ein Schnitt über dem Rest, dank Lösungen wie die neue Eausrüstung sind, welche die Instandhaltung einfacher und schneller durchzuführen macht. Das QLX 55 hat stärkeres Hochleistungs-(HD)-Gehäuse für längere Nutzungsdauer bei der Bohrung in abschleifende Felsformationen.
Die QLX 50 und QLX 55 sind zwingend in den USA und im Schweden vor Produkteinführung Probe gelaufen worden. Sie haben hervorragendes im Wasser gut, geothermische Bohrung geprüft, und andere Anwendungsdank die Luft wählen Eigenschaft vor, die dem QLX ermöglicht, eine Vielzahl von Luftpaketen bei der Benutzung des Luftüberschusses zusammenzubringen für Hammerenergie.

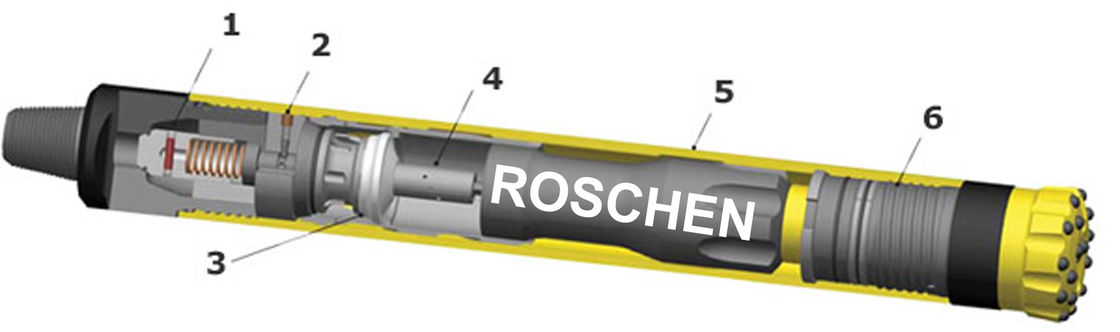

Hammer-Spezifikationen QLX 50/55 DTH | |
1 | Feld-erwiesenes Girosystem. |
2 | Robustes Rastensystem. |
3 | Nachgewiesener Quantitätssprungs-Luftzyklus stellt „Energie“ für 80% des Kolbens streichen unten zur Verfügung. |
4 | Ausgewähltes System der Luft lässt auswählbares TIMING Hammerleistung maximieren, um Luftpaket zusammenzubringen. |
5 | Umschaltbares Gehäuse, zum von Abnutzung zu maximieren. |
6 | Industrie, die QL-Artschaft führt. |
Allgemeine Spezifikationen | QLX 50 | QLX 55 | Luft-Verbrauchs-und Auswirkungs-Frequenz (mit der Luft ausgewählt auf Standardannahme 2) | |||
Verbindungsfaden | 3 1/2“ API Ausrichtung Pin | Luftdruck | scfm | bpm ** | ||
Stückchenschaft | QL 50 | 100 P/in | 155 | 1305 | ||
Außendurchmesser | 4,8" | 5,08" | 150 P/in | 257 | 1426 | |
Länge ohne Stückchen Schulter an Schulter | 41,76" | 41,76" | 200 P/in | 374 | 1547 | |
Gewicht ohne Stückchen | 153,0 lbs. | 178,0 lbs. | 250 P/in | 508 | 1668 | |
Backhead über Ebenen | 3,7"/4" | 3,7"/4" | 300 P/in | 657 | 1788 | |
Empfohlene minimale Stückchengröße | 5,25" | 5,5" | 350 P/in | 822 | 1909 | |
Empfohlene maximale Stückchengröße | 6" | 6" | psi* 400 | 961 | 2029 | |
Bohrung | 3,95" | 3,95" | psi* 450 | 1109 | 2114 | |
Kolbengewicht | 33,0 lbs. | 33,0 lbs. | psi* 500 | 1258 | 2270 | |
Anschlag | 3,75" | 3,75" | *Estimated Wert | |||
Maximale Druckdifferenz | 500 psig | 500 psig | ** Schläge pro Minute | |||
Make-updrehmoment | 5000 Fußpfunde. | 5000 Fußpfunde. |
Betriebsspezifikationen | |
Zufuhr-Kraft | 1500 - 2000 lbs. |
Umdrehungsgeschwindigkeit | 50 - 80 U/min |
Verweis. | Teil | Verweis. | Teil | |
1 | Auspuffrohr | 13 | O-ring* | |
2 | Schmeißen Sie für QLX 50/für QLX 55 | 14 | Kompressionskegel | |
3 | Stückchenhalteringversammlung | 15 | Luftverteiler | |
4 | O-ring* (Stückchenhalter) | 16 | Stecker, Führerfluß ausgewählt | |
5 | O-ring* (Stückchenlager) | 17 | Rastenversammlung | |
6 | Stückchenlager | 17a | Plunger* | |
7 | Sicherungsring | 17b | Kolben spring* | |
8 | Gehäuse für QLX 50/für QLX 55 | 17c | Kolbenhalter plug* | |
9 | Kolben | 18 | Rückschlagventilfrühling | |
10 | Robbe - Kolbenendstücknervensäge | 19 | Rückschlagventil | |
11 | Innerer Zylinder | 20 | O-ring* (Rückschlagventil) | |
12 | Ventilversammlung | 21 | Drosselklappensteckerkörper | |
12a | O-ring* | 22 | O-ring* | |
12b | O-ring* | 23 | Backhead-Versammlung für QLX 50/für QLX 55 | |
*Not separat verkauft | ||||
** Einzelteil 21 - Drosselklappenstecker 1/4" und Drosselklappenstecker 1/8" wird benutzt möglicherweise, um mehr Luft zu überbrücken, um Druck zu verringern und/oder das Freikaufen von Geschwindigkeit zu erhöhen. |
Abnutzungs-Grenzen | Hämmer und Ausrüstungen | |||
Klemme | Min. Länge | 1,85“ | QLX 50 komplett, 3 1/2“ API Ausrichtung Pin | |
Umkleidendes Rück-QLX 50 | Min. Od | 4,65" | QLX 55 komplett, 3 1/2“ API Ausrichtung Pin | |
Umkleidendes Rück-QLX 55 | Min. Od | 4,84" | E-Ausrüstung QLX 50, 3 1/2“ API Ausrichtung Pin | |
Umkleidender Ausschuss QLX 50/55 | Min. Od | 4,38" | E-Ausrüstung QLX 55, 3 1/2“ API Ausrichtung Pin | |
Stückchenlager | Maximum Identifikation | 3,019" | O-Ring Ausrüstung schließt Einzelteile 2x4, 1x5, 1x22 ein | |
Kolben-/Gehäusefreigabe | Maximum. | 0,01" | ||
Kolben/innere Zylinderfreigabe | Maximum. | 0,009" | Nachhaltigkeitsausrüstung schließt O-Ring Ausrüstung und Einzelteile 10, 12, 2x13, 20 ein | |
Auspuffrohrvorwölbung | Maximum. | 2,07" |
Stückchen-Spezifikationen ROSCHEN DTH | ||||
Hammer-Größe | Stückchendurchmesser | Schaft | ROSCHEN-CODE | |
Metrisch | Zoll | |||
1" | 64mm-70mm | 2 1/2“ - 2 3/4" | BR1 | ROS 11 |
2" | 70mm-95mm | 2 3/4" - 3 3/4" | MACH20/BR2 | ROS 22 |
3" | 90mm-102mm | 3 1/2“ - 4" | COP32/COP34/MACH303 | ROS 32 |
M30/DHD3.5/BR3 | ROS 34 | |||
4" | 105mm-152mm | 4 1/8" - 6" | COP44/DHD340/MACH44 | ROS 42 |
SD4/M40/QL40 | ROS 44 | |||
5" | 133mm-165mm | 5 1/4" - 6 1/2“ | COP54/DHD350R/MACH50 | ROS 52 |
SD5/M50/QL50/BR5 | ROS 54 | |||
6" | 152mm-254mm | 4 1/8" - 10" | COP64/DHD360/SD6 | ROS 62 |
M60/QL60/Bulroc BR6 | ROS 64 | |||
8" | 203mm-330mm | 8" - 13" | COP84/DHD380/SD8 | ROS 82 |
QL80/M80/M85 | ROS 84 | |||
10" | 254mm-380mm | 10" - 15" | SD10 | ROS 100 |
NUMA100 | ||||
12" | 305mm-508mm | 12" - 20" | DHD1120/SD12 | ROS 120 |
NUMA120/NUMA125 | ||||
Anmerkungen: Jede mögliche Sondergröße von DTH-Stückchen ist durch Anträge verfügbar. | ||||
Metzke, Remet-Faden ist verfügbar! |
ROSCHEN DTH hämmert Spezifikationen | |||||||
Hammer-Größe | Stückchen-Schaft | ROSCHEN-Code | Verbindungs-Faden | Passendes Stückchen | Funktionsdruck | Luftverbrauch | |
2" | BR2 | ROS 11 ROS 22 | Kasten RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8" Ausrichtung | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | ROS 34 | API 2 3/8" Ausrichtung | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | ROS 52 ROS 54 | API 2 3/8" Reg/API 3 1/2“ Ausrichtung | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | ROS 62 ROS 64 | API 3 1/2“ Ausrichtung | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | ROS 82 ROS 84 | API 4 1/2“ Ausrichtung | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | API 6 5/8" Ausrichtung | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | ROS 120 | API 6 5/8" Ausrichtung | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Anmerkungen: Jede mögliche Sondergröße von DTH-Stückchen ist durch Anträge verfügbar. | |||||||
Metzke, Remet-Faden ist verfügbar! |
