Knopfstückchen Schaftes DTH QL30 QL40 QL50 QL60 QL80 für DTH-Bohrung
Bohrgerät DTH ist in Tiefbau, Steinbrüche, hydraulischer und Wasserkraft-Technik, Wasserbrunnenbohrung, die Mineralerforschung weit verbreitet und verankert Lochbohrung, geothermische Technik, U-Bahnaushöhlung, ein anderer Tiefbau. es hat den instandzuhalten Vorteil der hohen Flachheit, die glatte Lochwand, hoch steif von der Bohrstange und Hammer, Unabhängiger von hohem Axialschub, keine Grenze auf Saattiefe, niedrige Kosten Geräte und Leichtigkeit. Am Bohrloch von dia.105mm-dia.500mm, werden ein viel der Bohrgeräte DTH verwendet.
Eigenschaften:
1. Knopfstückchen ist für seine hohe Verschleißfestigkeit auf mittelhartem zu den harten abschleifenden Felsformationen weithin bekannt (zwischen Druckfestigkeit Mpa 200 bis 260 Mpa). Aufmachung kugelförmige Wolframhartmetalleinsätze, das bekannt, um starke Konfiguration gegen Karbidbruch zu haben.
2. Empfohlen für das Beseitigen von Lochabweichung.
3. Weit verbreitetes Treiben und Tunnelbau.
4. Stückchengesichtsentwurf ist für mittelhartes zum harten abschleifenden Felsen ideal.
QL30, QL40, QL50, QL60, Spezifikationen Stückchen QL80 DTH | ||||||
QL-Schaft Stückchen | Stückchen-Durchmesser (Millimeter) | Stückchen-Durchmesser (Zoll) | Luft-Schlauch | Messgerätknöpfe | Vordere Knöpfe | Teilnummer |
QL30 | 85 | 3 11/32" | 2 | 6×φ13 | 4×φ12 | QL30-85 |
90 | 3 1/2“ | 2 | 6×φ14 | 4×φ12 | QL30-90 | |
95 | 3 3/4" | 2 | 6×φ14 | 4×φ13 | QL30-95 | |
100 | 3 7/8" | 2 | 8×φ12 | 6×φ12 | QL30-100 | |
105 | 4 1/8" | 2 | 8×φ13 | 6×φ12 | QL30-105 | |
QL40 | 105 | 4 1/8" | 2 | 6×φ14 | 5×φ13 | QL40-105 |
110 | 4 1/4" | 2 | 7×φ13 | 6×φ13 | QL40-110 | |
115 | 4 1/2“ | 2 | 7×φ14 | 6×φ13 | QL40-115 | |
120 | 4 3/4" | 2 | 8×φ14 | 6×φ14 | QL40-120 | |
127 | 5 | 2 | 8×φ14 | 7×φ14 | QL40-127 | |
QL50 | 133 | 5 1/4" | 2 | 7×φ16 | 6×φ14 | QL50-130 |
140 | 5 1/2“ | 2 | 7×φ18 | 7×φ14 | QL50-140 | |
146 | 5 3/4" | 2 | 8×φ18 | 7×φ14 | QL50-146 | |
152 | 6" | 2 | 8×φ18 | 8×φ14 | QL50-152 | |
165 | 6 1/2“ | 2 | 8×φ18 | 8×φ16 | QL50-165 | |
QL60 | 152 | 6" | 2 | 8×φ16 | 8×φ16 | QL60-152 |
165 | 6 1/2“ | 2 | 8×φ18 | 8×φ16 | QL60-165 | |
178 | 7" | 2 | 8×φ18 | 8×φ18 | QL60-178 | |
190 | 7 1/2“ | 3 | 9×φ18 | 9×φ16 | QL60-190 | |
203 | 8" | 3 | 9×φ18 | 9×φ18 | QL60-203 | |
QL80 | 195 | 7 11/16 | 3 | 9×φ18 | 9×φ16 | QL80-195 |
203 | 8" | 3 | 9×φ18 | 9×φ18 | QL80-203 | |
216 | 8 1/2“ | 2 | 10×φ18 | 12×φ16 | QL80-216 | |
254 | 10" | 3 | 11×φ18 | 17×φ16 | QL80-254 | |
305 | 12" | 4 | 12×φ18 | 29×φ16 | QL80-305 |
Stückchen-Spezifikationen ROSCHEN DTH | ||||
Hammer-Größe | Stückchendurchmesser | Schaft | ROSCHEN-CODE | |
Metrisch | Zoll | |||
1" | 64mm-70mm | 2 1/2“ - 2 3/4" | BR1 | ROS 11 |
2" | 70mm-95mm | 2 3/4" - 3 3/4" | MACH20/BR2 | ROS 22 |
3" | 90mm-102mm | 3 1/2“ - 4" | COP32/COP34/MACH303 | ROS 32 |
M30/DHD3.5/BR3 | ROS 34 | |||
4" | 105mm-152mm | 4 1/8" - 6" | COP44/DHD340/MACH44 | ROS 42 |
SD4/M40/QL40 | ROS 44 | |||
5" | 133mm-165mm | 5 1/4" - 6 1/2“ | COP54/DHD350R/MACH50 | ROS 52 |
SD5/M50/QL50/BR5 | ROS 54 | |||
6" | 152mm-254mm | 4 1/8" - 10" | COP64/DHD360/SD6 | ROS 62 |
M60/QL60/Bulroc BR6 | ROS 64 | |||
8" | 203mm-330mm | 8" - 13" | COP84/DHD380/SD8 | ROS 82 |
QL80/M80/M85 | ROS 84 | |||
10" | 254mm-380mm | 10" - 15" | SD10 | ROS 100 |
NUMA100 | ||||
12" | 305mm-508mm | 12" - 20" | DHD1120/SD12 | ROS 120 |
NUMA120/NUMA125 | ||||
Anmerkungen: Jede mögliche Sondergröße von DTH-Stückchen ist durch Anträge verfügbar. | ||||
Metzke, Remet-Faden ist verfügbar! |

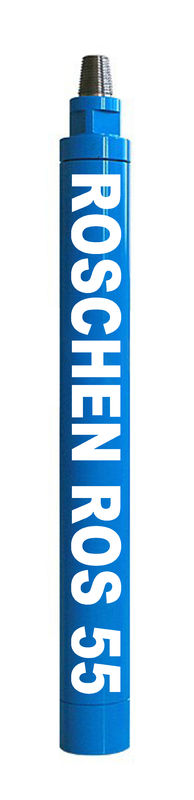

ROSCHEN DTH hämmert Spezifikationen | |||||||
Hammer-Größe | Stückchen-Schaft | ROSCHEN-Code | Verbindungs-Faden | Passendes Stückchen | Funktionsdruck | Luftverbrauch | |
2" | BR2 | ROS 11 ROS 22 | Kasten RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8" Ausrichtung | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | ROS 34 | API 2 3/8" Ausrichtung | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | ROS 52 ROS 54 | API 2 3/8" Reg/API 3 1/2“ Ausrichtung | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | ROS 62 ROS 64 | API 3 1/2“ Ausrichtung | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | ROS 82 ROS 84 | API 4 1/2“ Ausrichtung | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | API 6 5/8" Ausrichtung | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | ROS 120 | API 6 5/8" Ausrichtung | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Anmerkungen: Jede mögliche Sondergröße von DTH-Stückchen ist durch Anträge verfügbar. | |||||||
Metzke, Remet-Faden ist verfügbar! |
FAQ
Ausdrücke u. Zustände der Einrichtung:
1. Zahlungsbedingungen:
T/T (telegrafische Übertragung) oder Western Union
2. Lieferbedingung:
Basiert auf Auftragsquantität, normalerweise dauert es 10 Tage für Produktion.
Nur 2 oder 3 Tage, wenn wir Vorrat auf Ihrer Antraggröße haben.
3. Transport:
Beispielauftrag: wir schlagen Eil- oder den auf Kurier dem Luftweg vor
Großauftrag: wir schlagen auf dem Luftweg oder durch Meer vor.
4. Qualität u. Service:
A. Es gibt strenge Prüfung für jeden Auftrag, bevor man heraus versendet.
B. Unsere Verkäufe team und technische Unterstützung wird Antwort für Ihre Frage innerhalb 24 Stunden durch skype: ROSCHEN.TOOL und WhatsApp/Wechat: +86-13764195009.
Ersatz C. Free stellt sobald der Ausfall bestätigt verursacht oder unsere Produktqualität zur Verfügung; Zufrieden gestellt nicht mit einer Rückerstattung.
