ODEX Exzentrisches Überlastbohrsystem für Wasserbrunnenbohrungen
Roschen Exzentrisches Bohrwerkzeug des Unternehmens, bestehend aus Stangenstabilisator und exzentrischem Bohrer, das Ende des exzentrischen Bohrers ist mit einem ersten Vorsprung versehen, die Innenwand des Stangenstabilisators ist mit einer ersten Nut versehen, die zum ersten Vorsprung passt, und die Innenwand des Stangenstabilisators ist mit einer ersten Begrenzungsnut entlang der Umfangsrichtung versehen, die Außenwand des Endes ist mit einer Ringnut versehen, der Stangenstabilisator ist mit einem Befestigungsloch versehen, und wenn das Befestigungsloch mit einem Stift versehen ist, kann der Stift in der Ringnut stecken bleiben.

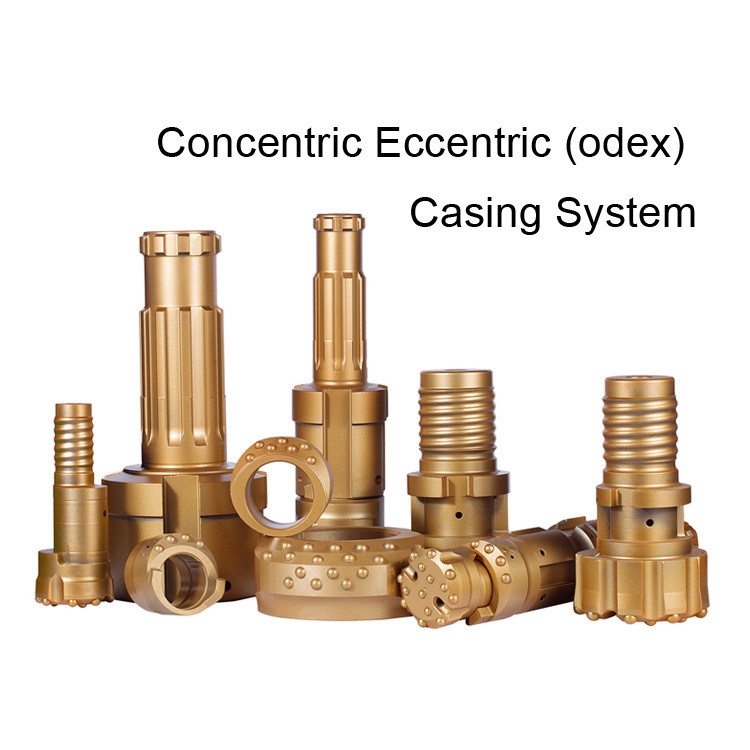

ODEX Exzentrisches Überlastbohrsystem
Bereich für Gehäusedurchmesser 4 1/2"-12 3/4'
Hammer Schaft DHD, SD, Mission, QL usw.
Modell:
ODEX76, ODEX90, ODEX115, ODEX140, ODEX165, ODEX190, ODEX240, ODEX280
Produktbeschreibung
Das ODEX-System ist ein Down-Hole-Hammer-System, das entwickelt wurde, um das Gehäuse während des Bohrens voranzutreiben.
Das ROSCHEN ODEX-System besteht aus Pilotbohrer, Aufbohrer und Führungsvorrichtung.
Sie bestehen aus hochwertigem legiertem Stahl und Hartmetall mit strenger Wärmebehandlung. Das ROSCHEN ODEX-System wurde in
vielen Baustellen in vielen Bereichen verbessert.
| ODEX EXZENTRISCHES GEHÄUSEBOHRSYSTEM - Typische Parameter |
| Parameter |
Typischer Bereich/Optionen |
Notizen |
| Gehäusedurchmesser (AD) |
114 mm (4,5"), 140 mm (5,5"), 168 mm (6,5"), 194 mm (7,5") |
Die gebräuchlichsten Größen. Größer/benutzerdefiniert verfügbar. |
| Bohrlochdurchmesser |
~ 1,3x - 1,5x Gehäuse AD |
Bestimmt durch die Größe des exzentrischen Aufbohrers. |
| Aufbohrer Material |
Wolframkarbid-Einsätze, Hartlegierungsstahl |
Hohe Verschleißfestigkeit. |
| Gehäusetyp |
Bündige Verbindung, hochfester Stahl |
Gewährleistet Festigkeit und reibungslosen Vorschub. |
| Antriebsmethode |
Top-Hammer (DTH-Hämmer), Rotary (Down-the-Hole oder ODEX-Hammer) |
Kompatibel mit Standard-Bohranlagen. |
| Typische Tiefen |
Bis zu 100+ Meter (300+ Fuß) |
Hängt von den Bodenverhältnissen und der Anlagenkapazität ab. |
Spezifikationen:
| ODEX-Typ |
Empfohlene Gehäusegröße |
Min. Wandstärke |
Pilotbohrer Durchmesser |
Aufbohrer Durchmesser |
Für Schäfte des Hammers |
| Max. AD |
Min. ID |
| mm |
Zoll |
mm |
Zoll |
mm |
Zoll |
mm |
Zoll |
mm |
Zoll |
| 90 |
115 |
4 1/2 |
102 |
4 |
6 |
15/64 |
90 |
3 35/64 |
123 |
4 27/32 |
DHD3.5, Cop34, Mission 30 |
| 115 |
142 |
5 19/32 |
125 |
4 59/64 |
7 |
9/32 |
115 |
4 17/32 |
155 |
6 7/64 |
DHD340A, SD4, QL40, Mission40 |
| 115 |
146 |
5 3/4 |
128 |
5 3/64 |
7 |
9/32 |
116 |
4 9/16 |
152 |
6 |
| 140 |
168 |
6 5/8 |
152 |
5 63/64 |
8 |
5/16 |
140 |
5 1/2 |
189 |
7 7/16 |
DHD350R, SD5, QL50, Mission50 |
| 144 |
178 |
7 |
160 |
6 19/64 |
9 |
23/64 |
144 |
5 9/16 |
192 |
7 9/16 |
| 165 |
196 |
7 23/32 |
183 |
7 13/64 |
6 |
15/64 |
166 |
6 17/32 |
211 |
8 19/64 |
DHD360, SD6, QL60, Mission60 |
| 180 |
219 |
8 5/8 |
194 |
7 5/8 |
6 |
15/64 |
179 |
7 3/64 |
232 |
9 1/8 |
| 190 |
219 |
8 5/8 |
205 |
8 1/16 |
7 |
9/32 |
191 |
7 1/2 |
236 |
9 19/64 |
| 190 |
219 |
8 5/8 |
205 |
8 1/16 |
7 |
9/32 |
191 |
7 1/2 |
236 |
9 19/64 |
DHD380, QL80, SD8, Mission 80 |
| 230 |
273 |
10 3/4 |
250 |
9 27/32 |
11.5 |
29/64 |
229 |
9 1/64 |
286 |
11 1/4 |
| 240 |
273 |
10 3/4 |
250 |
9 27/32 |
11.5 |
29/64 |
241 |
9 31/64 |
308 |
12 1/8 |
| 280 |
324 |
12 3/4 |
305 |
12 |
9.5 |
3/8 |
280 |
11 1/64 |
378 |
14 57/64 |
SD10, NUMA100 |
Vorteile
1. Anwendbar auf schwach stabilen Schichten: Das exzentrische Design kann eine bessere Bohrlochstabilität und Gehäuseführung in lockeren, porösen und leicht einstürzenden Formationen bieten.
2. Schnelle Baugeschwindigkeit: Einige Prozesse ermöglichen die direkte Fertigstellung von Bohrungen und Gehäuseinstallation ohne Schlammbau. So dass die Bauzeit erheblich verkürzt wird.
3. Reduzieren Sie die Bohrlochreibung: Das exzentrische Gehäuse bildet unregelmäßigen Kontakt in der Bohrlochwand, wodurch die Gesamtreibung des Bohrlochs reduziert werden kann. Dadurch wird die Hebelast der Ausrüstung reduziert.
Wie kauft man?
Wenn Sie einen ODEX-Bohrer kaufen möchten, müssen Sie uns den AD und die Wandstärke des benötigten Gehäuses mitteilen. Wir müssen auch den Lochdurchmesser, die Min. ID des Gehäuseschuhs und das Modell des Hammers kennen.
Im Allgemeinen müssen Sie das am besten geeignete exzentrische Gehäusesystem entsprechend den spezifischen geologischen Bedingungen sowie der Bauumgebung, dem wirtschaftlichen Budget und den technischen Anforderungen auswählen, um den sicheren und effizienten Fortschritt des Projekts zu gewährleisten.
