U100 Probenehmer für Bodenuntersuchungen
U100 Probenahmesystem, U100 Probenehmer
Probenehmer U100 (U4) und U70 – werden zur Gewinnung ungestörter Proben in den meisten Böden und einigen schwachen Gesteinen verwendet.Der Probenehmer U100 ergibt eine Probe mit einem Nenndurchmesser von 100 mm (4 Zoll) und der U70 eine Probe mit einem Nenndurchmesser von 70 mm.
U100 Probenahmesysteme
Die Ausrüstung von Roschen U100 Sampling Systems wurde entwickelt, um ungestörte Proben in den meisten Böden und einigen schwachen Gesteinen wie Kreide und Mergel zu erhalten.Der Probenehmer produziert einen Bodenkern mit einem nominellen Durchmesser von 100 mm (4") und einer Länge von etwa 450 mm (18").
Das Probenröhrchen mit aufgesetztem Schneidschuh wird mit einem Gleithammer in den Boden getrieben.
Ein Antriebskopf (oder Glockengehäuse) passt zwischen den Gleithammer und das Probenröhrchen und enthält einen „Overdrive-Raum“ und ein Kugelventil.Das Kugelventil ermöglicht das Ablassen von Luft, wenn das Rohr in den Boden getrieben wird.
Zwei Arten von U100-Probenahmesystemen werden allgemein verwendet:
Standardsystem
Besteht aus einem Probenröhrchen aus Stahl oder Aluminium, einem Schneidschuh und optionalem Corecatche Schneidschuhe sind einsatzgehärtet und können eine glatte oder gezackte Schneide haben.Für Probenröhrchen sind Kunststoff- oder Legierungs-Endkappen erhältlich, und für die Langzeitlagerung von Proben wird ein spezielles Siegelwachs verwendet.
Kunststoff-Liner-System

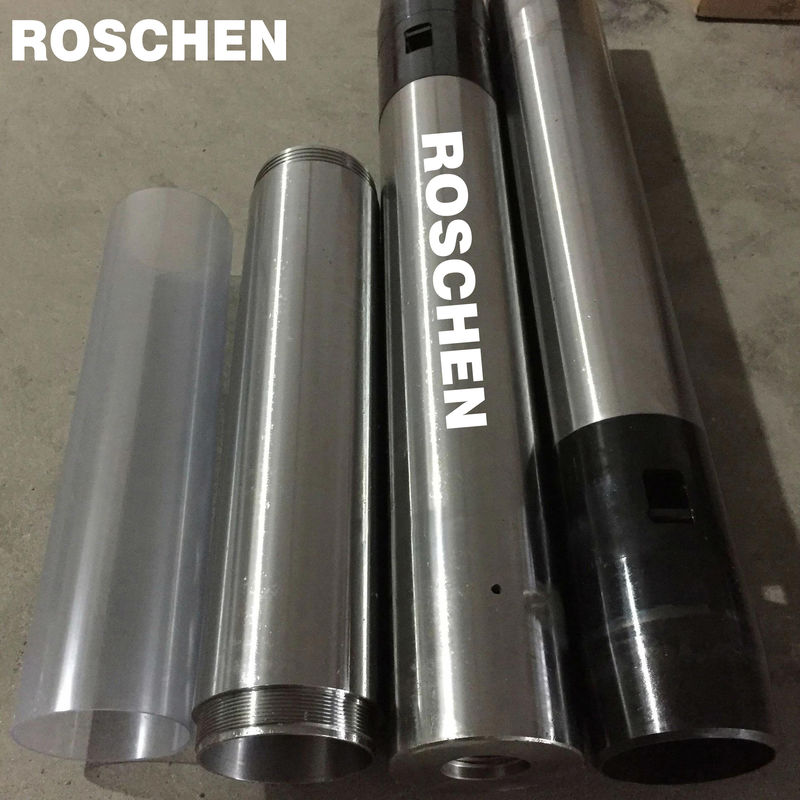

Besteht aus einem Stahlkörperrohr, das eine austauschbare Kunststoffauskleidung umschließt.Glatte oder gezackte Schneidschuhe werden an der Basis des Körperrohrs und einem optionalen Kernfänger und einem Distanzring (erforderlich, wenn ein Kernfänger verwendet wird) befestigt.Passend zu den Kunststoffauskleidungen sind Kunststoff-Endkappen erhältlich.
Obwohl die Verwendung von Kunststoffauskleidungen die Gesamtkosten für die Gewinnung und Aufbewahrung von Proben reduziert, ist der Schneidschuh notwendigerweise dicker und somit die Probe im Vergleich zum Standardsystem erheblich stärker gestört.
Für beide Systeme sind Verbindungsstücke erhältlich, um zwei oder mehr Probenröhrchen in Reihe zu verbinden.
Strukturen des U100 Probenahmesystems | ||
Maximaler Außendurchmesser (mm) | 118.6 | |
Mindest-ID (mm) | 104.4 | |
Flächenverhältnis | 29% | |
Artikel | Beschreibung | |
1 | Probenröhrchen-Aluminium | |
1 | Probenröhrchen-Stahl | |
2 | Kernfänger | |
3 | Schneideschuh | |
4 | Kunststoff-Endkappen für Probenröhrchen | |
5 | Kernauskleidung aus Kunststoff |
