Systeme der Probenahme-U100 benutzt für die Klimabodenbeispielbohrung

Probenehmer U100 für die Boden-Prüfung

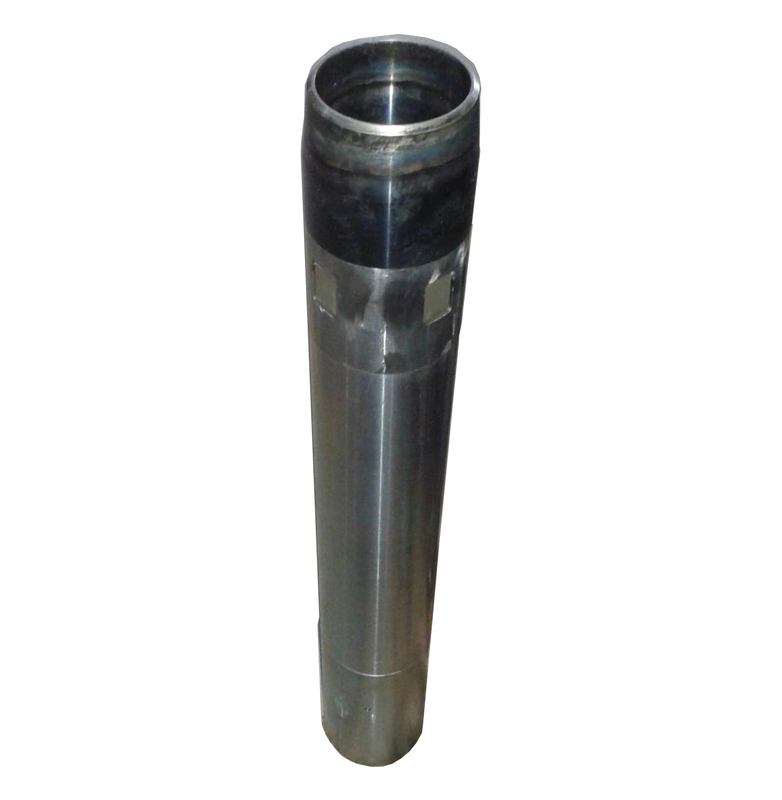

U100, das Systeme, diese Ausrüstung probiert, ist für den Erhalt von ungestörten Proben im meisten Boden und von einigen schwachen Felsen wie Kreide und Mergel bestimmt. Der Probenehmer produziert einen nominalen Durchmesser-Bodenkern 100 Millimeter (4"), ungefähr 450 Millimeter (18") lang. Das Beispielrohr mit befestigtem Schnittschuh wird in den Boden mittels eines gleitenden Hammers gefahren.

System des Probenehmers U100 für die Boden-Prüfung

Probenehmer U100 für die Boden-Prüfung

Probenehmer U100 für die Boden-Prüfung

System der Probenahme U100, Probenehmer U100

Probenehmer U 70 verwendete für die Klimabodenbeispielbohrung

U100 Probenehmer für den prüfenden Boden, Probenehmer U 70 verwendete für die Klimabodenbeispielbohrung

Systeme der Probenahme-U100 benutzt für die Klimabodenbeispielbohrung

System der Probenahme U100, Probenehmer U100

Probenehmer U100 (U4) und U70 - benutzt für das Erhalten von ungestörten Proben im meisten Boden und in einigen schwachen Felsen. Der Probenehmer U100 gibt eine nominale Durchmesserprobe 100 Millimeter (4") und das U70 gibt eine nominale 70-Millimeter-Durchmesser Probe.

U100, das Systeme probiert

Diese Ausrüstung ist für den Erhalt von ungestörten Proben im meisten Boden und von einigen schwachen Felsen wie Kreide und Mergel bestimmt. Der Probenehmer produziert einen nominalen Durchmesser-Bodenkern 100 Millimeter (4"), ungefähr 450 Millimeter (18") lang.

Das Beispielrohr mit befestigtem Schnittschuh wird in den Boden mittels eines gleitenden Hammers gefahren.

Ein Antriebs-Kopf (oder unterbringende Bell) passt zwischen dem gleitenden Hammer und dem Beispielrohr und enthält einen „Schnellgangraum“ und ein Kugelventil. Das Kugelventil erlaubt, dass Luft freigegeben wird, da das Rohr in den Boden gefahren wird.

Zwei Arten System der Probenahme U100 sind im allgemeinen Gebrauch:

Standardsystem
Besteht aus ein Stahl, oder Aluminiumbeispielrohr, den Schuh und optionales Corecatche schneiden, die Schuhe schneiden, werden eingesatzhärtet möglicherweise und hat einen einfachen oder gezackten Rand. Plastik-oder Legierungs-Endstöpsel sind- verfügbar, Beispielrohre zu passen und ein spezielles versiegelndes Wachs wird für Langzeitlagerung von Proben benutzt.

Plastikzwischenlagen-System
Besteht aus einem Stahlkörper-Rohr, das eine austauschbare Plastikzwischenlage einschließt. Einfach oder gezackt schneiden befestigen Schuhe auf die Basis des Körper-Rohrs und ein optionales Corecatcher und einen Abstandsring (erfordert, wenn ein Corecatcher verwendet wird). Plastikendstöpsel sind verfügbar, die Plastikzwischenlagen zu passen.

Obgleich verringert die Anwendung von Plastikzwischenlagen die Gesamtkosten des Erhaltens und der Speicherung von Proben, ist der Schnittschuh notwendigerweise stärker und folglich störte die Probe deutlich mehr verglichen mit dem Standardsystem.

Für beide Systeme sind Verbindungsstücke verfügbar, zwei oder mehr Beispielrohre zusammen zu verbinden in der Reihe.

Ausführliche Fotos
