Ns-DMA/B Elektronischer Neigungsmesser für Bohrlochbohrungen ±0.1° Präzision

Ns-DMA/B Elektronisches Neigungsmessgerät zur Messung des Neigungswinkels und der Ausrichtung der Bohrungen

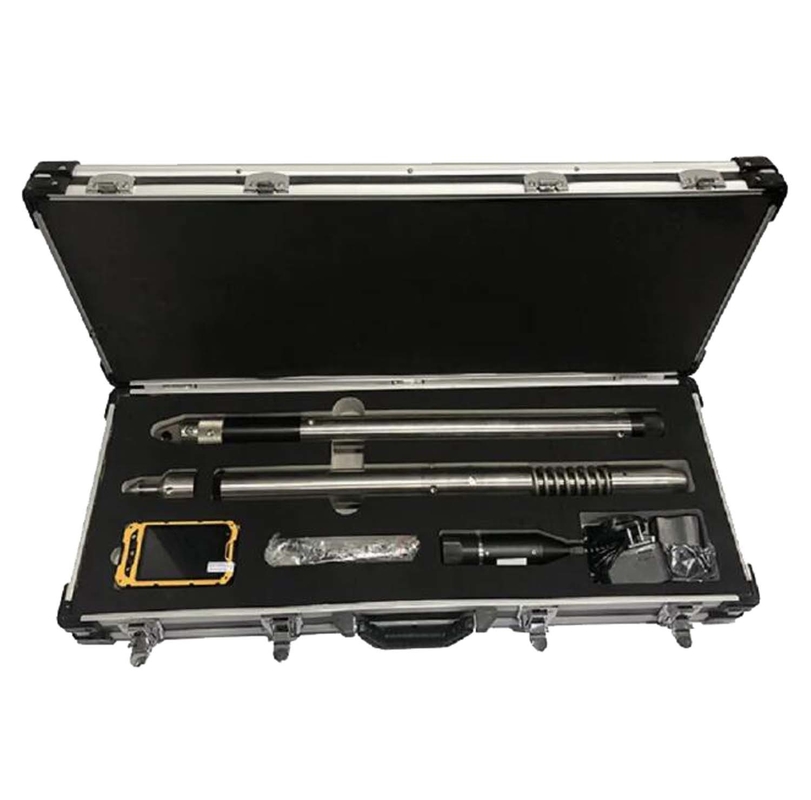

Ns-DMA/B Elektronisches Neigungsmessgerät

Beschreibung des Produkts
NS-DMA/B Elektronisches Neigungsmesser

1.1 Funktionen und Anwendung

Messung des Neigungswinkels, der Ausrichtung der magnetischen Betriebsfläche und der Ausrichtung der oberen seitlichen Betriebsfläche am Ende des Bohrloches oder einer bestimmten Position während des Bohrens.

Weit verbreitet für die Erhebung von Bohrungen in Öl, Kohlebergbau und Bewässerungsanlagen.

1.2 Merkmale


Ø für verschiedene operative Zwecke:
Erfüllung verschiedener Untersuchungszwecke entweder für die Messung mit Aufhängung oder für die selbstschwebende Messung, sobald sie mit verschiedenen äußeren Schutzmitteln ausgestattet ist.
Ø Hohe Präzision und Zuverlässigkeit:
Als Schlüsselbestandteil des Neigungsmessers weist der Beschleunigungssensor mit einem stoßsicheren Beschleunigungsmessgerät die Eigenschaften einer hohen Linearität, geringer Temperaturdrift und guter Rekurrenz auf.
Ø Schutz vor dem Abschalten:
Ein Stromausfall, der durch Schüttelungen oder Druck verursacht wird, führt nicht zu Betriebsunterbrechungen oder Datenverlusten.
Ø Dynamische Leistung:
Ausgezeichnete Datenerfassung und -verarbeitung in dynamischer oder statischer Leistung.
Ø Stoß- und Stoßbeständigkeit:
Außen-Multivibrations-Schutzpuffer, sowohl radial als auch axial.
Ø Niedertemperaturumgebung geeignet: Normale Leistung bei -40oC
Ø Tiefgründungsmessung:
Ausgerüstet mit Wärmedämmungsschutz, normal bei 250oC, unter 125MPa


1.3 Spezifikation:

F32 und F27




1.4 Arbeitsbedingungen:

Temperatur: -40 °C bis 125 °C (max. 250 °C mit Wärmedämmschutz);

Schlagwiderstand: ≤ 4,5 g, 10 ~ 100 Hz

Schlagwiderstand: ≤ 2000 g, 0,5 ms


2. Technische Parameter

Andere Parameter

Spannung: DC6V ~ DC8V
Strom: unter DC5V, Standby-Zustand ≤30mA, Datenerfassung ≤150mA
Temperatur: -40 bis 125 °C
Aufprallwiderstand: 2000 g, 0,5 ms.
Stoßfestigkeit: 10 g, 20~100 Hz.
Dynamische Leistung: Bei einer Vibrationsbeschleunigung von 3 g und einer Frequenz von 20 Hz ist ein möglicher Neigungsfehler ≤ 0,2° im Vergleich zur statischen Messung.
Verzögerungsbereich: 1 bis 99 Minuten, mindestens 1 Minute;
Intervallumfang: 1~99 Sekunden, mindestens 1 Sekunde (nur für mehrere Aufnahmen)
Max. Probenahme: 3600 Punkte (nur für mehrfache Aufnahmen)
Kontinuierliche Arbeitszeit: Min 20 Stunden (nur für Mehrfachschüsse)

3. Wiederaufladbare Batterie

Für einen einzigen Schuss

Ausgangsspannung: DC7.2V.
Stromausgabe: ≥ 500 mAh
Arbeitstemperatur: -40 bis 125 °C
Lade- oder Entladezeiten: ≥ 800 Mal
Ladezeit: 2 bis 4 Stunden
Entladungszeit: ≥30min

Für mehrfache Schüsse

Ausgangsspannung: DC6V
Stromausgabe: ≥ 2000 mAh
Arbeitstemperatur: -40 bis 125 °C
Lade- oder Entladezeiten: ≥ 800 Mal
Ladezeit: 16~17 Stunden
Entladungszeit: ≥12h
