Niedrigpreis-Einfach- und Mehrschuss-Neigungsmessgerät ±0,2° für Bohrlöcher

Niedrigpreis-Einfach- und Mehrfach-Inklinometer

Niedrige Kosten Einfach- und Mehrfach-Inklinometer für die Orientierung des Bohrlochkerns

Die in Absatz 1 Buchstabe b genannten Daten sind in Anhang I der Verordnung (EU) Nr. 1095/2010 zu entnehmen.
1. Neigung: ± 0,2°;
2. Azimut: ±1,0°;
3. Werkzeugoberfläche: ± 0,5°.

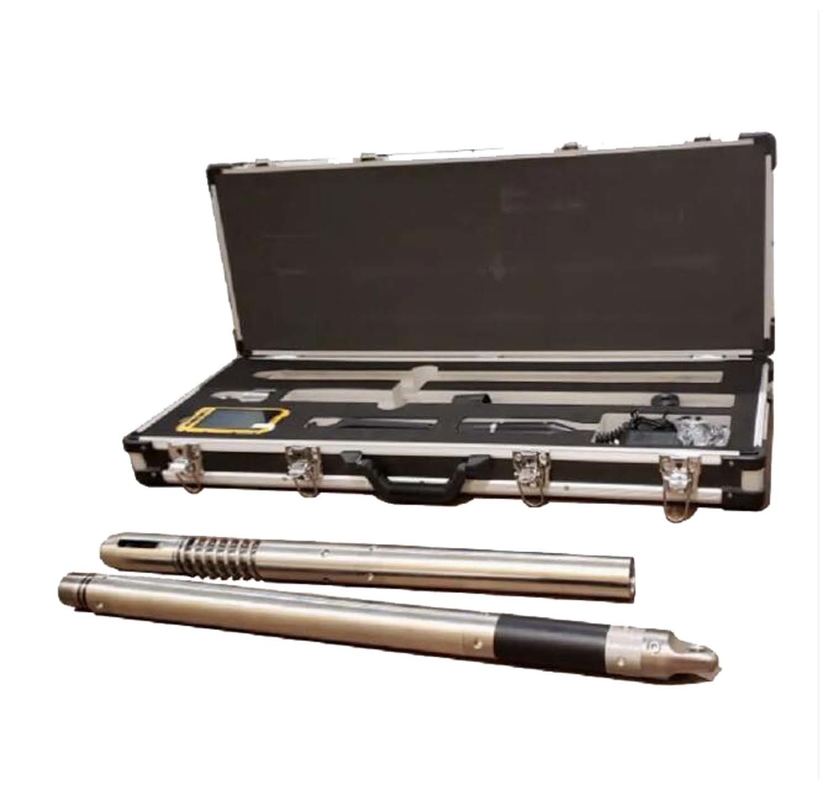

RS-SMLT-01 Low-Cost Einzelschuss- und Mehrschuss-Inklinometer


Einleitung

RS-SMLT-01 Low Cost SingleShot & MultiShot Inclinometer wird zur Messung des Neigungswinkels, Azimutwinkels,Ausrichtung der magnetischen Betriebsfläche und Ausrichtung der oberen seitlichen Betriebsfläche am Ende des Bohrloches oder einer bestimmten Position während des Bohrens.

Es wird weit verbreitet für die Erhebung von Bohrungen von Bohrlöchern in den Bereichen Erdöl, Kohlebergbau und Bewässerungsanlagen angewendet.

Eigenschaften

1- Für verschiedene operative Zwecke:

Erfüllung verschiedener Untersuchungszwecke entweder für die Messungssperre oder für die selbstschwebende Messung, sobald sie mit verschiedenen äußeren Schutzmitteln ausgestattet ist

2Hohe Präzision und Zuverlässigkeit:

Als Schlüsselbestandteil des Neigungsmessers weist der Beschleunigungssensor mit einem stoßsicheren Beschleunigungsmessgerät die Eigenschaften einer hohen Linearität, geringer Temperaturdrift und guter Rekurrenz auf.

3Schutzabschaltung:

Ein Stromausfall, der durch Schüttelungen oder Druck verursacht wird, führt nicht zu Betriebsunterbrechungen oder Datenverlusten.

4Dynamische Leistung:

Ausgezeichnete Datenerfassung und -verarbeitung in dynamischer oder statischer Leistung.

5. Stoß- und Stoßfestigkeit:

Außen-Multivibrations-Schutzpuffer, sowohl radial als auch axial.

6. Niedertemperaturumgebung geeignet:

Normale Leistung bei -40°C

7. Tiefgründiges Messen:

Ausgestattet mit Wärmedämmungsschutz, bei normaler Betriebstemperatur von 250 °C unter 125 MPa

Spezifikationen

Durchmesser: Ф32 und Ф27

Neigung: 0 bis 180° ± 0,2°

Azimuth: 0~360° ±1,0° (Bohrneigung ≥6°)

Höhere Betriebsfläche seitlich: 0°360°±0,5° (Bohrneigung ≥6°)

Magnetische Betriebsfläche: 0°360°±1,0° (Bohrneigung ≤8°)

Verzögerungsbereich: 1 bis 99 Minuten, mindestens 1 Minute

Intervallbereich: 1 ~ 99 Sekunden, mindestens 1 Sekunde (nur für mehrfache Aufnahmen)

Max. Probenahme: 3600 Punkte (nur für mehrfache Aufnahmen)

Kontinuierliche Arbeitszeit: Min 20 Stunden (nur für Mehrfachschüsse)

Stoßfestigkeit: ≤ 4,5 g, 10~100 Hz

Schlagwiderstand: ≤ 2000 g, 0,5 ms

Spannung: DC6V ~ DC8V

Strom: bei DC5V, Standby ≤ 30 mA, Datenerfassung ≤ 150 mA

Temperatur: -40°C bis 125°C (max. 250°C mit Wärmedämmschutz)



Aufladbare Batterie


Für einen einzigen Schuss


Ausgangsspannung: Gleichspannung 7,2 V.

Stromausgabe: ≥ 500 mAh

Arbeitstemperatur: -40 ~ 125 °C

Lade- oder Entladezeiten: ≥ 800 Mal

Ladezeit: 2 bis 4 Stunden

Entladungszeit: ≥30min

Für mehrfache Schüsse

Ausgangsspannung: DC6V

Stromausgabe: ≥ 2000 mAh

Betriebstemperatur: -40 ~ 125 °C

Lade- oder Entladezeiten: ≥ 800 Mal

Ladezeit: 16~17 Stunden

Entladungszeit: ≥12h
