U70 U100 Probenahmesystem für geotechnische Standortuntersuchungen und Bodenproben

U100 SAMPLER

U100-Probenahmesystem für geotechnische Standortuntersuchungen und Bodenproben

Geotechnische Standortuntersuchung und Bodenprobenahme

In letzter Zeit sind kompakte leichte Bohr- und Probenahmemaschinen sehr beliebt geworden.

Mehrere Unternehmen stellen hervorragende kompakte Bodenprobenahmemaschinen her, darunter:

U100-Probennehmer Die Ausrüstung für diese Methode der Bodendurchdringung und Probennahme kann schnell auf einem Anhänger hinter einem 4×4-Fahrzeug oder in einem Kastenwagen eingesetzt werden.


Die im Allgemeinen mit Gummiketten versehenen Maschinen können sich schnell an einem Standort bewegen und minimale Oberflächenschäden verursachen, während sie repräsentative Proben von guter Qualität von Schichten unterhalb des Standorts erhalten, normalerweise bis zu einer Tiefe von etwa 10 mtr, obwohl diese Tiefe unter günstigen Bedingungen erheblich erhöht werden kann.


Geotechnical Exploration Services führt diese Arbeiten mit Maschinen aus, die mit einem Fallhammer ausgestattet sind, der schnell durch einen Drehbohrkopf ersetzt werden kann, der das Eindringen in das Grundgestein einschließlich Kernbohrungen bis zu 50 mtr ermöglicht.


Eine Reihe von Schneide- und Probenentnahmewerkzeugen wurde für die Verwendung bei dieser Art von Untersuchungen in seichtem Boden entwickelt.



Betonbohrfässer


An vielen Standorten ist es notwendig, Beton oder Asphalt und andere künstliche Materialien zu durchtrennen, um Zugang zu dem zu untersuchenden Boden zu erhalten.Dazu wird ein Betonschneide-/Kernbohrer verwendet, der aus einem Rohr mit einem diamantimprägnierten Schuh besteht, der problemlos die härtesten Materialien einschließlich Stahlbeton schneiden kann.Die Oberseite des Rohrs ist mit einem Wasserdrehgelenk zum Einspritzen von Wasser zum Kühlen des Bohrers und zum Entfernen von Bohrspänen ausgestattet.



Probenröhrchen mit Fenster und ohne Fenster


Fensterprobenröhrchen sind in der Regel 1mtr – 2mtr lang.Sie haben einen Schneidschuh an der Vorderkante und Schlitze oder Fenster an der Seite, die einen direkten Zugang zur Probe ermöglichen.Sie werden mit einem Fallgewicht oder Hydraulikhammer in den Boden getrieben.Die Verrohrung wird während der Probenahme bei Bedarf vorgeschoben, um kollabierende Schichten zu stabilisieren.


Andere ähnliche Arten von Probenahmeröhrchen haben keine Fenster (fensterlos), haben aber abnehmbare, durchsichtige Kunststoffauskleidungen, die versiegelt werden können, um die Unversehrtheit zu bewahren, und dann im Labor, wo sie protokolliert, analysiert und Proben getestet werden, entlang ihrer Länge aufgeschnitten werden können und hervorragende repräsentative Informationen liefern die untersuchte Website.


Andere geotechnische Informationen können während dieser Art von Baugrunderkundung gesammelt werden.



Standardpenetrationstests (SPT) nach BS1377B
Ein Test, um den Grad der Kompaktheit des Bodens an Ort und Stelle zu schätzen, indem die Anzahl der Schläge gezählt wird, die erforderlich sind, um einen Standard-Probenlöffel 1 Fuß (0,3 Meter) mit einem Gewicht von 140 Pfund (64 Kilogramm) zu fahren, das 30 Zoll (0,8 Meter) fällt.



Dynamisches Sondieren (BS 1377 Teil 9)

Dieser Test wird durchgeführt, um den Eindringwiderstand des Bodens zu bestimmen, und besteht darin, einen Hammer über eine Entfernung von 300 mm und mit einer Geschwindigkeit zwischen 20 und 60 Schlägen pro Minute auf einen Amboss fallen zu lassen.Der Amboß ist direkt über starre Stäbe mit der Sonde verbunden, die auf den Schichten an der Basis eines Lochs ruht.Die Schläge werden alle 100 mm Eindringung gezählt und aufgezeichnet.

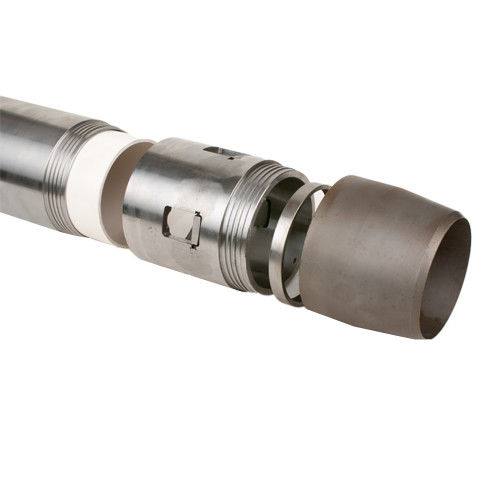

U100-Probenahme
Dies ist ein Probenahmeverfahren, bei dem ein Probenahmerohr in den Boden (normalerweise tonartiges Material) getrieben wird.Proben werden in dem Röhrchen durch Finger an der Basis gehalten, die greifen, wenn das Röhrchen von der Basis des Lochs angehoben wird.Es gibt mehrere Systeme von U100-Probenehmern – U100-Standardsystem, U100-Kunststoffauskleidungssystem und U100-Dünnwandsystem.
